像素布局 RGB垂直条状
- 显示区域222.73(H)×125.22(V) mm
- 外观尺寸235(H)×143(V)×5.2(D) mm
- 面板亮度200 cd/m² (Typ.)
- 对比度 300:1 (Min.) (TM)
- 可视角度30/30/10/20 (Min.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间16 (Typ.)(Tr+Td) ms
- 显示颜色262K, 53% NTSC
- 触摸屏无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型4 strings WLED, 10K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP101WH1-TLB4规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP101WH1-TLB4规格书 |
Ver1.0 |
English |
860.8 K |
27 |
2009-6-16 |
最新 |
|
LG Display液晶模组LP101WH1-TLB4验货标准(IIS)

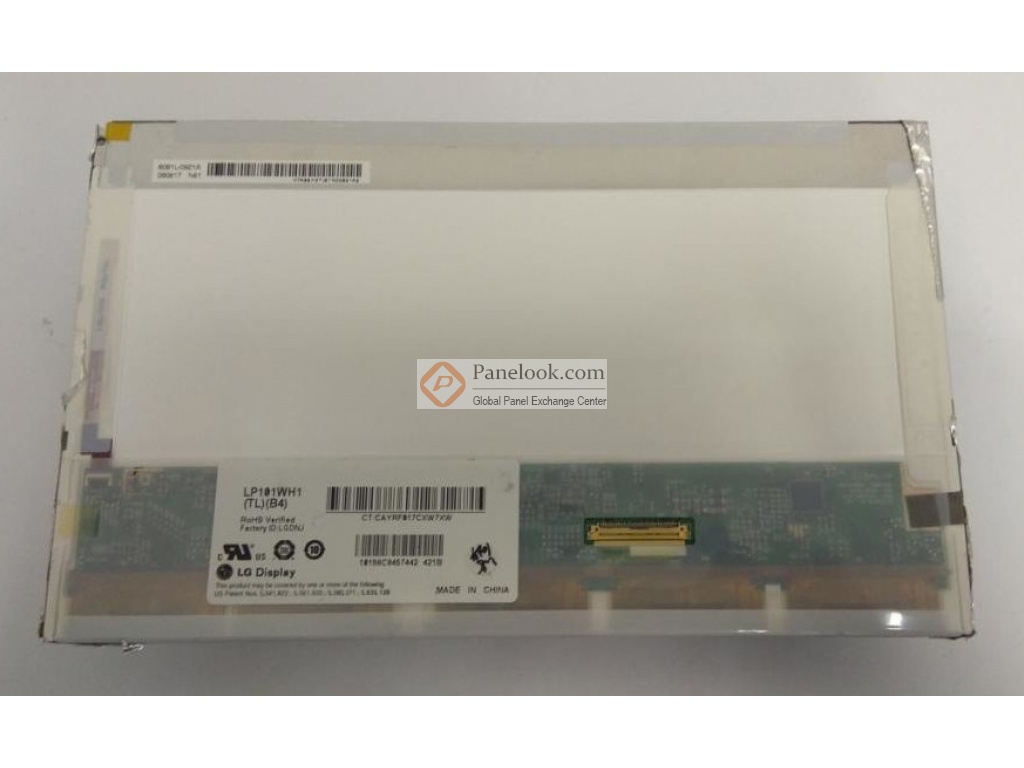

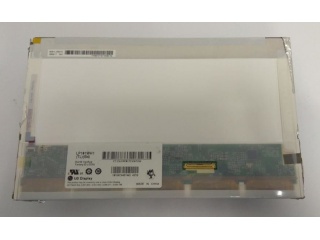

LG Display液晶模组LP101WH1-TLB4图片
LG Display液晶模组LP101WH1-TLB4概况
LP101WH1-TLB4 (别名: LP101WH1 (TL)(B4)) (产品代码: LGD0248)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2009年6月16日发布的版本号为Ver1.0的产品规格书，LP101WH1-TLB4显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.73×125.22 (宽×高) mm，可视尺寸为226.0×128.7 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.2(厚) mm，表面处理为雾面，产品净重200g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。LP101WH1-TLB4采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP101WH1-TLB4液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP101WH1-TLB4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q2量产，于2011年Q3停产，当前生产状态为已停产。目前LP101WH1-TLB4在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年12月05日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
|
