| 制造商 | LG Display (LG Display) | 型号 | LP101WH1-TLB1 |
|---|---|---|---|
| 对角尺寸 | 10.1英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 222.73(W)×125.22(H) mm | 外观尺寸 | 235(W)×143(H)×5.3(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1366(RGB)×768, WXGA, 16:9 |
| 面板重量 | 210g (Max.) | 表面处理 | 雾面 |
| 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 400:1 (Min.) (透射) |
| 推荐视向 | - | 响应时间 | 16 (Typ.)(Tr+Td) ms |
| 可视角度 | 60/60/50/50 (Min.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 53% NTSC | 应用产品 | |
| 外观样式 | 厚屏 (PCBA弯折, 厚度≥5.2mm) | 光源类型 | 4 strings WLED, 15K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 40 pins LVDS (1 ch, 6-bit) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LP101WH1-TLB1规格书 | Ver1.0 | English | 967.1 K | 27 | 2009-2-6 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2014-4-22 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2008-6-11 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A- Grade | Rev1.0 | 2008-6-11 | IIS下载 |
|
LP(NBPC) Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2008-6-11 | IIS下载 |

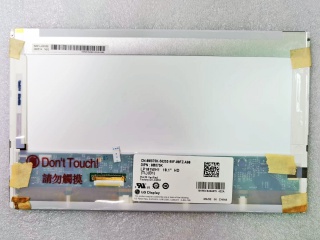

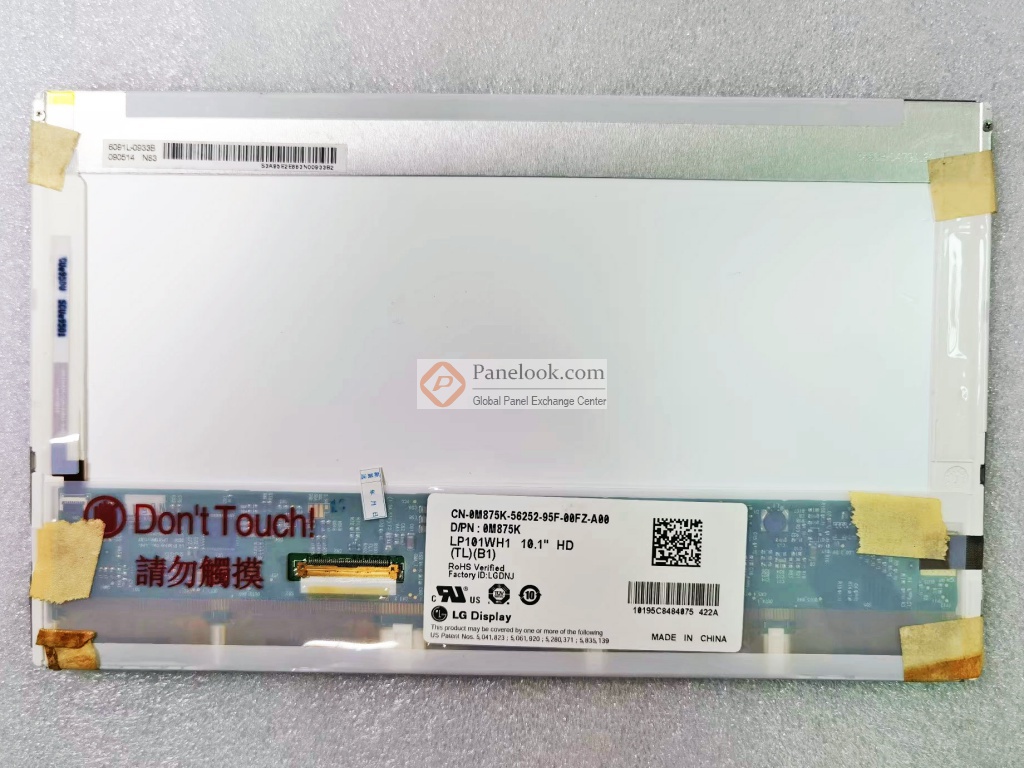

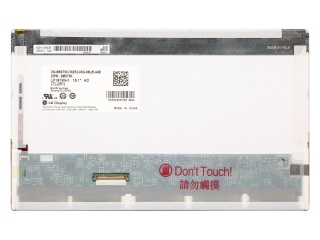

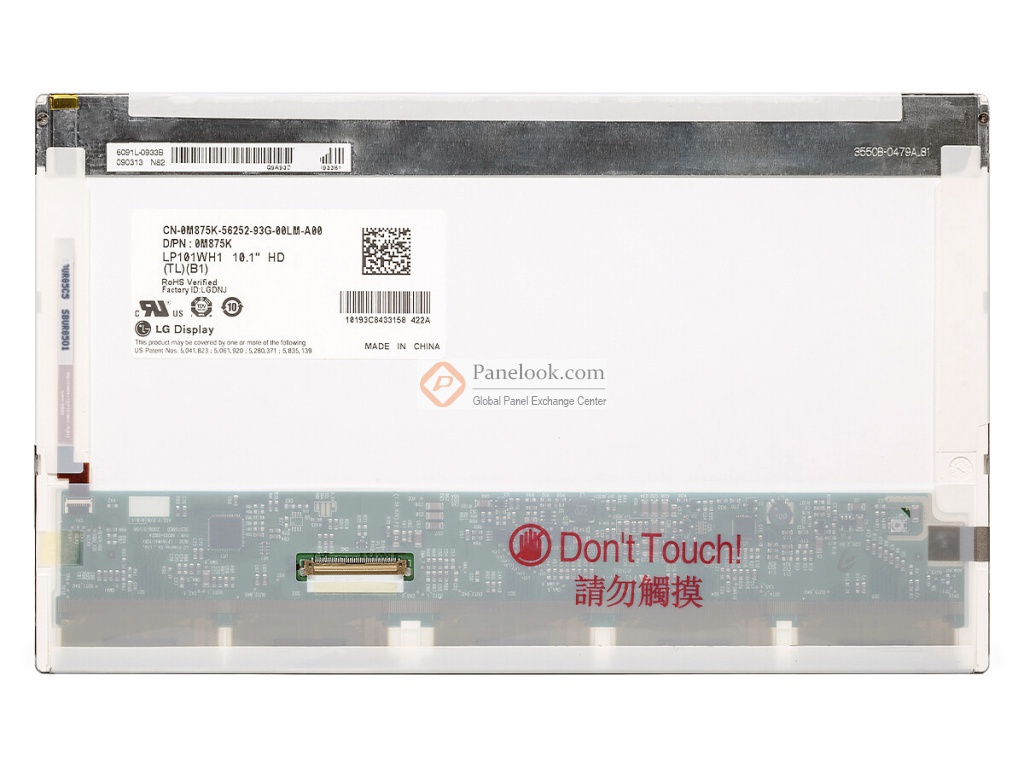

LG Display (LG Display) 推出的LP101WH1-TLB1 (别名: LP101WH1 (TL)(B1)) (产品代码: LGD01DC)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2009年Q1量产，于2011年Q3停产，当前生产状态为已停产。目前LP101WH1-TLB1在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年08月04日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。根据LG Display (LG Display)于2009年2月6日发布的版本号为Ver1.0的产品规格书，LP101WH1-TLB1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.73×125.22 (宽×高) mm，可视尺寸为226.0×128.7 (宽×高) mm，外观尺寸为235(宽)×143(高)×5.3(厚) mm，表面处理为雾面，产品净重210g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP101WH1-TLB1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP101WH1-TLB1液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP101WH1-TLB1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
