RGB垂直条状
解析度
1366(RGB)×768, WXGA, 16:9
- 面板重量
- 160/170g (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 200 cd/m² (Typ.)
- 对比度
- 400:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 3/7 (Typ.)(Tr/Td) ms
- 可视角度
- 45/45/20/45 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 47% NTSC
- 应用产品
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- WLED, 12K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N101BGE-L31 长期供应 贸易
 深圳市
N101BGE-L31 长期供应 贸易
深圳市
群创液晶模组N101BGE-L31规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N101BGE-L31规格书 |
Ver3.0 |
English |
1.2 M |
36 |
2013-9-9 |
最新 |
|
群创液晶模组N101BGE-L31验货标准(IIS)
群创液晶模组N101BGE-L31概况

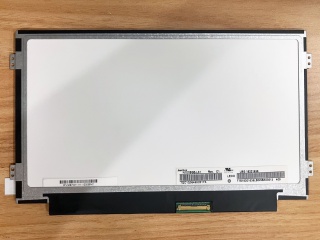

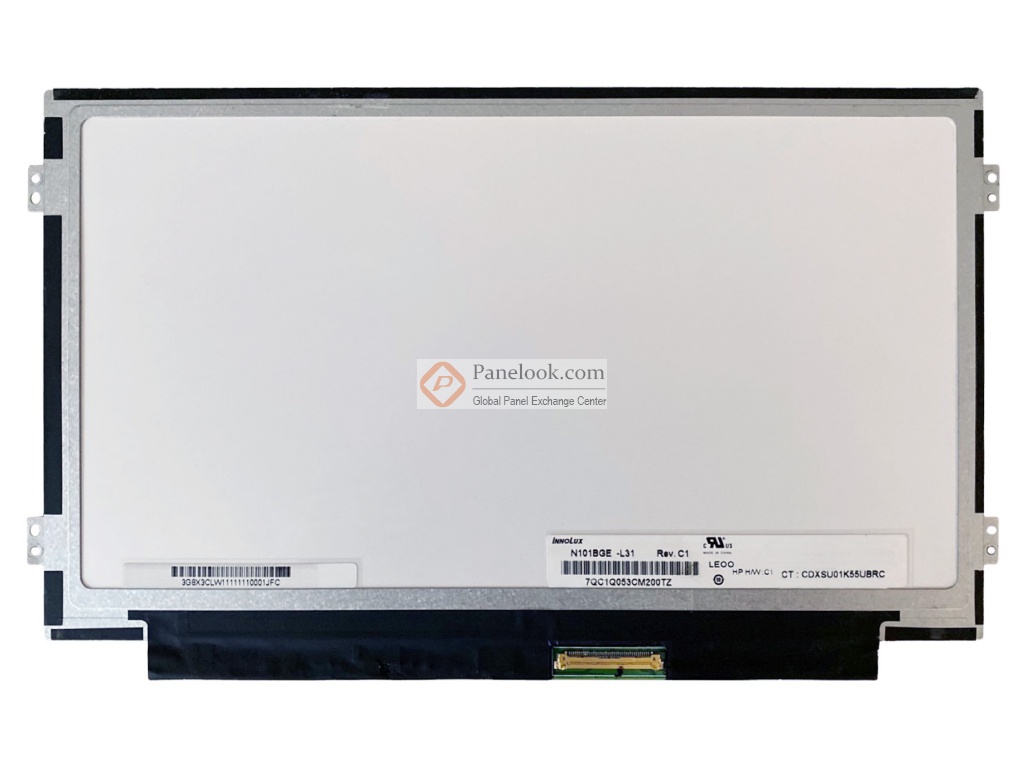

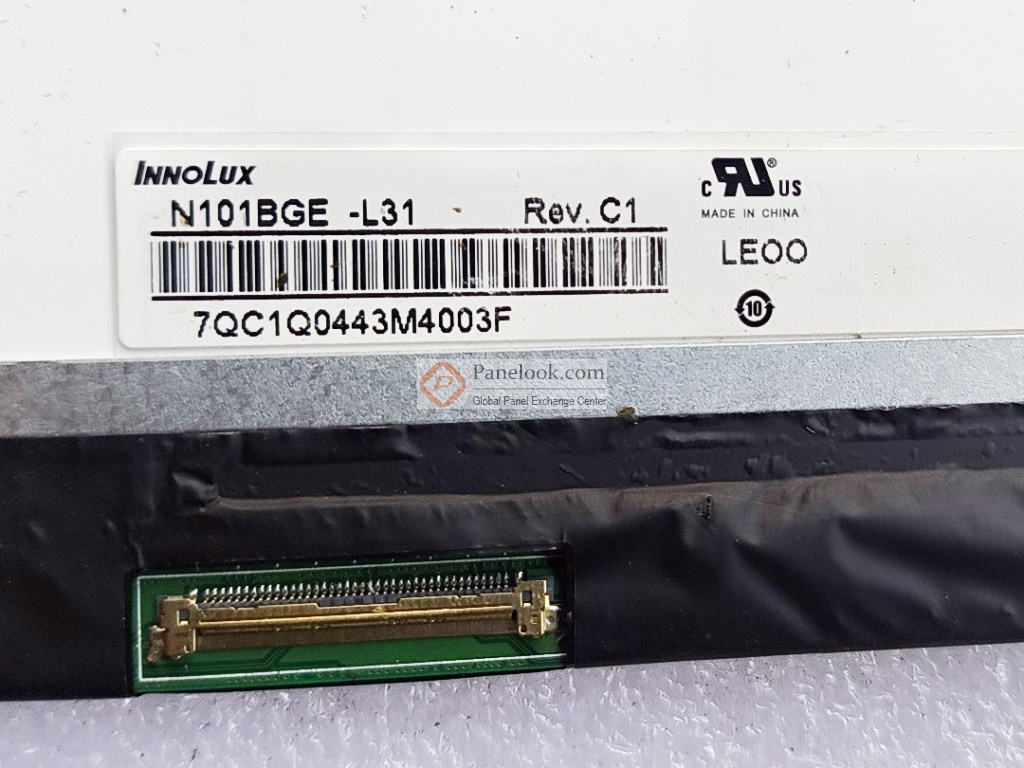

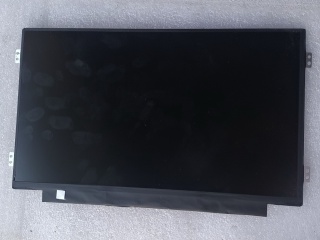

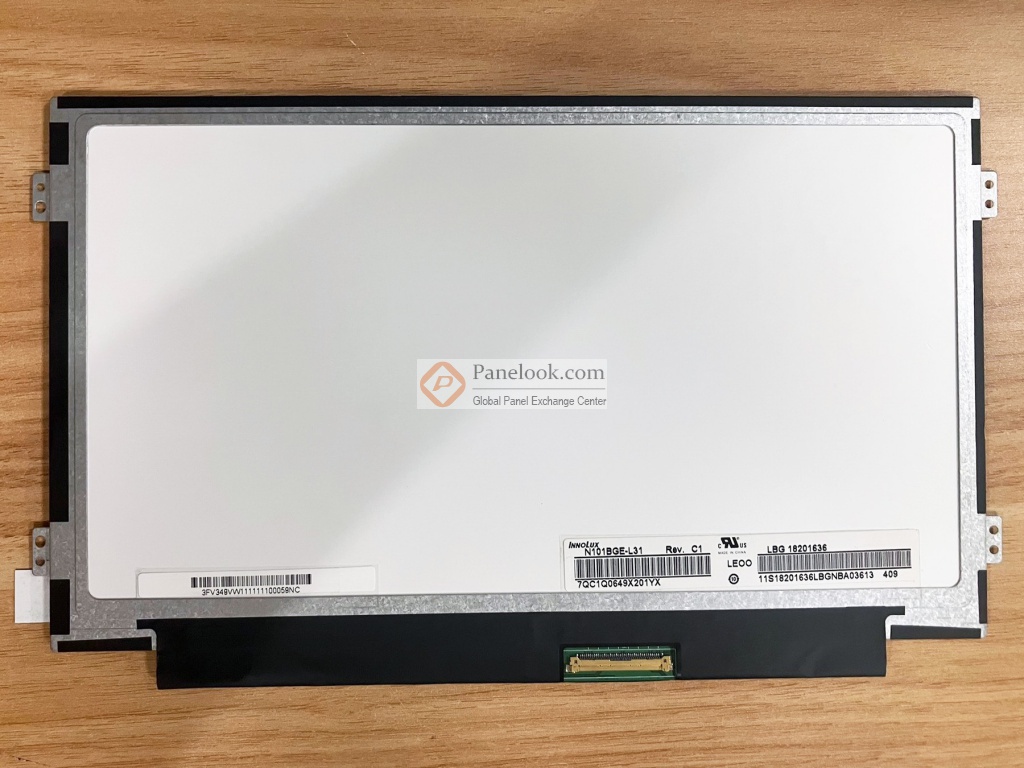

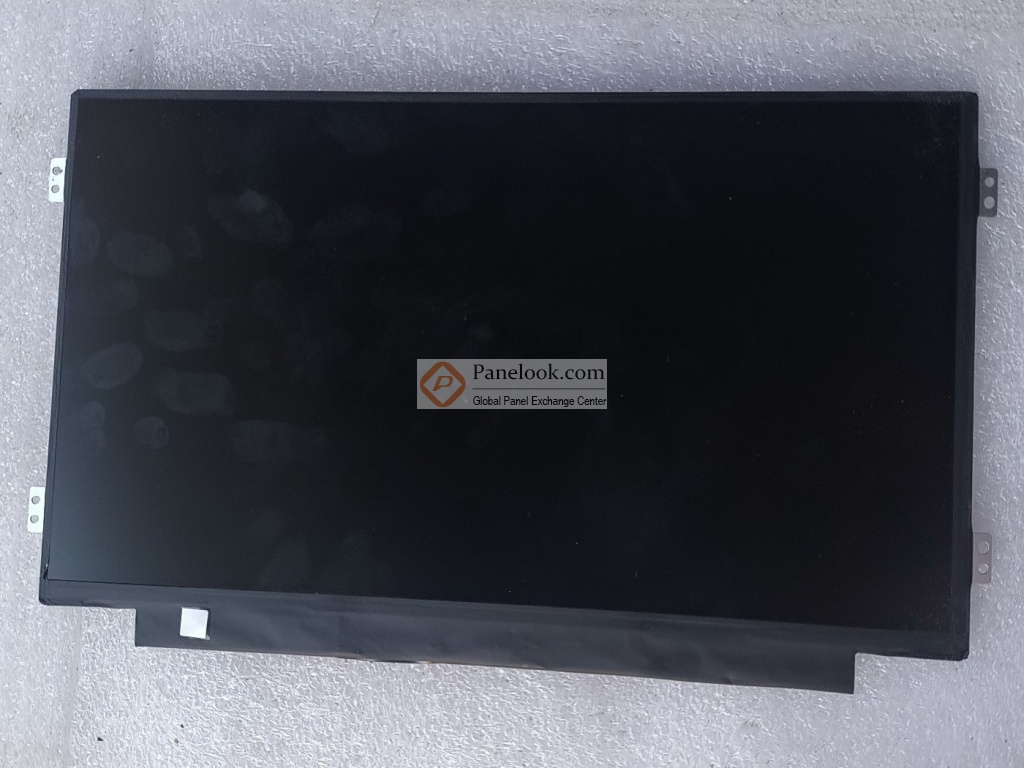

N101BGE-L31 (产品代码: CMN1040)是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据群创 (Innolux)于2013年9月9日发布的版本号为Ver3.0的产品规格书，N101BGE-L31显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.52×125.11 (宽×高) mm，外观尺寸为243×146.56 (宽×高)×3.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重160/170g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N101BGE-L31采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N101BGE-L31液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N101BGE-L31的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q3量产，当前生产状态为已停产。目前N101BGE-L31在屏库上有2条现货信息、3家供应商信息，交易氛围清淡。屏库于2013年12月24日对此型号首次建立参数，并于2024年08月01日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
|
