LG Display液晶模组LP101WH1-TLA3概况-全球液晶屏交易中心-屏库

人气指数：18304 2023-08-12 02:34

LG Display液晶模组LP101WH1-TLA3主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2009,Q2
开始量产
2009,Q4
最后下单
2011,Q2
最后出货
2011,Q3

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	LG Display (LG Display)	面板型号	LP101WH1-TLA3 3个兼容型号
面板尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	222.73(H)×125.22(V) mm	外观尺寸	235(H)×143(V)×5.2(D) mm
面板重量	200g (Max.)	表面处理	镜面 (Haze 0%)
面板亮度	250 cd/m² (Typ.)	对比度	500:1 (Min.) (TM)
可视角度	30/30/10/20 (Min.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	16 (Typ.)(Tr+Td) ms
外观样式	厚屏 (PCBA弯折, 厚度≥5.2mm)	光源类型	4 strings WLED, 10K小时, 含LED驱动
显示颜色	262K, 56% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 6-bit) , 40 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

LG Display液晶模组LP101WH1-TLA3规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LP101WH1-TLA3规格书	Ver1.0	English	1001.9 K	27	2009-11-5	最新	付费下载

LG Display液晶模组LP101WH1-TLA3验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2014-4-22	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2008-6-11	IIS下载
LP(NBPC) Series	VIP会员可看	VIP会员可看	A Grade	Rev1.0	2008-6-11	IIS下载

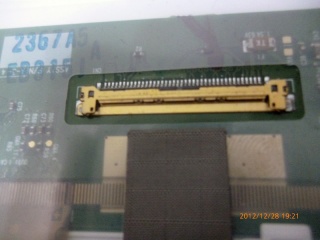

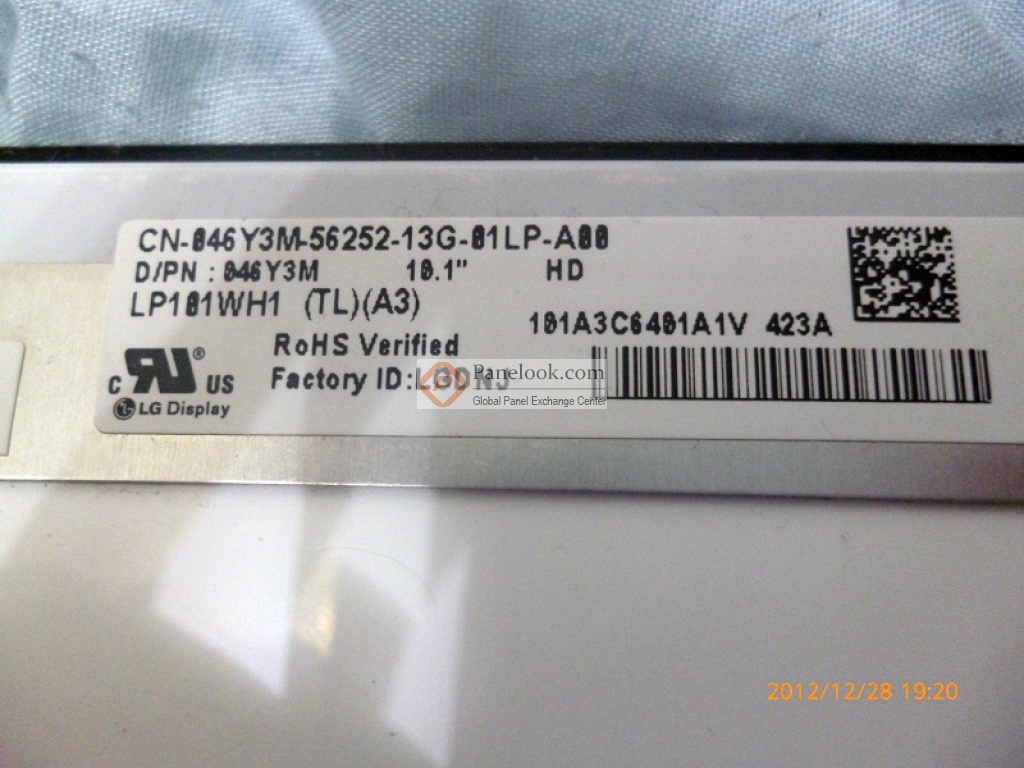

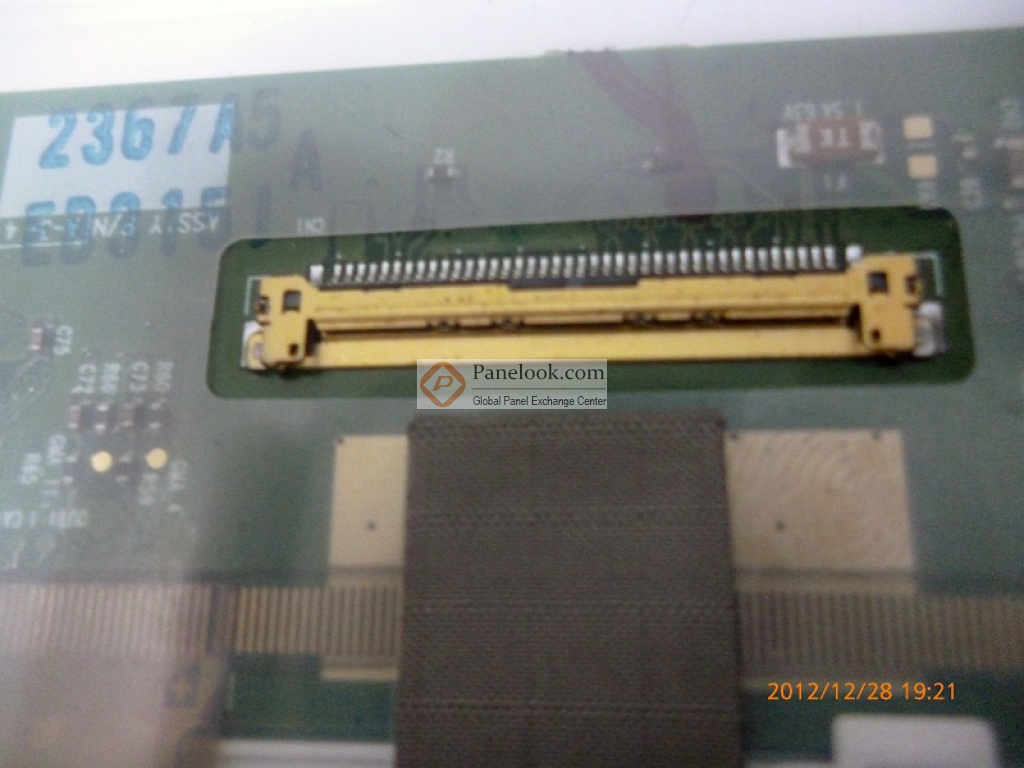

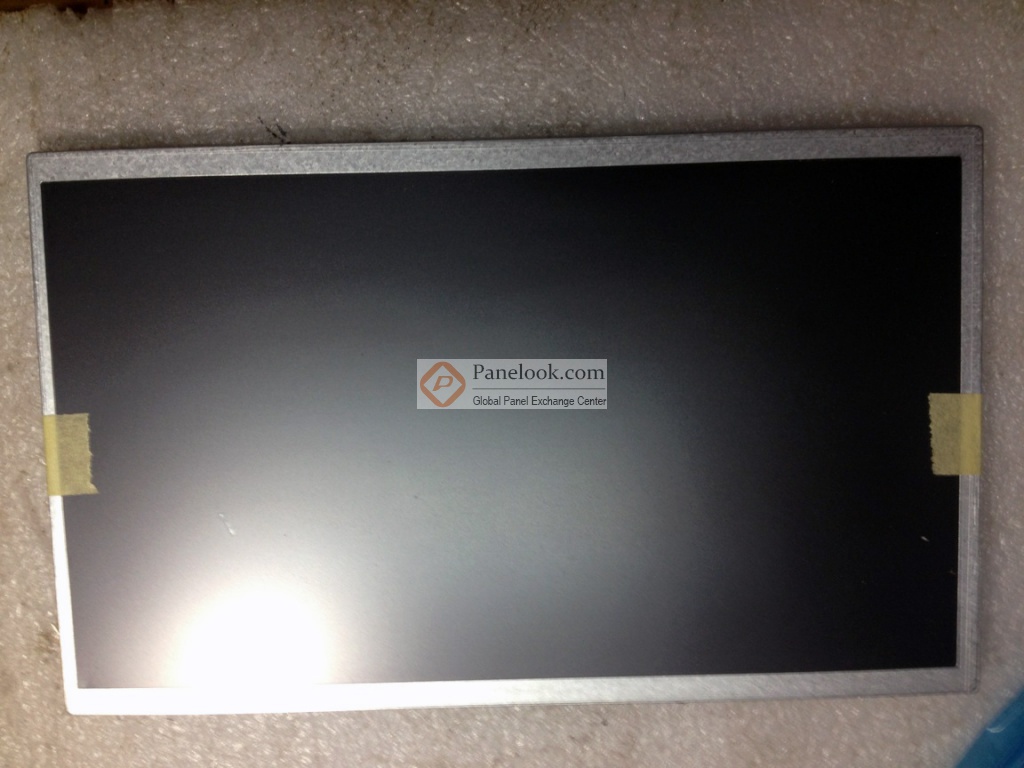

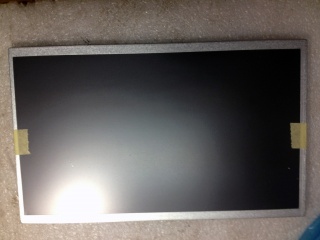

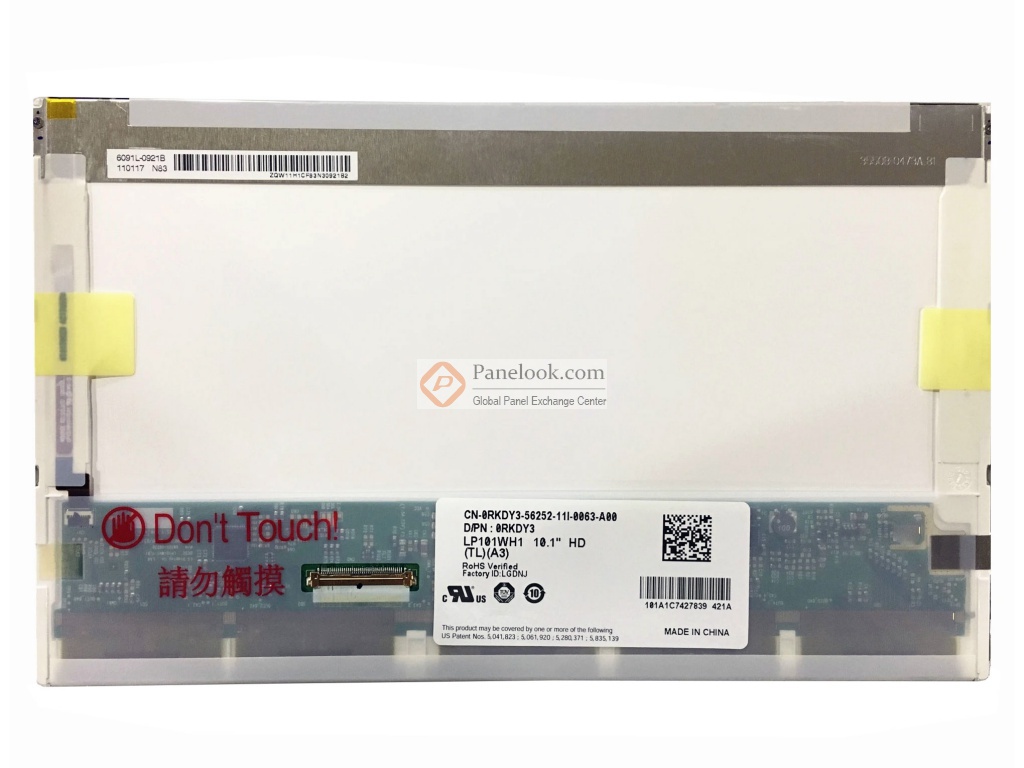

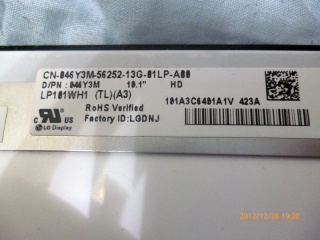

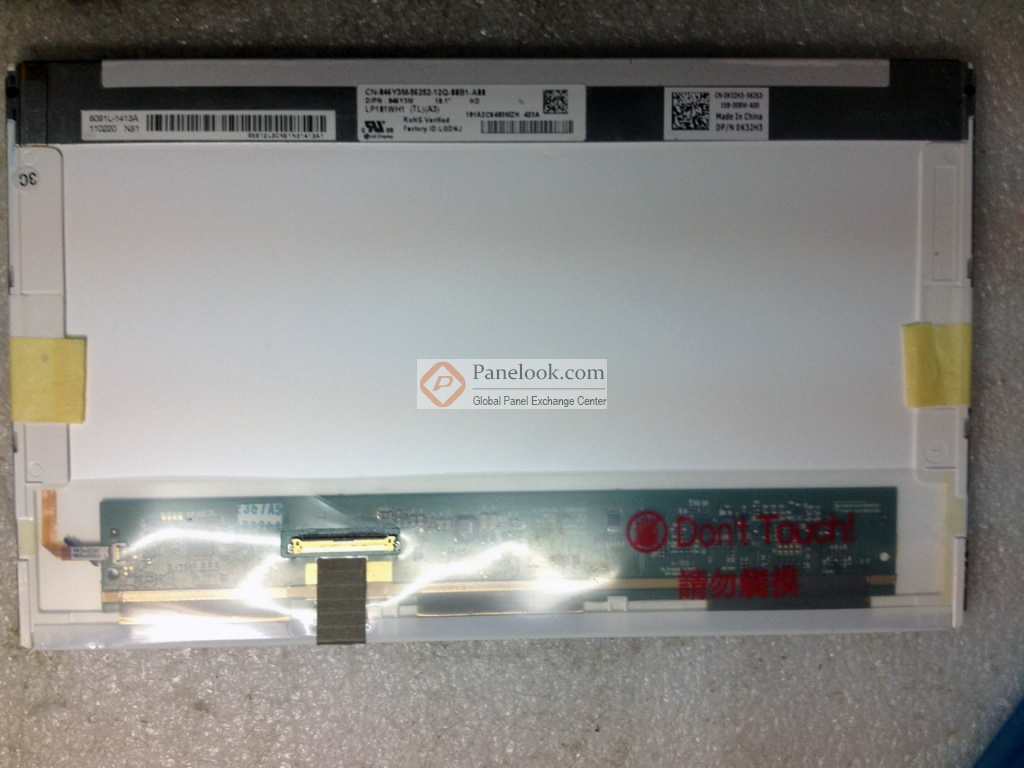

LG Display液晶模组LP101WH1-TLA3图片

LG Display液晶模组LP101WH1-TLA3摘要

LP101WH1-TLA3 (别名: LP101WH1 (TL)(A3)) (产品代码: LGD0269)是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据LG Display (LG Display)于2009年11月5日发布的版本号为Ver1.0的产品规格书，LP101WH1-TLA3显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.73×125.22 (宽×高) mm，可视尺寸为226.0×128.7 (宽×高) mm，外观尺寸为235×143 (宽×高)×5.2(厚) mm，表面处理为镜面 (Haze 0%)，产品净重200g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。LP101WH1-TLA3采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP101WH1-TLA3液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP101WH1-TLA3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q4量产，于2011年Q3停产，当前生产状态为已停产。目前LP101WH1-TLA3在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年08月04日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。

比较全部

LG Display LP101WH1系列型号

(共8个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LP101WH1-TLA1	LG Display	10.1"	液晶模组	1366×768	200	400:1	WLED	LVDS	0
LP101WH1-TLA2	LG Display	10.1"	液晶模组	1366×768	200	300:1	WLED	LVDS	0
LP101WH1-TLA3	LG Display	10.1"	液晶模组	1366×768	250	500:1	WLED	LVDS	0
LP101WH1-TLB1	LG Display	10.1"	液晶模组	1366×768	250	400:1	WLED	LVDS	500
LP101WH1-TLB2	LG Display	10.1"	液晶模组	1366×768	200	300:1	WLED	LVDS	0
LP101WH1-TLB4	LG Display	10.1"	液晶模组	1366×768	200	300:1	WLED	LVDS	0
LP101WH1-TLB5	LG Display	10.1"	液晶模组	1366×768	200	300:1	WLED	LVDS	190
LP101WH1-TLP1	LG Display	10.1"	液晶模组	1366×768	200	400:1	WLED	LVDS	0

比较全部

LG Display液晶模组LP101WH1-TLA3兼容型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
CLAA101WA01A	中华映管	10.1"	液晶模组	1366×768	230	500:1	WLED	LVDS
LP101WH1-TLA1	LG Display	10.1"	液晶模组	1366×768	200	400:1	WLED	LVDS
LP101WH1-TLA3	LG Display	10.1"	液晶模组	1366×768	250	500:1	WLED	LVDS
N101BGE-L21	群创	10.1"	液晶模组	1366×768	200	500:1	WLED	LVDS
