中电熊猫液晶模组LM156LFGL01概况-全球液晶屏交易中心-屏库

人气指数：11327 2026-01-23 08:48

中电熊猫液晶模组LM156LFGL01主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2018,Q4
开始量产
2019,Q1
最后下单
2023,Q1
最后出货
2023,Q1

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
中电熊猫 (PANDA)
面板型号
LM156LFGL01

面板尺寸
15.6英寸
面板类型
Oxide TFT-LCD, 液晶模组

像素数量
1920(RGB)×1080, FHD, 16:9
像素布局
RGB垂直条状

显示区域
344.16(H)×193.59(V) mm
外观尺寸
350.66(H)×216.245(V)×3.2(D) mm

面板重量
360g (Max.)
表面处理
雾面，Hard coating (3H)

面板亮度
250 cd/m² (Typ.)
对比度
1000:1 (Typ.) (TM)

可视角度
85/85/85/85 (Typ.)(CR≥10)
工作模式
FFS，常黑显示，透射式

视角方向
全视角
反应时间
25 (Typ.)(Tr+Td) ms

显示颜色
262K, 45% NTSC
触摸屏
无触摸

外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型
9S5P WLED, 15K小时, 含LED驱动, DC调光

工作频率
120Hz (AMD FreeSync)
面板应用

信号接口
eDP (4 Lanes) , eDP1.4 , HBR1 (2.7G/lane) , 40 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

中电熊猫液晶模组LM156LFGL01规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LM156LFGL01规格书	20181225	English	1.5 M	24	2018-12-25	最新	付费下载

中电熊猫液晶模组LM156LFGL01验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
LM156LF****	VIP会员可看	VIP会员可看	A Grade	Rev.B	2018-7-16	IIS下载
LM156LF****	VIP会员可看	VIP会员可看	B Grade	Rev.B	2018-7-16	IIS下载
LM156LF****	VIP会员可看	VIP会员可看	B Grade	Rev.B	2018-7-16	IIS下载

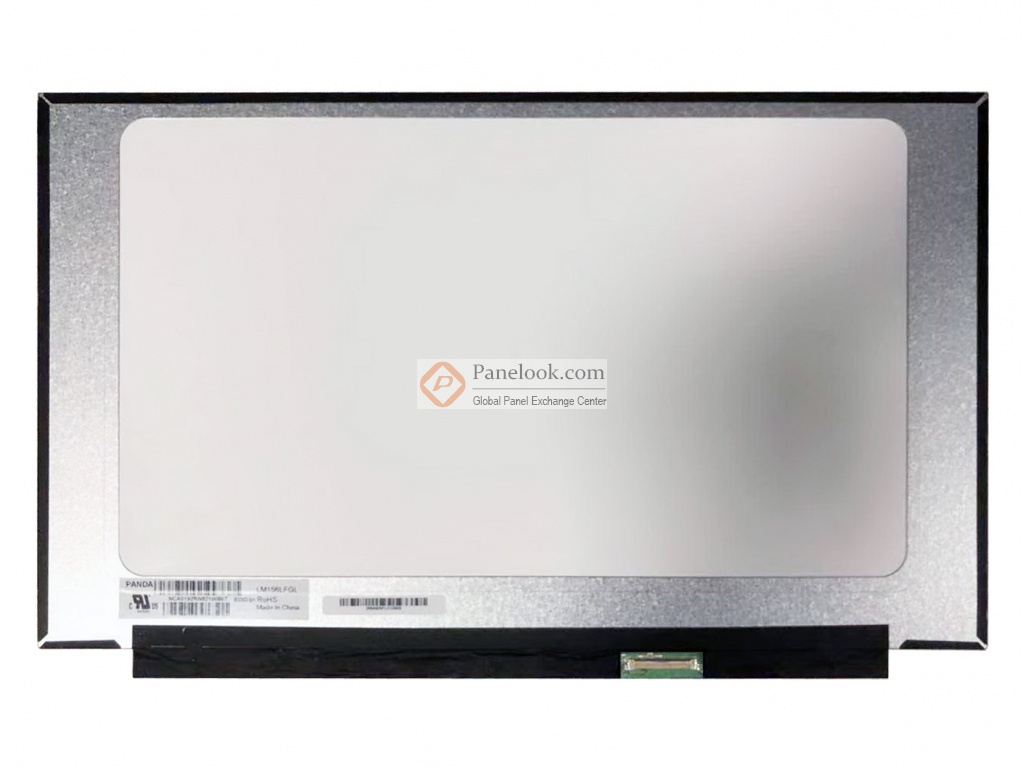

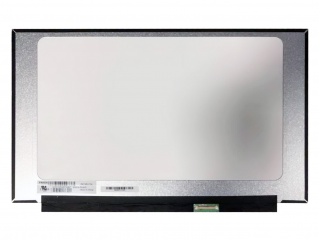

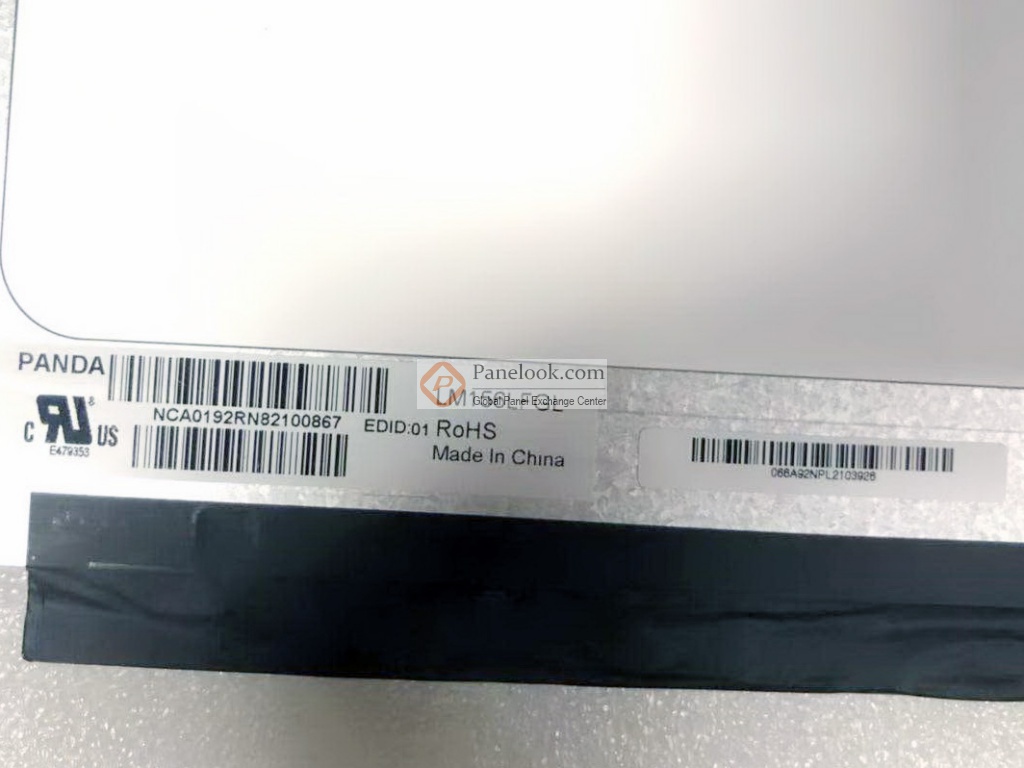

中电熊猫液晶模组LM156LFGL01图片

中电熊猫液晶模组LM156LFGL01摘要

中电熊猫 (PANDA) 推出的LM156LFGL01 (产品代码: NCP0036)是一款采用Oxide TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 120Hz，白光LED背光，含LED驱动器，端子倒装，表面雾面，AMD FreeSync， eDP1.4, LED backlight is DC driving, sDRRS, SSC, PSR2 MBO, NVSR, Free-Sync。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本，游戏。根据屏库掌握的情报此产品于2019年Q1量产，于2023年Q1停产，当前生产状态为已停产。目前LM156LFGL01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2020年03月25日对此型号首次建立参数，并于2026年01月23日对参数进行了最后更新。根据中电熊猫 (PANDA)于2018年12月25日发布的版本号为20181225的产品规格书，LM156LFGL01显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66(宽)×216.245(高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S5P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LM156LFGL01采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为120Hz。如果开发新产品想采用LM156LFGL01液晶模组，屏库®建议您向中电熊猫 (PANDA)或其代理商了解关于LM156LFGL01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
