像素布局 RGB垂直条状
- 显示区域344.16(H)×193.59(V) mm
- 外观尺寸350.66(H)×216.245(V)×3.2(D) mm
- 面板重量360g (Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度250 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (TM)
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 工作模式FFS，常黑显示，透射式
- 视角方向全视角
- 反应时间25 (Typ.)(Tr+Td) ms
- 显示颜色16.7M, 45% NTSC
- 触摸屏无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型WLED, 15K小时, 含LED驱动, DC调光
- 工作频率120Hz
-
面板应用
- 信号接口
-

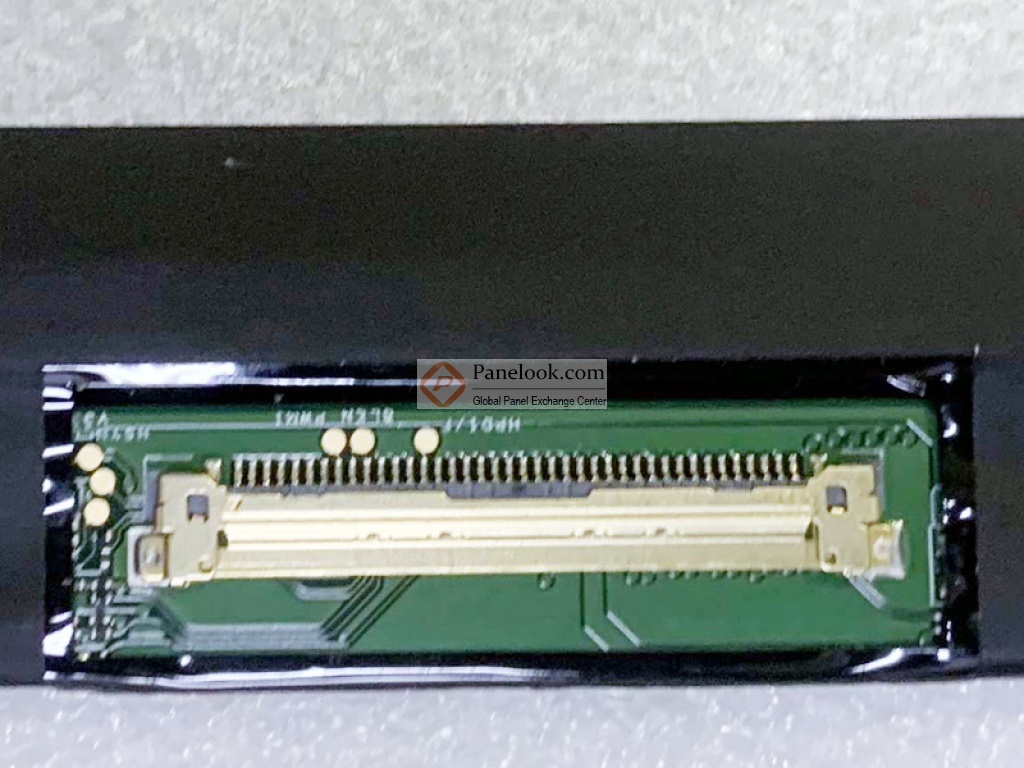

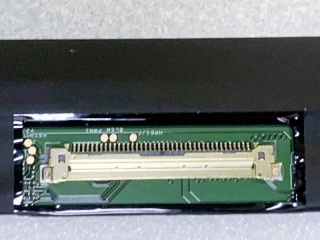

eDP (4 Lanes) , eDP1.4 , HBR1 (2.7G/lane) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
中电熊猫液晶模组LM156LFGL04规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM156LFGL04规格书 |
Rev.AT1.0 |
English |
1.3 M |
23 |
2019-12-23 |
最新 |
|
中电熊猫液晶模组LM156LFGL04验货标准(IIS)
中电熊猫液晶模组LM156LFGL04概况

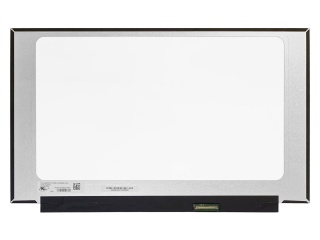

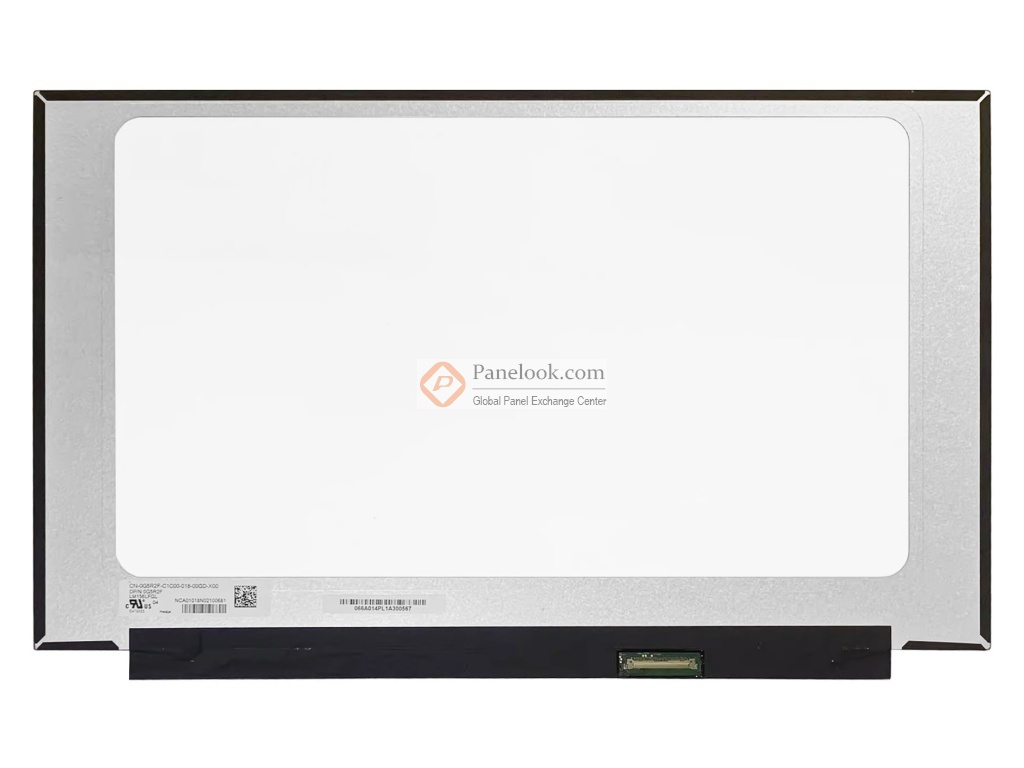

LM156LFGL04是中电熊猫 (PANDA)推出的一款15.6吋Oxide TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 120Hz，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.4, SDRRS, SSC, PSR, LED DC Dimming。基于它的特征屏库推荐此型号应用于笔记本，游戏等产品。根据屏库掌握的情报此产品于2020年Q1量产，于2023年Q1停产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2020年08月12日对此型号首次建立参数，并于2026年01月23日对参数进行了最后更新。根据中电熊猫 (PANDA)于2019年12月23日发布的版本号为Rev.AT1.0的产品规格书，LM156LFGL04显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为350.66(宽)×216.245(高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LM156LFGL04采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为120Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM156LFGL04的最新的生产状态信息和技术信息，屏库®建议您咨询中电熊猫 (PANDA)。
|
