LG Display液晶模组LD070WS2-SL05概况-全球液晶屏交易中心-屏库

人气指数：28468 2023-09-01 09:15

LG Display液晶模组LD070WS2-SL05主要参数

现货数量
419片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2011,Q2
开始量产
2011,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商	LG Display (LG Display)	型号	LD070WS2-SL05 2个兼容型号
对角尺寸	7.0英寸	类型	a-Si TFT-LCD, 液晶模组
显示区域	153.6(W)×90(H) mm	外观尺寸	162.8(W)×102.9(H)×4.17(D) mm
像素排列	RGB垂直条状	解析度	1024(RGB)×600, WSVGA, 17:10
面板重量	94.0/98.0g (Typ./Max.)	表面处理	Hard coating (3H)
显示亮度	400 cd/m² (Typ.)	对比度	800:1 (Typ.) (透射)
推荐视向	全视角	响应时间	50 (Max.)(Tr+Td) ms
可视角度	85/85/85/85 (Typ.)(CR≥10)	显示模式	IPS，常黑显示，透射式
支持颜色	16.7M, 49% NTSC	应用产品
功率消耗	2.03/2.27W (Typ./Max.)	光源类型	5S4P WLED, 无驱动
刷新率	60Hz	触摸技术	无触摸
接口类型	30 pins LVDS (1 ch, 8-bit) + SPI , 端子
电压供应	3.3V (Typ.)
应用环境	工作温度 -10 ~ 60 °C , 存储温度 -20 ~ 70 °C

LG Display液晶模组LD070WS2-SL05规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LD070WS2-SL05规格书	Ver0.3	English	899.3 K	25	2011-8-15	最新	付费下载

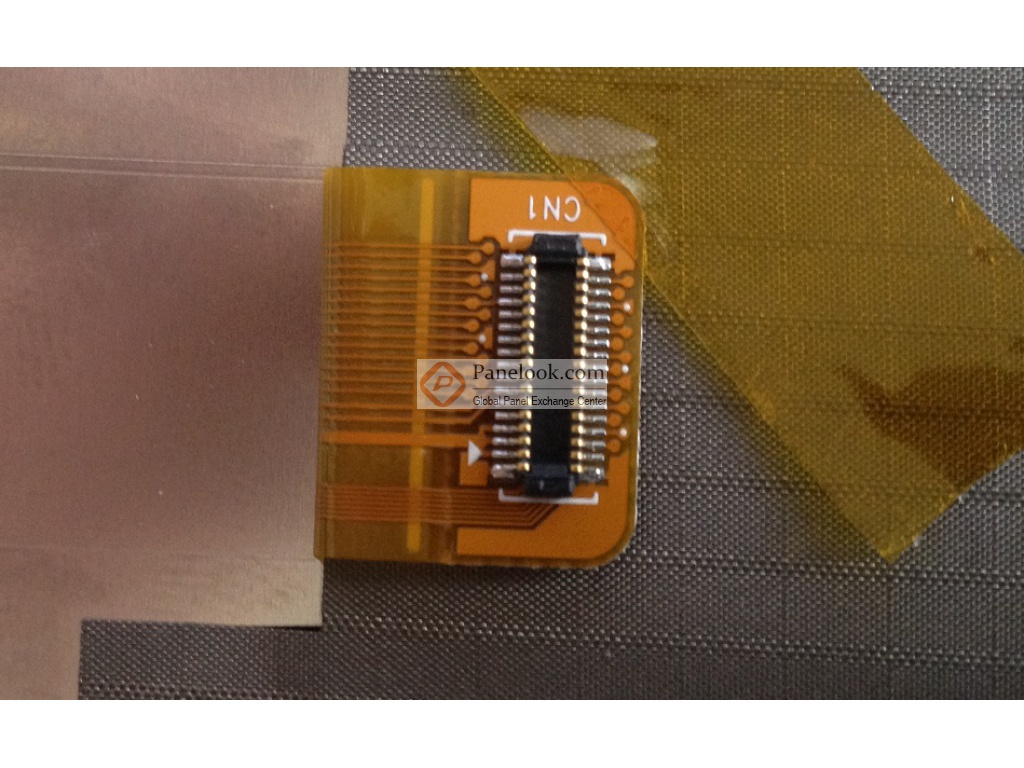

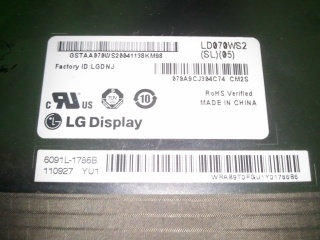

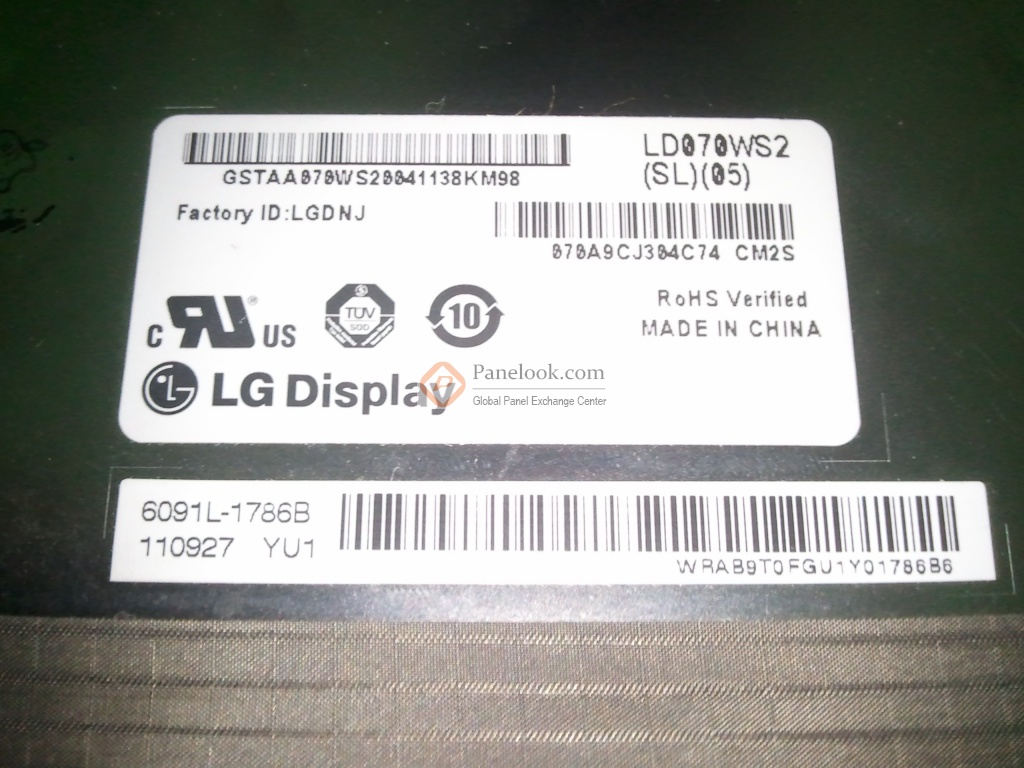

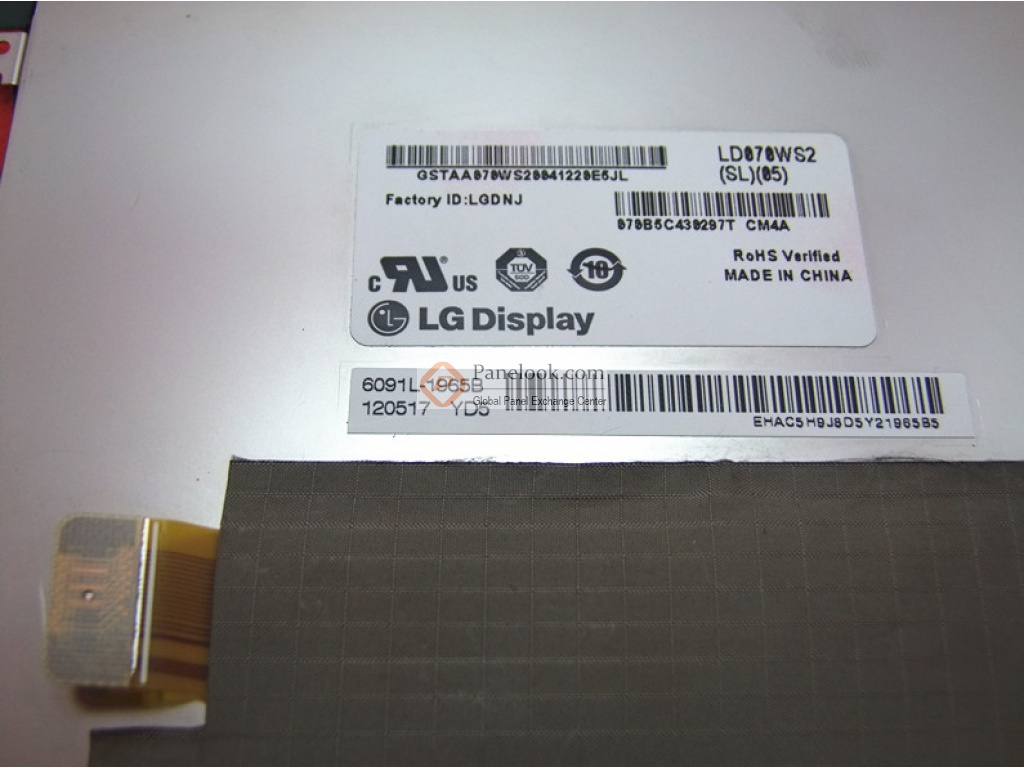

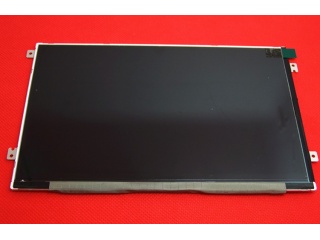

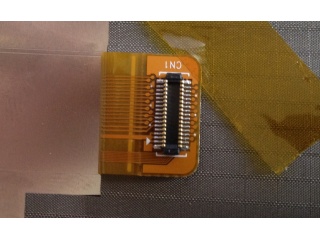

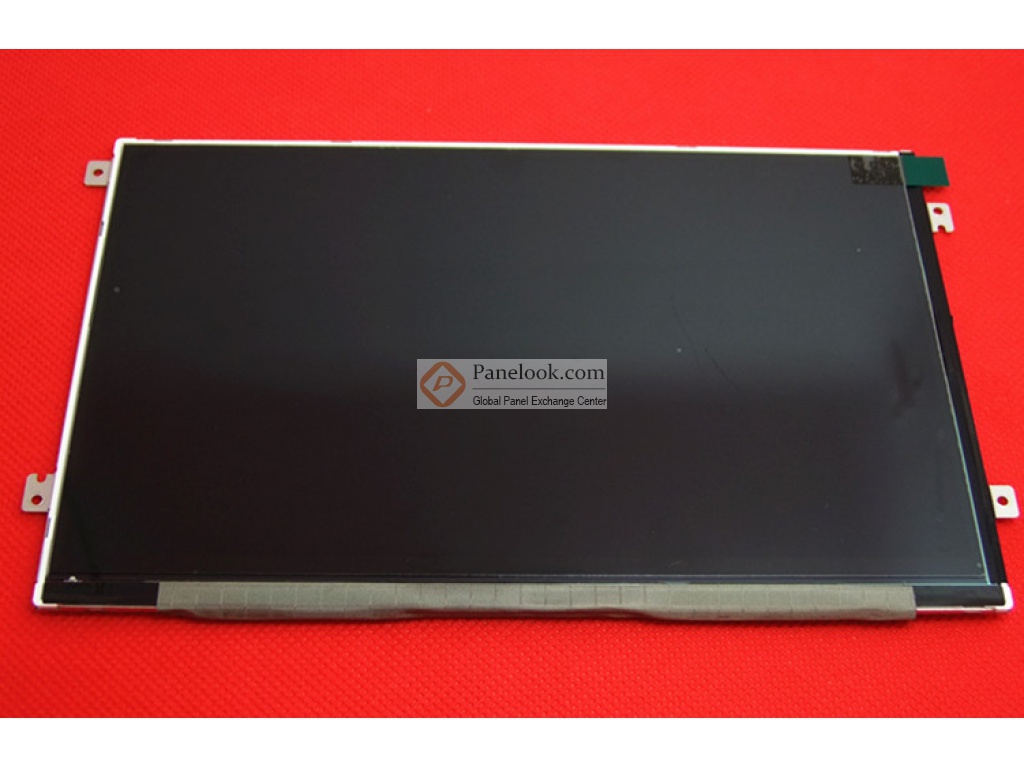

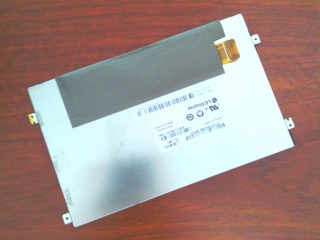

LG Display液晶模组LD070WS2-SL05图片

LG Display液晶模组LD070WS2-SL05概况

LD070WS2-SL05 (别名: LD070WS2 (SL)(05))是LG Display (LG Display)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示， Nichia LED/S-LED。基于它的特征屏库推荐此型号应用于平板电脑，MID UMPC等产品。根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2023年09月01日对参数进行了最后更新。根据LG Display (LG Display)于2011年8月15日发布的版本号为Ver0.3的产品规格书，LD070WS2-SL05显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6(宽)×90(高) mm，外观尺寸为162.8(宽)×102.9(高)×4.17(厚) mm，表面处理为Hard coating (3H)，产品净重94.0/98.0g (Typ./Max.)。背光方面此产品采用了5S4P WLED发光的侧入式光源，不含背光驱动。LD070WS2-SL05采用了LVDS (1 ch, 8-bit) + SPI信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LD070WS2-SL05的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。

比较全部

LG Display LD070WS2系列型号

(共8个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LD070WS2-SH02	LG Display	7.0"	液晶玻璃	1024×600	0	800:1	NO		0
LD070WS2-SL01	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	0
LD070WS2-SL02	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	1370
LD070WS2-SL03	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	0
LD070WS2-SL04	LG Display	7.0"	液晶模组	1024×600	600	800:1	WLED	LVDS	0
LD070WS2-SL05	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	419
LD070WS2-SL06	LG Display	7.0"	液晶模组	1024×600	600	800:1	WLED	LVDS	80
LD070WS2-SL07	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	500

比较全部

LG Display液晶模组LD070WS2-SL05兼容型号

(共3个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
CLAA070NP01H	中华映管	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	0
HV070WS1-101	Hydis	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	0
LD070WS2-SL05	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	419
