RGB垂直条状
解析度
1024(RGB)×600, WSVGA, 17:10
- 面板重量
- 100g (Max.)
- 表面处理
- Hard coating
- 显示亮度
- 400 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 40 (Max.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- IPS，常黑显示，透射式
- 支持颜色
- 16.7M, 53% NTSC
- 应用产品
-
- 功率消耗
- 1.96W (Typ.)
- 光源类型
- 7S3P WLED, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins LVDS (1 ch, 8-bit) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -20 ~ 60 °C, 存储温度 -30 ~ 70 °C
LG Display液晶模组LD070WS2-SL01规格书

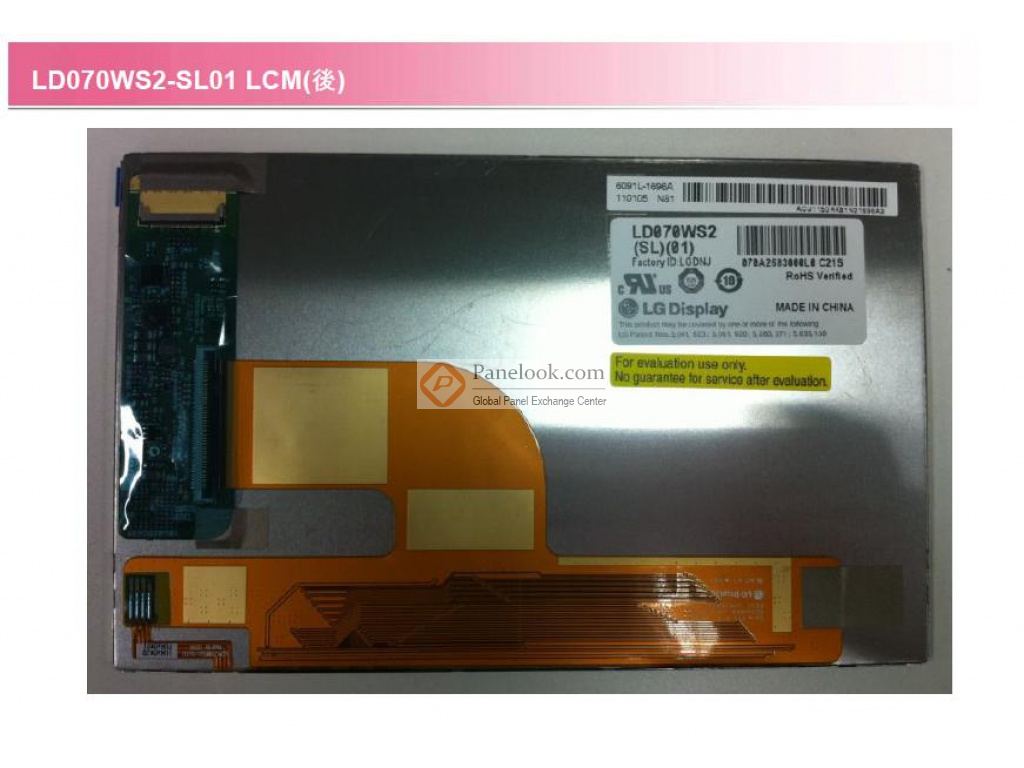

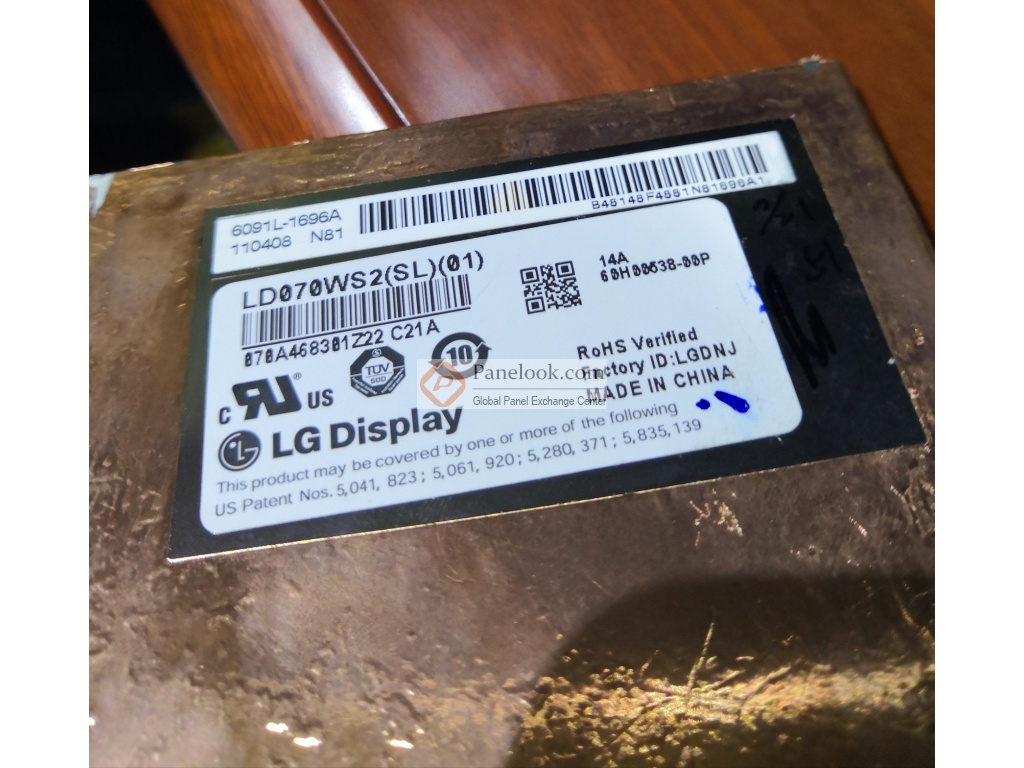

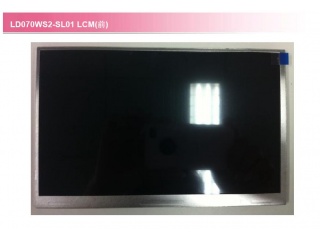

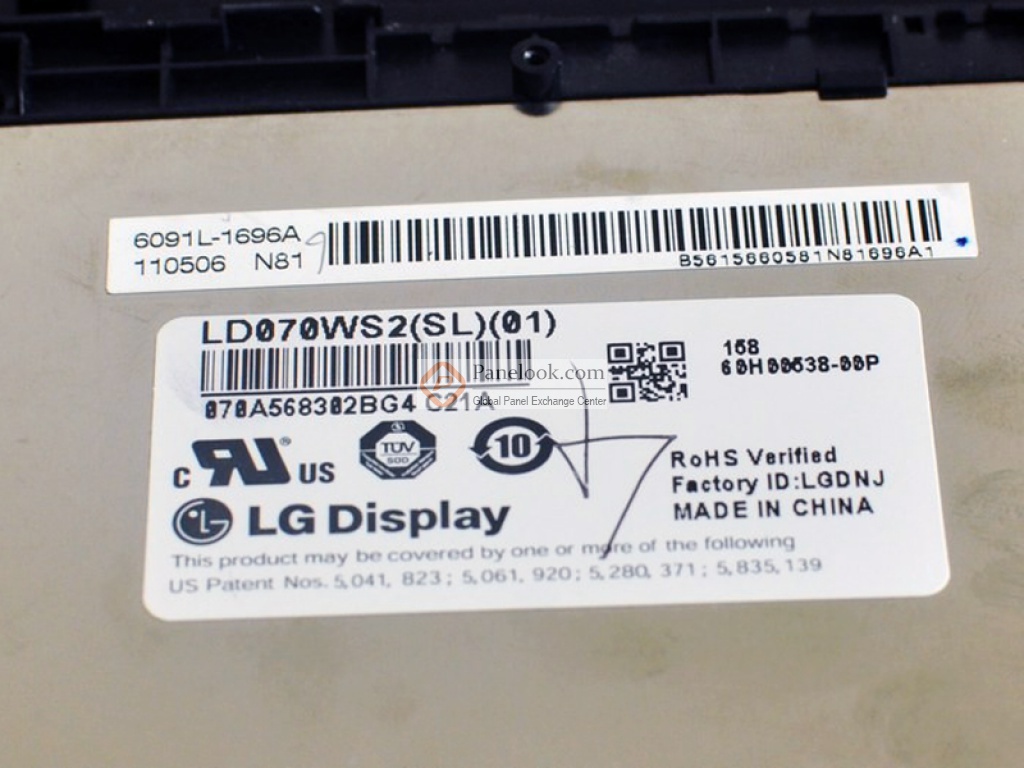

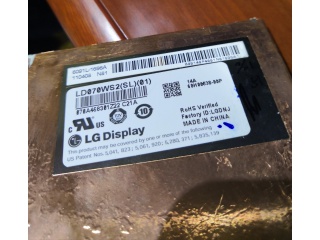

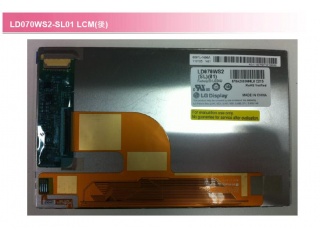

LG Display液晶模组LD070WS2-SL01图片
LG Display液晶模组LD070WS2-SL01综述
LD070WS2-SL01 (别名: LD070WS2 (SL)(01))是LG Display株式会社 (LG Display，LG Display) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据LG Display (LG Display)于2011年6月29日发布的版本号为20110629的产品规格书，LD070WS2-SL01显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，可视尺寸为156.1×92.5 (宽×高) mm，外观尺寸为162.8×102.9 (宽×高)×5.25(厚) mm，表面处理为Hard coating，产品净重100g (Max.)。背光方面此产品采用了7S3P WLED发光的侧入式光源，不含背光驱动。LD070WS2-SL01采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LD070WS2-SL01液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LD070WS2-SL01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前LD070WS2-SL01在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年01月24日对此型号首次建立参数，并于2018年04月26日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它白光LED背光等特征，此型号推荐使用于MID UMPC，平板电脑。
|
