LG Display液晶模组LD070WS2-SL04概况-全球液晶屏交易中心-屏库

人气指数：12187 2025-12-04 02:54

LG Display液晶模组LD070WS2-SL04主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2011,Q1
开始量产
2011,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌LG Display (LG Display)
面板型号LD070WS2-SL04

面板尺寸7.0英寸
面板类型a-Si TFT-LCD, 液晶模组

像素数量1024(RGB)×600, WSVGA, 17:10
像素布局 RGB垂直条状

显示区域153.6(H)×90(V) mm
外观尺寸162.6(H)×102.7(V)×4.5(D) mm

面板重量90.0g (Max.)
表面处理抗反射处理

面板亮度600 cd/m² (Typ.)
对比度 800:1 (Typ.) (TM)

可视角度85/85/85/85 (Typ.)(CR≥10)
工作模式IPS，常黑显示，透射式

视角方向全视角
反应时间40 (Max.)(Tr+Td) ms

显示颜色16.7M, 51% NTSC
触摸屏无触摸

功率消耗 -
光源类型7S3P WLED, 无驱动

工作频率60Hz
面板应用

信号接口
LVDS (1 ch, 8-bit) + SPI , 30 pins , 端子

驱屏电压
3.3V (Typ.)

工作环境
工作温度 -10 ~ 60 °C, 存储温度 -30 ~ 70 °C

LG Display液晶模组LD070WS2-SL04规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LD070WS2-SL04规格书	Ver0.1	English	995.6 K	29	2011-3-25	最新	付费下载

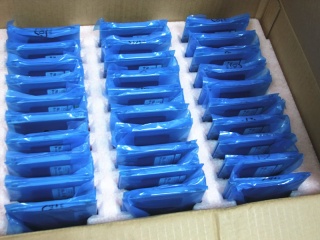

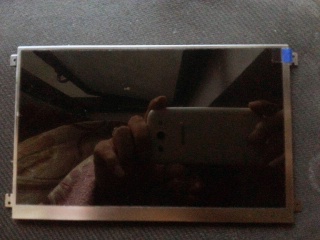

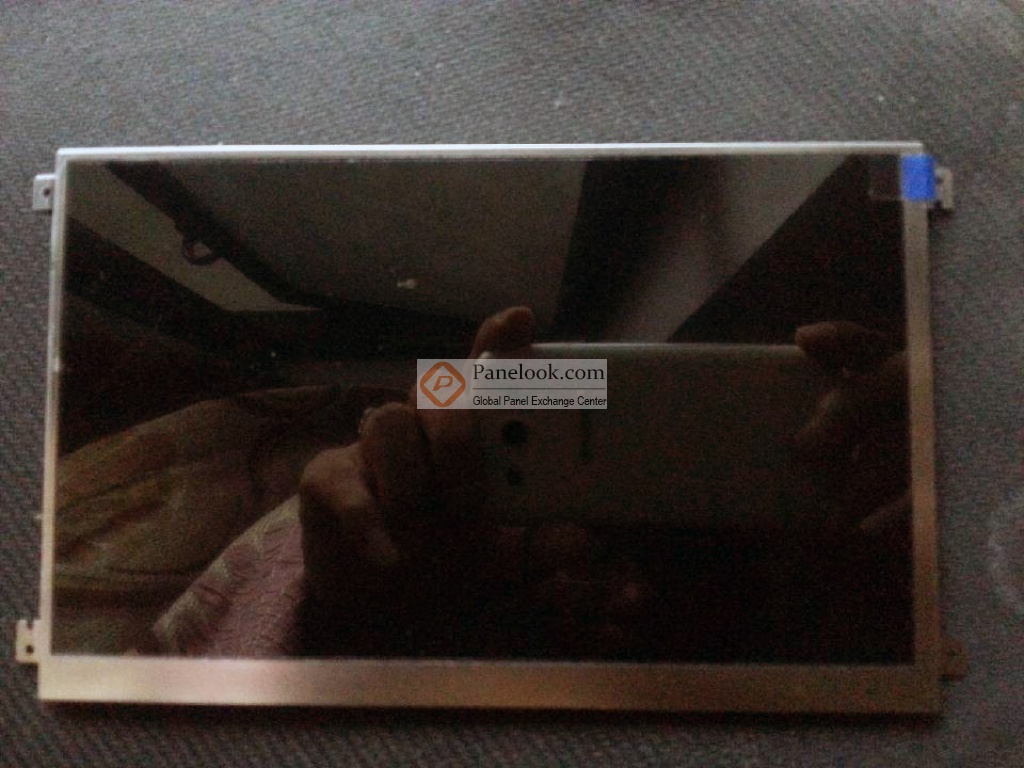

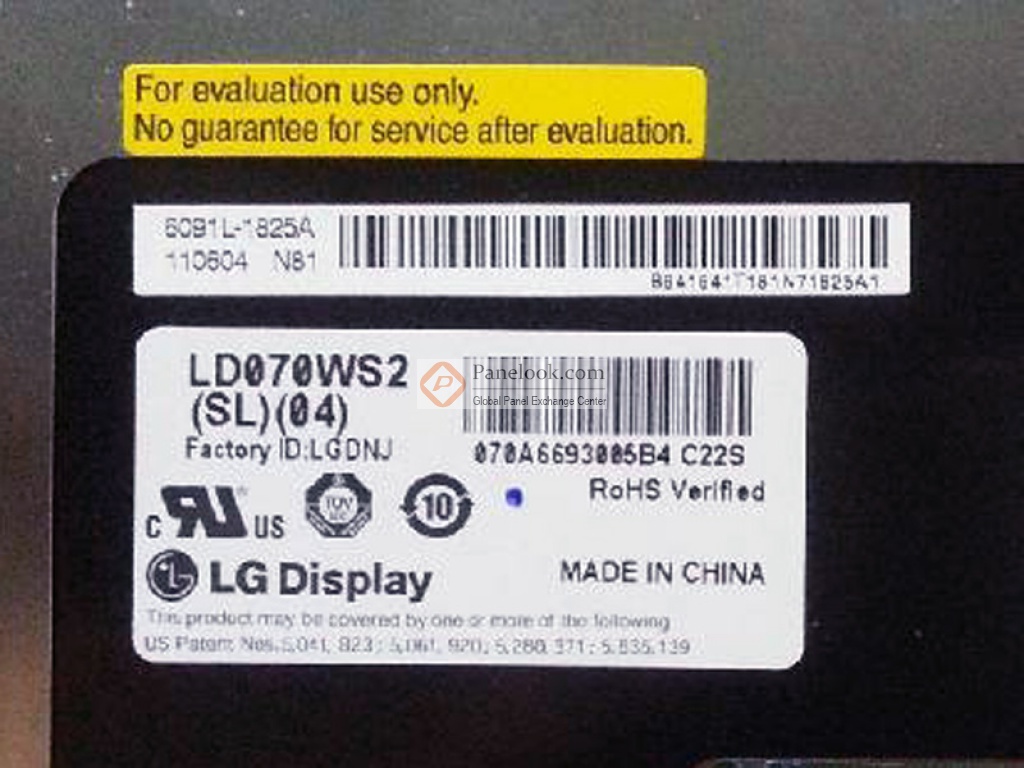

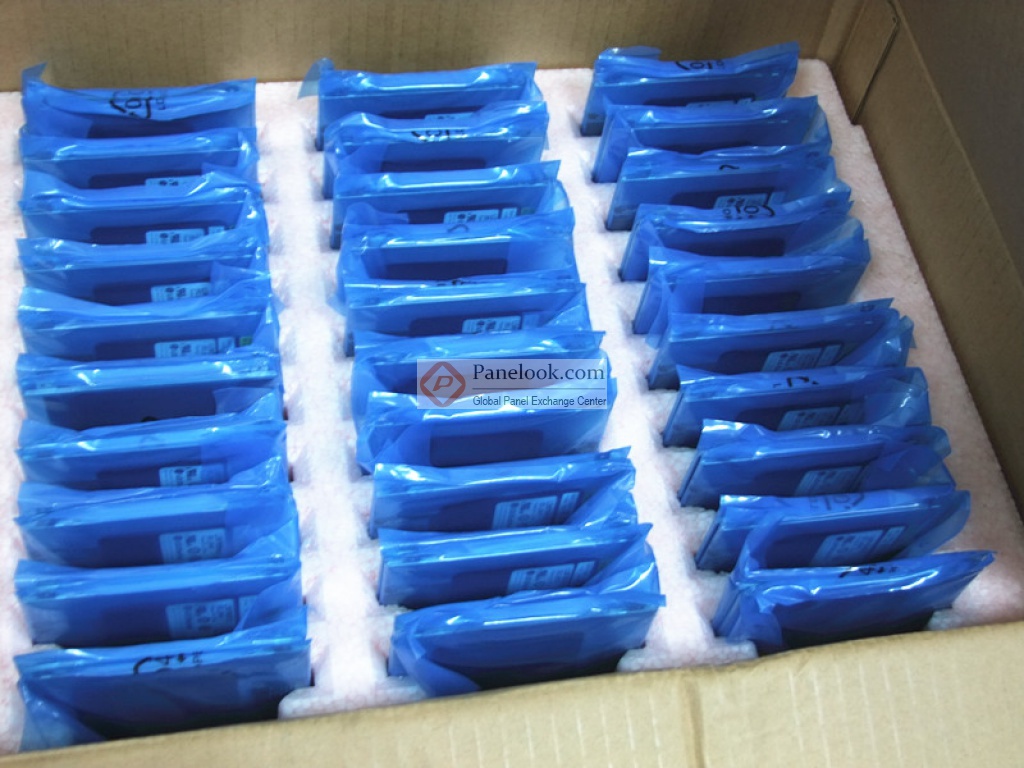

LG Display液晶模组LD070WS2-SL04图片

LG Display液晶模组LD070WS2-SL04概况

LD070WS2-SL04 (别名: LD070WS2 (SL)(04))是LG Display (LG Display)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -30 ~ 70°C。它的典型特征屏库总结为: 高亮度，白光LED背光， Nichia LED/S-LED, 340/600 nit。基于它的特征屏库推荐此型号应用于平板电脑，MID UMPC等产品。根据屏库掌握的情报此产品于2011年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2025年12月04日对参数进行了最后更新。根据LG Display (LG Display)于2011年3月25日发布的版本号为Ver0.1的产品规格书，LD070WS2-SL04显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6(宽)×90(高) mm，外观尺寸为162.6(宽)×102.7(高)×4.5(厚) mm，可视尺寸为156.1(宽)×92.5(高) mm，表面处理为抗反射处理，产品净重90.0g (Max.)。背光方面此产品采用了7S3P WLED发光的侧入式光源，不含背光驱动。LD070WS2-SL04采用了LVDS (1 ch, 8-bit) + SPI信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LD070WS2-SL04的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
