LG Display液晶模组LD070WS2-SL02主要参数

现货数量
1370片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2010,Q1
开始量产
2011,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌: LG Display (LG Display)
型号名称: LD070WS2-SL02

屏幕尺寸: 7.0英寸
面板类型: a-Si TFT-LCD, 液晶模组

分辨率: 1024(RGB)×600, WSVGA, 17:10
像素布局: RGB垂直条状

显示区域: 153.6×90 mm (H×V)
外观尺寸: 162.8×102.9×2.67 mm (H×V×D)

屏幕重量: 94.0/95.0g (Typ./Max.)
表面处理: Hard coating

屏幕亮度: 400 cd/m² (Typ.)
对比度: 800:1 (Typ.) [透射]

最佳视向: 全视角
光学模式: IPS，常黑显示，透射式

可视角度: 85/85/85/85 (Min.)(CR≥10)
响应速度: 50 (Max.)(Tr+Td) ms

颜色数量

16.7M

适用于

功率消耗: -
背光类型: 5S4P WLED, 无驱动

刷新频率: 60Hz
触摸功能: 无触摸

信号系统: LVDS (1 ch, 8-bit) + SPI , 端子 , 30 pins

供应电压: 3.3V (Typ.)

最大额定: 存储温度 -20 ~ 70 °C 工作温度 -10 ~ 60 °C

LG Display液晶模组LD070WS2-SL02规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LD070WS2-SL02规格书	Ver1.0	English	884.3 K	26	2011-3-22	最新	付费下载
	LD070WS2-SL02规格书	Ver0.1	English	1 M	29	2011-1-18		付费下载

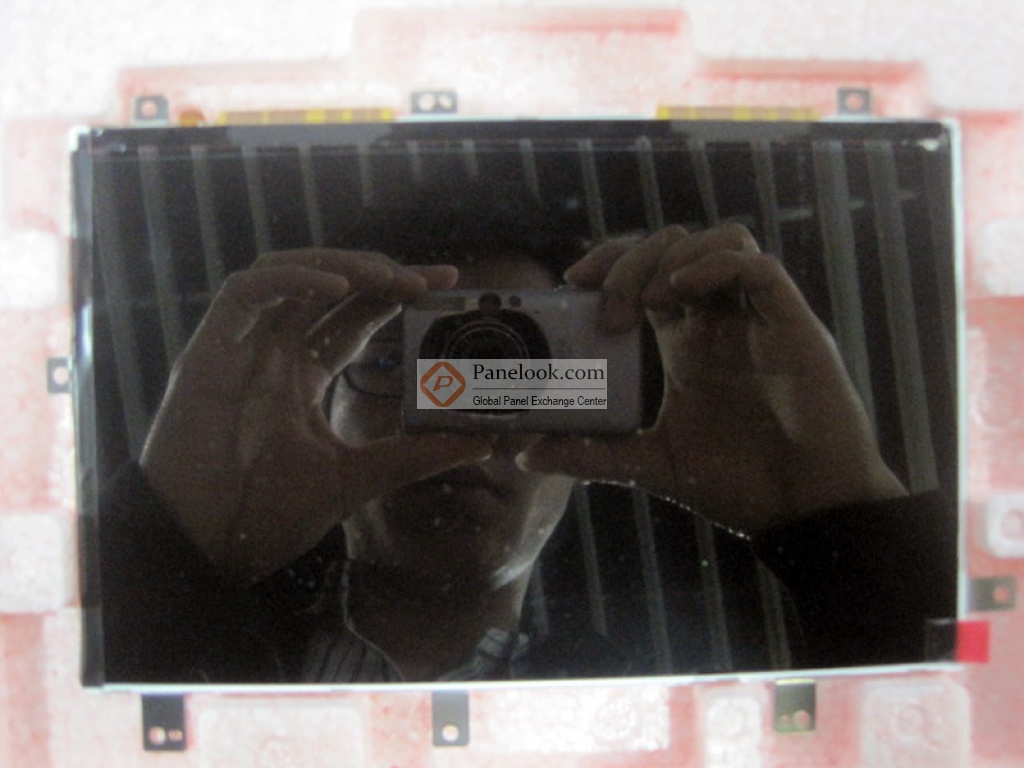

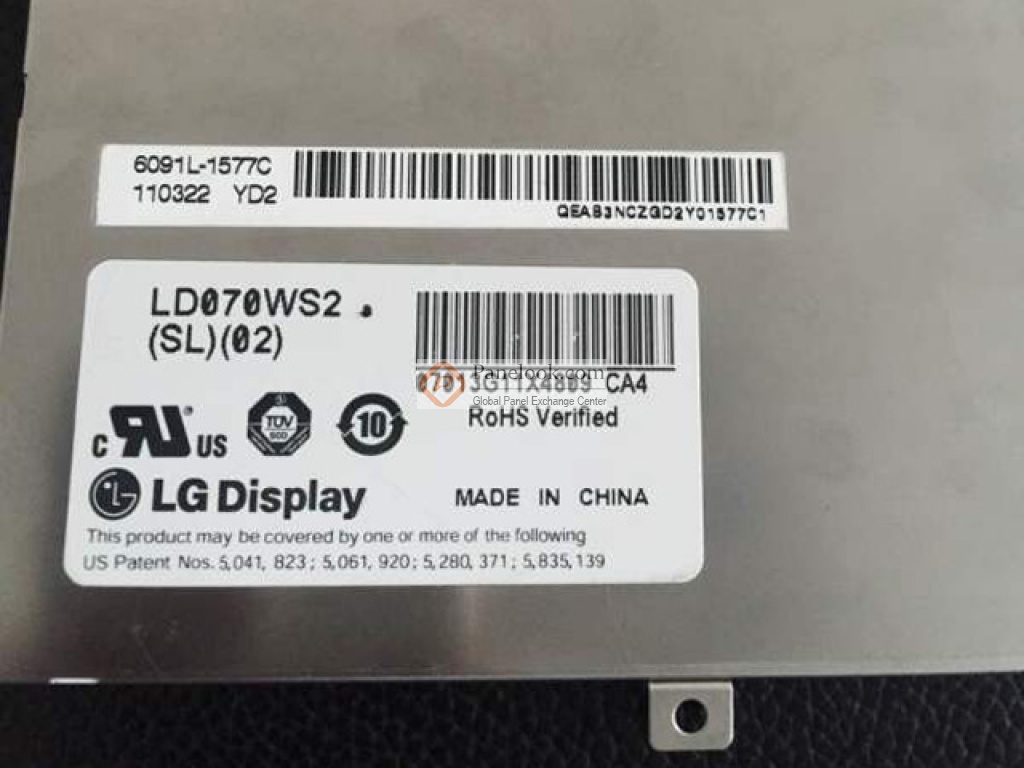

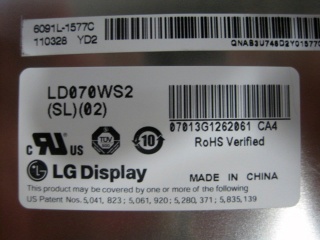

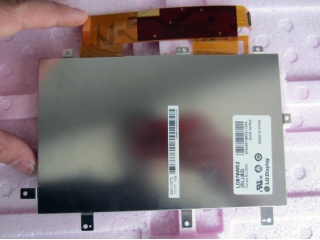

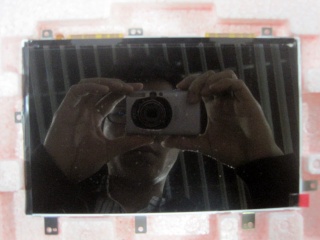

LG Display液晶模组LD070WS2-SL02图片

LG Display液晶模组LD070WS2-SL02摘要

LD070WS2-SL02 (别名: LD070WS2 (SL)(02))是LG Display (LG Display)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。它的典型特征屏库总结为: 白光LED背光，上/下,左/右翻转显示， Nichia LED/S-LED。基于它的特征屏库推荐此型号应用于平板电脑，MID UMPC等产品。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2023年09月01日对参数进行了最后更新。根据LG Display (LG Display)于2011年3月22日发布的版本号为Vev1.0的产品规格书，LD070WS2-SL02显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6(宽)×90(高) mm，外观尺寸为162.8(宽)×102.9(高)×2.67(厚) mm，表面处理为Hard coating，产品净重94.0/95.0g (Typ./Max.)。背光方面此产品采用了5S4P WLED发光的侧入式光源，不含背光驱动。LD070WS2-SL02采用了LVDS (1 ch, 8-bit) + SPI信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LD070WS2-SL02的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。

比较全部

LG Display LD070WS2系列型号

(共8个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
LD070WS2-SH02	LG Display	7.0"	液晶玻璃	1024×600	0	800:1	NO		0
LD070WS2-SL01	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	0
LD070WS2-SL02	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	1370
LD070WS2-SL03	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	0
LD070WS2-SL04	LG Display	7.0"	液晶模组	1024×600	600	800:1	WLED	LVDS	0
LD070WS2-SL05	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	419
LD070WS2-SL06	LG Display	7.0"	液晶模组	1024×600	600	800:1	WLED	LVDS	80
LD070WS2-SL07	LG Display	7.0"	液晶模组	1024×600	400	800:1	WLED	LVDS	500
