| 制造商 | 京瓷 (Kyocera) | 型号 | KCS057QV1AJ-G20 |
|---|---|---|---|
| 对角尺寸 | 5.7英寸 | 类型 | CSTN-LCD, 液晶模组 |
| 显示区域 | 115.2(W)×86.4(H) mm | 外观尺寸 | 154.6(W)×114.8(H)×9(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 320(RGB)×240, QVGA, 4:3 |
| 面板重量 | 200g (Typ.) | 表面处理 | 镜面 (Haze 0%) |
| 显示亮度 | 200 cd/m² (Typ.) | 对比度 | 40:1 (Typ.) (透射) |
| 推荐视向 | - | 响应时间 | 220/110 (Typ.)(Tr/Td) ms |
| 可视角度 | 50/50/30/30 (Typ.)(CR≥2)  |
显示模式 | STN，常黑显示，透射式 |
| 支持颜色 | 伪彩 | 应用产品 | |
| 功率消耗 | - | 光源类型 | 1 pcs CCFL, 40K小时, 可选 |
| 刷新率 | 75Hz | 触摸技术 | 无触摸 |

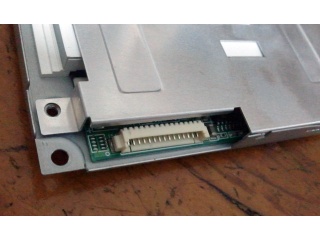

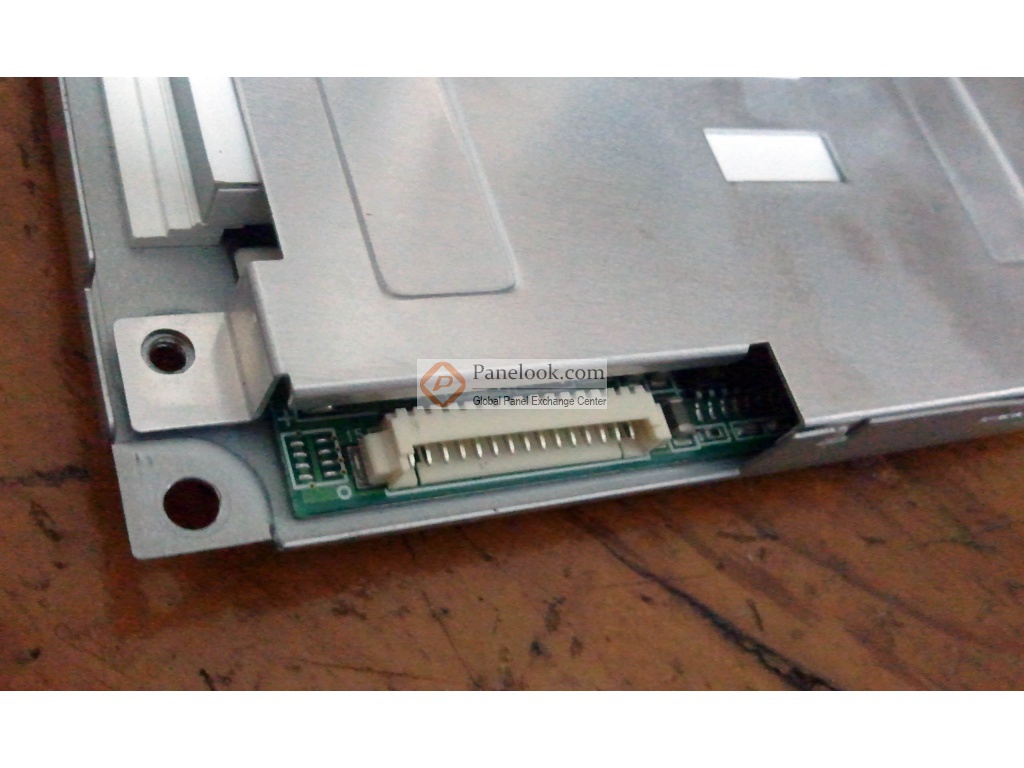

| 接口类型 | 15 pins Parallel Data (1ch, 8-bit) , 端子 | ||
| 电压供应 | 5.0V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 60 °C , 存储温度 -20 ~ 60 °C | ||
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
KCS057QV1AJ-G20规格书 | Single Page | English | 353.8 K | 1 | 2003-5-1 | ||
|
|
KCS057QV1AJ-G20规格书 | Rev.00 | English | 1.7 M | 29 | 2000-8-18 | ||
|
|
KCS057QV1AJ-G20规格书 | 19990415 | English | 5.2 M | 28 | 1999-4-15 | 最新 |
KCS057QV1AJ-G20是京瓷 (Kyocera)推出的一款5.7吋CSTN-LCD液晶模组产品，它装配有CCFL背光，可选背光驱动，无触摸。此产品工作温度为 0 ~ 60°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 背光易换，表面镜面。基于它的特征屏库推荐此型号应用于工业等产品。当前生产状态为已停产。目前此型号在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年12月24日对此型号首次建立参数，并于2020年03月13日对参数进行了最后更新。根据京瓷 (Kyocera)于1999年4月15日发布的版本号为19990415的产品规格书，KCS057QV1AJ-G20显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2(宽)×86.4(高) mm，外观尺寸为154.6(宽)×114.8(高)×9(厚) mm，可视尺寸为120.2(宽)×91.4(高) mm，表面处理为镜面 (Haze 0%)，产品净重200g (Typ.)。背光方面此产品采用了1 pcs CCFL发光的侧入式光源(底部)，光源的使用寿命为40K小时，，可选配背光驱动。KCS057QV1AJ-G20采用了Parallel Data (1ch, 8-bit)信号接口，总共15 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于KCS057QV1AJ-G20的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
