| 制造商 | 京瓷 (Kyocera) | 型号 | KCG057QV1DB-G870 |
|---|---|---|---|
| 对角尺寸 | 5.7英寸 | 类型 | CSTN-LCD, 液晶模组 |
| 显示区域 | 115.2(W)×86.4(H) mm | 外观尺寸 | 144(W)×104.8(H)×13.2(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 320(RGB)×240, QVGA, 4:3 |
| 面板重量 | 175g | 表面处理 | 镜面 (Haze 0%) |
| 显示亮度 | 190 cd/m² (Typ.) | 对比度 | 60:1 (Typ.) (透射) |
| 推荐视向 | - | 响应时间 | 250/200 (Typ.)(Tr/Td) ms |
| 可视角度 | 50/50/65/70 (Typ.)(CR≥2)  |
显示模式 | STN，常黑显示，透射式 |
| 支持颜色 | 伪彩, 58% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 1 pcs CCFL, 54K小时, 可选 |
| 刷新率 | 75Hz | 触摸技术 | 无触摸 |
| 接口类型 | 20 pins Parallel Data (1ch, 8-bit) , FPC | ||
| 电压供应 | 3.3/5.0V (Typ.)(VDD) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
KCG057QV1DB-G870规格书 | 20071026 | English | 431.4 K | 25 | 2007-10-26 | 最新 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
KCG057QV1DB-G870产品停产通知单（EOL） | 2013-11-20 | 下载文件 |

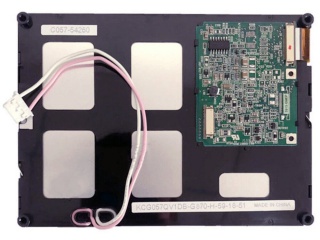

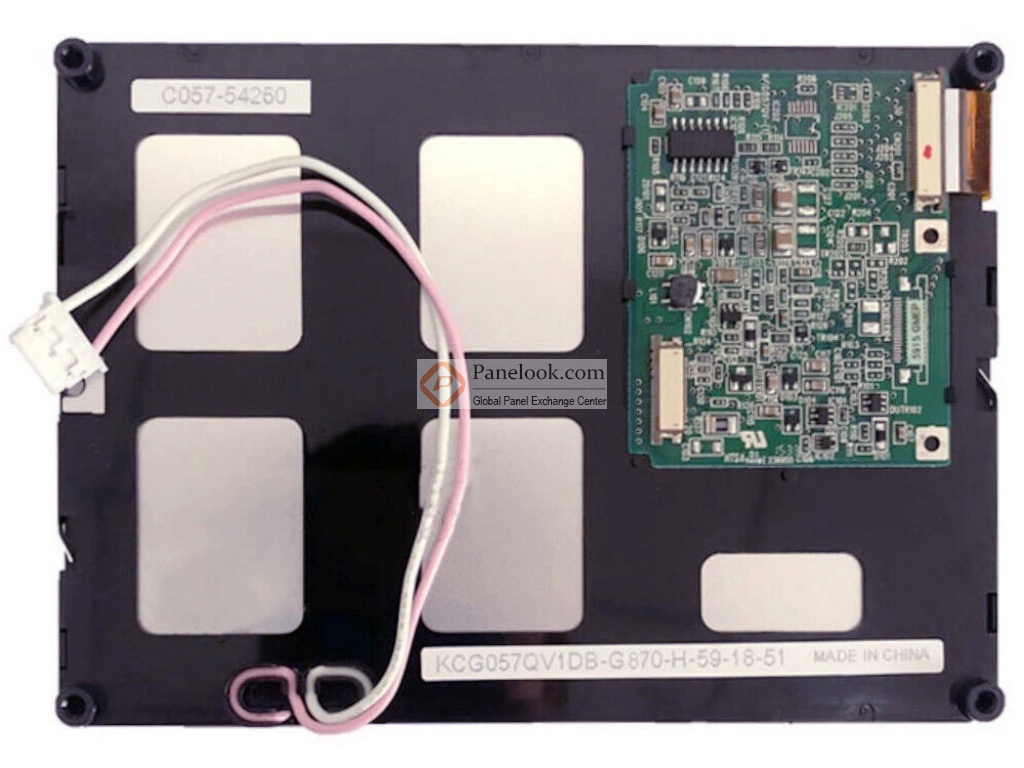

KCG057QV1DB-G870是京瓷 (Kyocera)推出的一款5.7吋CSTN-LCD液晶模组产品，它装配有CCFL背光，可选背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 寿命大于5万小时，表面镜面。基于它的特征屏库推荐此型号应用于工业等产品。根据屏库掌握的情报此产品于2008年Q1量产，于2015年Q1停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年05月23日对此型号首次建立参数，并于2025年01月08日对参数进行了最后更新。根据京瓷 (Kyocera)于2007年10月26日发布的版本号为20071026的产品规格书，KCG057QV1DB-G870显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2(宽)×86.4(高) mm，外观尺寸为144(宽)×104.8(高)×13.2(厚) mm，可视尺寸为119.2(宽)×90.6(高) mm，表面处理为镜面 (Haze 0%)，产品净重175g。背光方面此产品采用了1 pcs CCFL发光的侧入式光源，光源的使用寿命为54K小时，，可选配背光驱动。KCG057QV1DB-G870采用了Parallel Data (1ch, 8-bit)信号接口，总共20 pins，采用FPC连接，驱屏电压为3.3/5.0V (Typ.)(VDD)。它的典型垂直刷新率Fv为75Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于KCG057QV1DB-G870的最新的生产状态信息和技术信息，屏库®建议您咨询京瓷 (Kyocera)。
