瀚宇彩晶液晶模组HSD050IDW1-A30主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2009,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商瀚宇彩晶 (HannStar)
型号HSD050IDW1-A30

对角尺寸5.0英寸
类型a-Si TFT-LCD, 液晶模组

显示区域108(W)×64.8(H) mm
外观尺寸118.5(W)×77.55(H)×3.7(D) mm

像素排列 RGB垂直条状
解析度800(RGB)×480, WVGA, 15:9

面板重量66.0g (Typ.)
表面处理雾面，Hard coating (3H)

显示亮度400 cd/m² (Typ.)
对比度 600:1 (Typ.) (透射)

推荐视向6 o'clock
响应时间2/6 (Typ.)(Tr/Td) ms

可视角度75/75/60/70 (Typ.)(CR≥10)
显示模式TN，常白显示，透射式

支持颜色16.2M
触摸技术无触摸

功率消耗 1.68W (Max.)
光源类型7S2P WLED, 10K小时, 无驱动

刷新率60Hz
应用产品

接口类型
40 pins TTL (1 ch, 8-bit) , FPC

电压供应
3.3V (Typ.)

应用环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 抗振性能 2.9G (28.4 m/s²)

瀚宇彩晶液晶模组HSD050IDW1-A30规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
HSD050IDW1-A30规格书	Formal Rev2.5	English	923.9 K	25	2009-9-9		付费下载
HSD050IDW1-A30规格书	Formal Rev2.4	English	985.8 K	25	2009-8-26		付费下载
HSD050IDW1-A30规格书	Formal Rev1.2	English	1.1 M	22	2009-5-7		付费下载
HSD050IDW1-A30规格书	Formal Rev1.0	English	716.3 K	22	2009-5-20	最新	付费下载
HSD050IDW1-A30规格书	Formal Rev1.1	English	1.1 M	25	2009-4-27		付费下载
HSD050IDW1-A30规格书	Formal Rev1.0	English	455.6 K	14	2009-4-2		付费下载

瀚宇彩晶液晶模组HSD050IDW1-A30验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
4~13.99 Automotive MDL	VIP会员可看	VIP会员可看	A+ Grade	Rev1.0	2017-1-1	IIS下载
4~28" TN Type	VIP会员可看	VIP会员可看		Rev8.0	2015-5-29	IIS下载

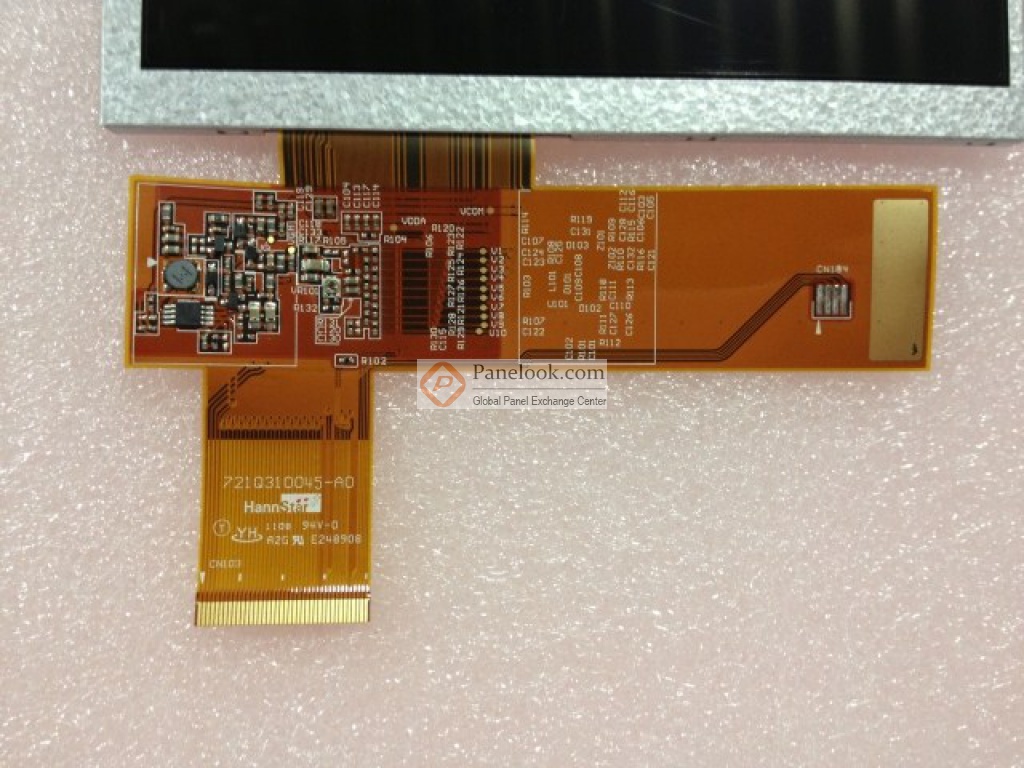

瀚宇彩晶液晶模组HSD050IDW1-A30图片

瀚宇彩晶液晶模组HSD050IDW1-A30摘要

瀚宇彩晶 (HannStar) 推出的HSD050IDW1-A30是一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3G抗震，白光LED背光，表面雾面， 3 in 1 FPC, FPC length 59.14mm。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于车载显示，便携导航仪，MID UMPC，MP3 PMP，游戏。根据屏库掌握的情报此产品于2009年Q3量产，当前生产状态为已停产。目前HSD050IDW1-A30在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月23日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2009年9月9日发布的版本号为Formal Rev2.5的产品规格书，HSD050IDW1-A30显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为108×64.8 (宽×高) mm，可视尺寸为110.6×67.4 (宽×高) mm，外观尺寸为118.5(宽)×77.55(高)×3.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重66.0g (Typ.)。背光方面此产品采用了7S2P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。HSD050IDW1-A30采用了TTL (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD050IDW1-A30液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD050IDW1-A30的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
