像素布局 RGB垂直条状
- 显示区域108(H)×64.8(V) mm
- 外观尺寸118.5(H)×77.55(V)×3.7(D) mm
- 面板重量66.0g (Typ.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度400 cd/m² (Typ.)
- 对比度 600:1 (Typ.) (TM)
- 可视角度75/75/60/70 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间2/6 (Typ.)(Tr/Td) ms
- 功率消耗
1.68W (Max.)
- 光源类型7S2P WLED, 10K小时, 无驱动
- 信号接口
-
TTL (1 ch, 8-bit) , 40 pins , FPC
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 耐振动性 2.9G (28.4 m/s²)
共1条现货>>
瀚宇彩晶液晶模组HSD050IDW1-A20 VIP卖家现货
瀚宇彩晶液晶模组HSD050IDW1-A20规格书
瀚宇彩晶液晶模组HSD050IDW1-A20验货标准(IIS)
瀚宇彩晶液晶模组HSD050IDW1-A20概况

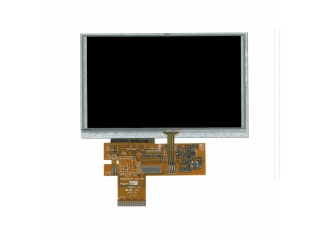

瀚宇彩晶 (HannStar) 推出的HSD050IDW1-A20是一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3G抗震，白光LED背光，表面雾面， 3 in 1 FPC, FPC length 45.58mm。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于车载显示，便携导航仪，MID UMPC，MP3 PMP，游戏。根据屏库掌握的情报此产品于2009年Q3量产，当前生产状态为已停产。目前HSD050IDW1-A20在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年06月20日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2012年3月1日发布的版本号为Rev1.0的产品规格书，HSD050IDW1-A20显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为108×64.8 (宽×高) mm，可视尺寸为110.6×67.4 (宽×高) mm，外观尺寸为118.5(宽)×77.55(高)×3.7(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重66.0g (Typ.)。背光方面此产品采用了7S2P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。HSD050IDW1-A20采用了TTL (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD050IDW1-A20液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD050IDW1-A20的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
