晶采液晶模组AM-800480LATMQW-TN0H主要参数

现货数量
2片
长期卖家
5个
求购数量
暂无
生产状态
量产中

客户发样
2014,Q2
开始量产
2014,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
晶采 (AMPIRE)
面板型号
AM-800480LATMQW-TN0H

面板尺寸
5.0英寸
面板类型
a-Si TFT-LCD, 液晶模组

像素数量
800(RGB)×480, WVGA, 15:9
像素布局
RGB垂直条状

显示区域
108(H)×64.8(V) mm
外观尺寸
118.5(H)×74(V)×5.16(D) mm

面板重量
-
表面处理
-

面板亮度
360 cd/m² (Typ.)
对比度
250:1 (Typ.) (TM)

可视角度
70/70/50/70 (Typ.)(CR≥10)
工作模式
TN，常白显示，透射式

视角方向
6 o'clock
反应时间
15/35 (Max.)(Tr/Td) ms

显示颜色
16.7M, 52% NTSC
触摸屏
投射电容触摸屏, I²C

功率消耗
2.0W (Max.)
光源类型
3S6P WLED, 无驱动

工作频率
60Hz
面板应用

信号接口
Parallel RGB (1 ch, 8-bit) , 45 pins , FPC

驱屏电压
3.3V (Typ.)

工作环境
工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C

共1条现货>>

晶采液晶模组AM-800480LATMQW-TN0H VIP卖家现货

深圳叡显电子有限公司

第9年

新屏原厂原包, 通用A级, 约95%无亮点

2片, 1片起售, 中国大陆仓

即刻交货

详情

共5个供应商>>

晶采液晶模组AM-800480LATMQW-TN0H VIP供应商

深圳叡显电子有限公司

第9年

AM-800480LATMQW-TN0H 长期供应代理经销

深圳市

福泰兴实业有限公司

第8年

AM-800480LATMQW-TN0H 长期供应代理经销

深圳市

上海精才电子有限公司

第2年

AM-800480LATMQW-TN0H 长期供应贸易

上海市

晶采液晶模组AM-800480LATMQW-TN0H规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AM-800480LATMQW-TN0H规格书	20140409	English	1.6 M	28	2014-4-9	最新	立即下载

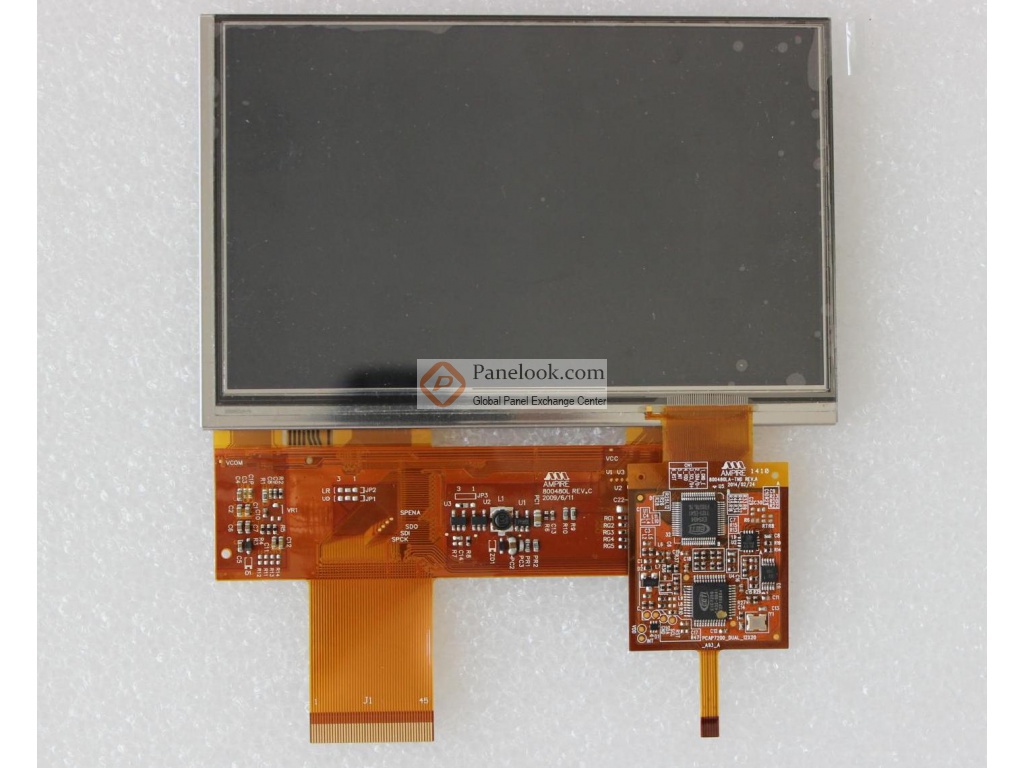

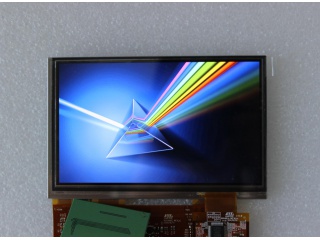

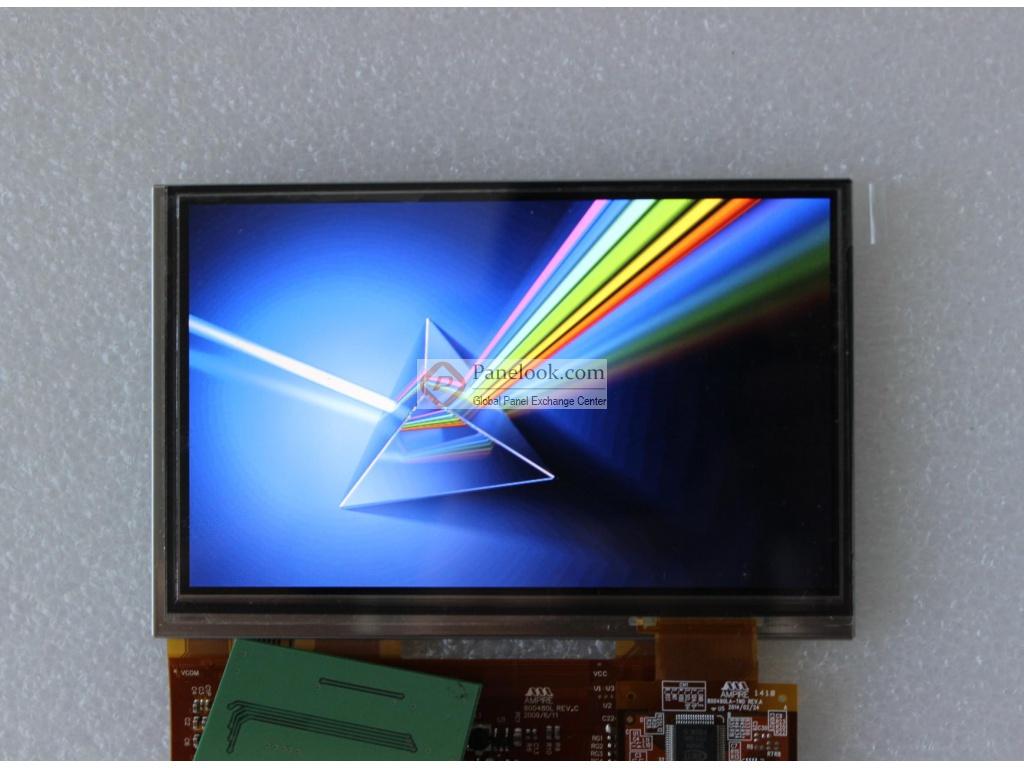

晶采液晶模组AM-800480LATMQW-TN0H图片

晶采液晶模组AM-800480LATMQW-TN0H摘要

AM-800480LATMQW-TN0H (别名: AM800480LATMQWTN0H)是晶采光电科技股份有限公司 (晶采，AMPIRE) 推出的一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，投射电容触摸屏。根据晶采 (AMPIRE)于2014年4月9日发布的版本号为20140409的产品规格书，AM-800480LATMQW-TN0H显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为108×64.8 (宽×高) mm，外观尺寸为118.5×74 (宽×高)×5.16(厚) mm。背光方面此产品采用了3S6P WLED发光的侧入式光源，不含背光驱动。AM-800480LATMQW-TN0H采用了Parallel RGB (1 ch, 8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AM-800480LATMQW-TN0H液晶模组，屏库®建议您向晶采 (AMPIRE)或其代理商了解关于AM-800480LATMQW-TN0H的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q3量产，当前生产状态为量产中。目前AM-800480LATMQW-TN0H在屏库上有1条现货信息、5家供应商信息，交易氛围活跃。屏库于2016年08月01日对此型号首次建立参数，并于2025年05月26日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光，上/下,左/右翻转显示等特征，此型号推荐使用于工业。
