| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 三菱 (Mitsubishi) |
| 5.0英寸 |
| 800(RGB)×480, WVGA, 15:9 |
| 108×64.8 mm (H×V) |
| 70.0g (Typ.) |
| 420 cd/m² (Typ.) |
| 12 o'clock |
65/65/65/45 (Typ.)(CR≥10)  |
| 16.7M, 50% NTSC |
| 1.14W (Typ.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
AA050ME01  1个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 118.5×77.8×5.4 mm (H×V×D) | |
| Clear，Hard coating (2H) | |
| 450 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 5/20 (Typ.)(Tr/Td) ms | |
| |
|
| 2 strings WLED, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| CMOS (1 ch, 8-bit) , 45 pins , FPC |
| 3.3/5.0V (Typ.)(VCC/AVDD) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AA050ME01规格书 | 20111101 | English | 702.6 K | 21 | 2011-11-1 | 最新 | |
|
|
AA050ME01规格书 | 20090309_brief | English | 74.1 K | 1 | 2009-3-9 | ||
|
AA050ME01规格书 | 20081209 | English | 846.1 K | 21 | 2008-12-9 | ||
|
|
AA050ME01规格书 | 20070619 | English | 846.1 K | 21 | 2007-6-19 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
AA050ME01产品停产通知单（EOL） | 2017-10-23 | 下载文件 |

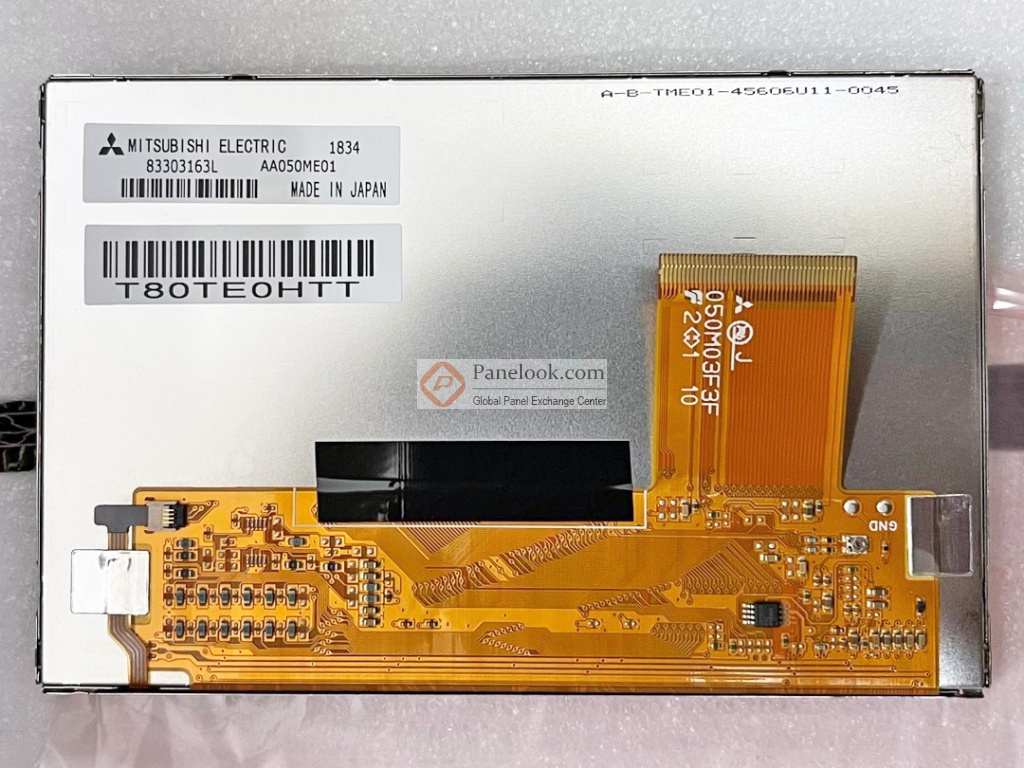

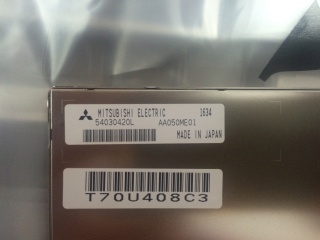

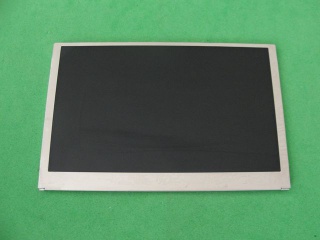

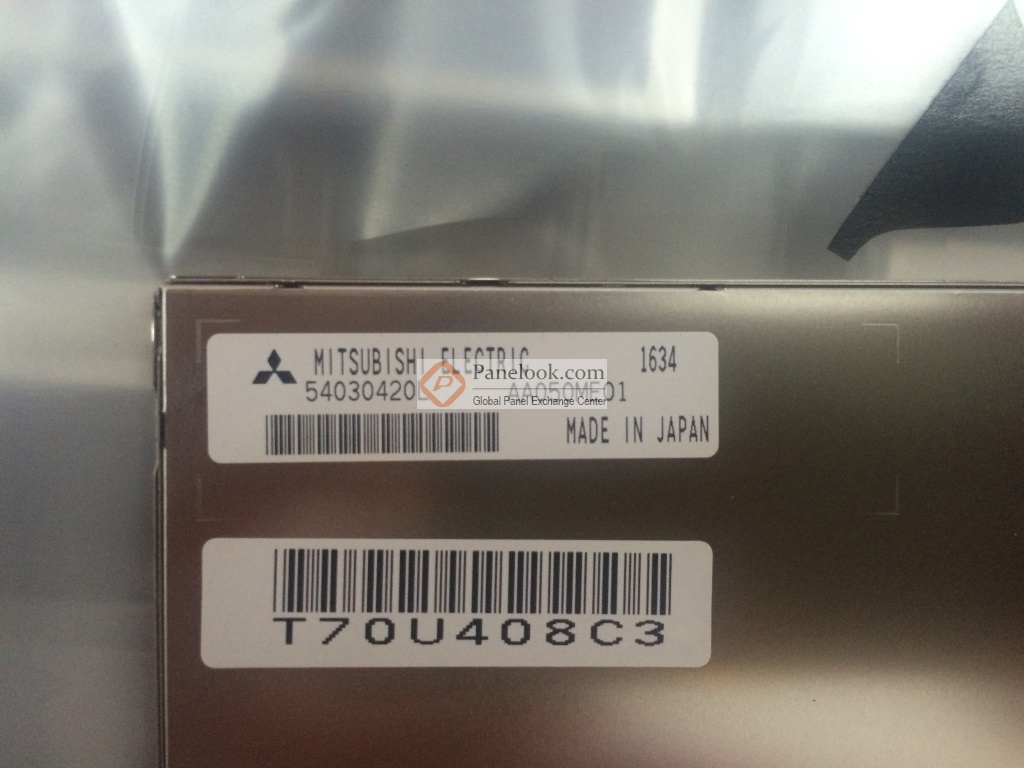

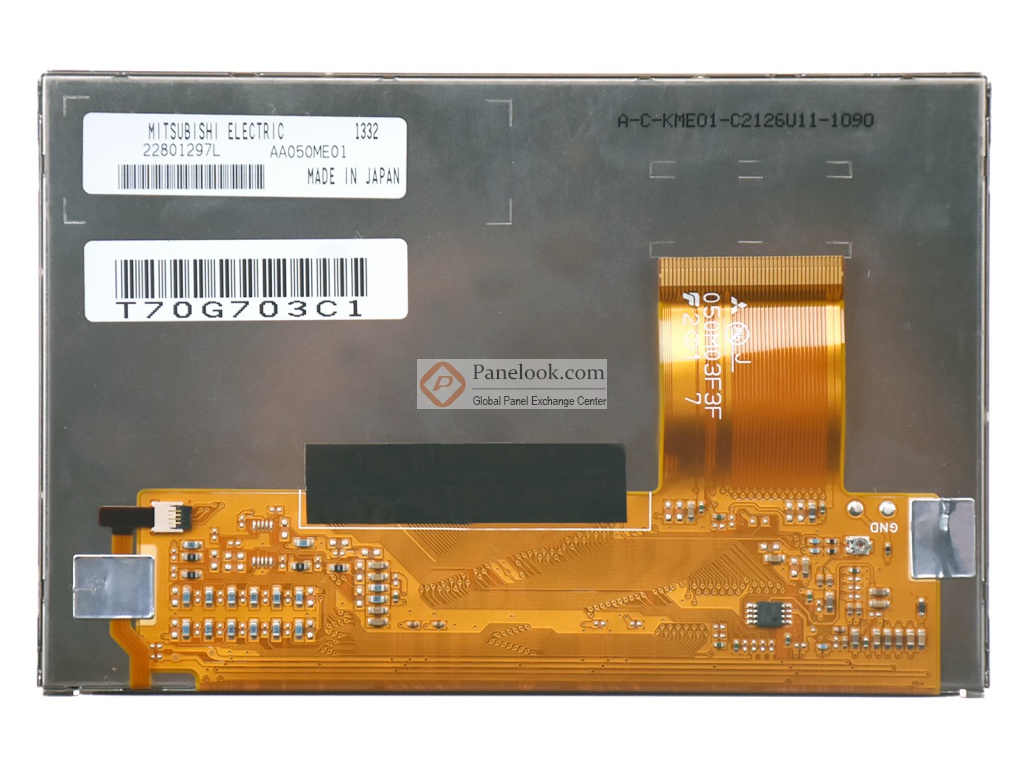

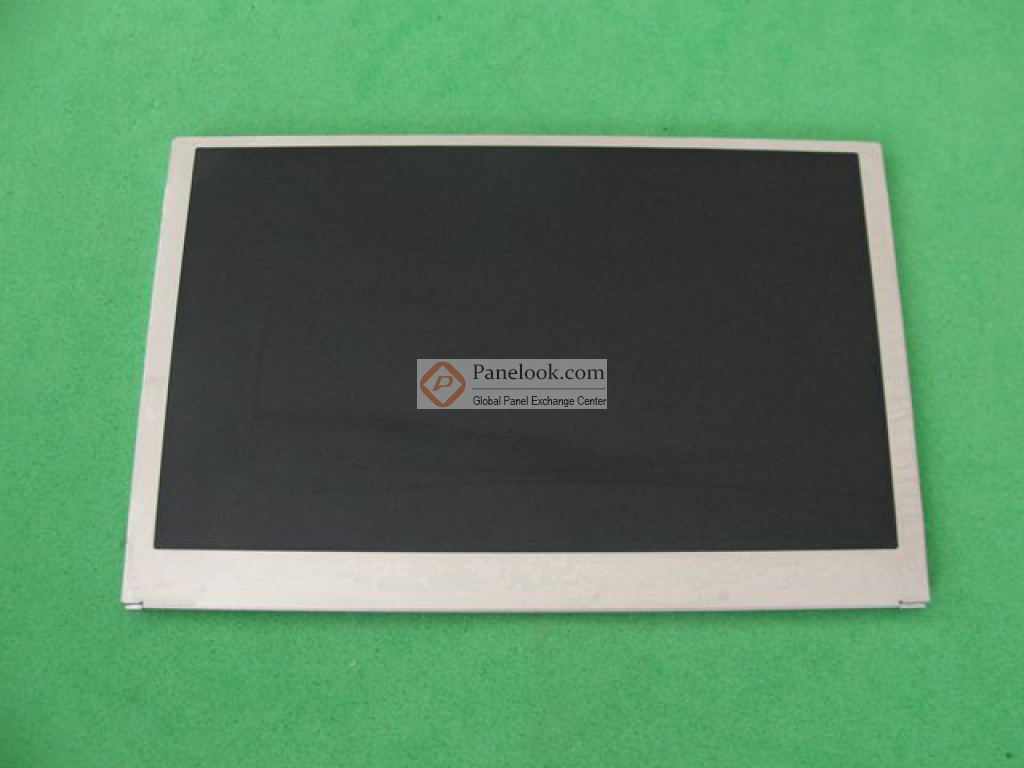

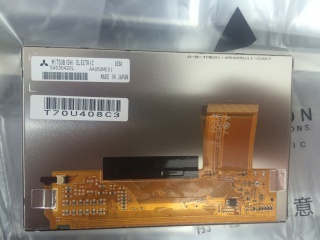

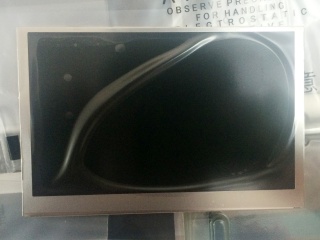

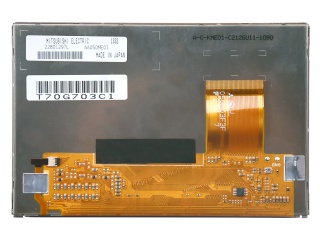

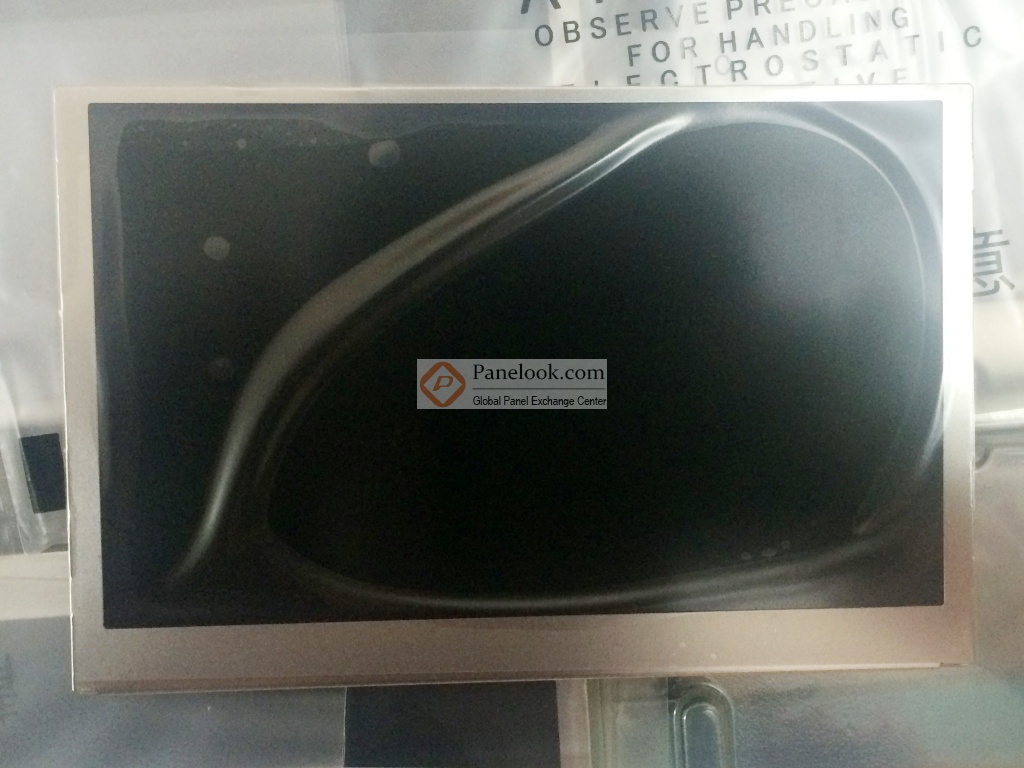

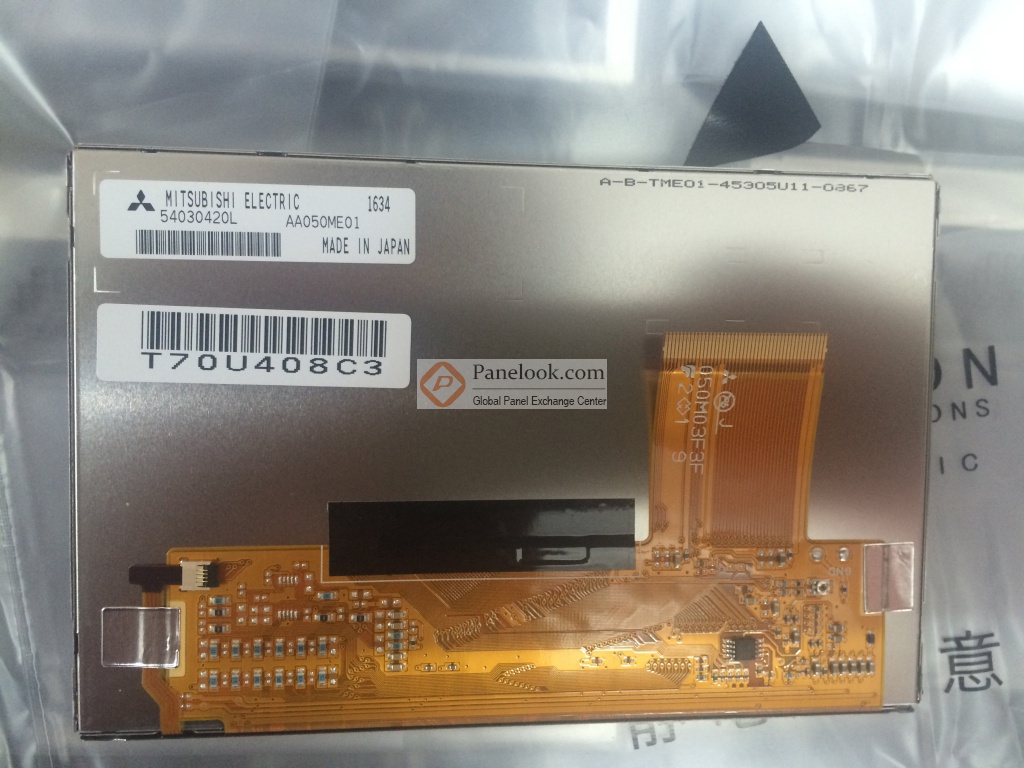

AA050ME01 (别名: T-55382GD050JU-LW-A-ABN)是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三菱 (Mitsubishi)于2011年11月1日发布的版本号为20111101的产品规格书，AA050ME01显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为108×64.8 (宽×高) mm，可视尺寸为110.0×66.8 (宽×高) mm，外观尺寸为118.5×77.8 (宽×高)×5.4(厚) mm，表面处理为Clear，Hard coating (2H)，产品净重70.0g (Typ.)。背光方面此产品采用了2 strings WLED发光的侧入式光源，不含背光驱动。AA050ME01采用了CMOS (1 ch, 8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3/5.0V (Typ.)(VCC/AVDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AA050ME01液晶模组，屏库®建议您向三菱 (Mitsubishi)或其代理商了解关于AA050ME01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2007年Q3量产，于2019年Q1停产，当前生产状态为已停产。目前AA050ME01在屏库上有11条现货信息、2家供应商信息，交易氛围十分活跃。屏库于2013年02月05日对此型号首次建立参数，并于2025年01月20日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它白光LED背光，180度翻转显示， without NCM等特征，此型号推荐使用于工业。
