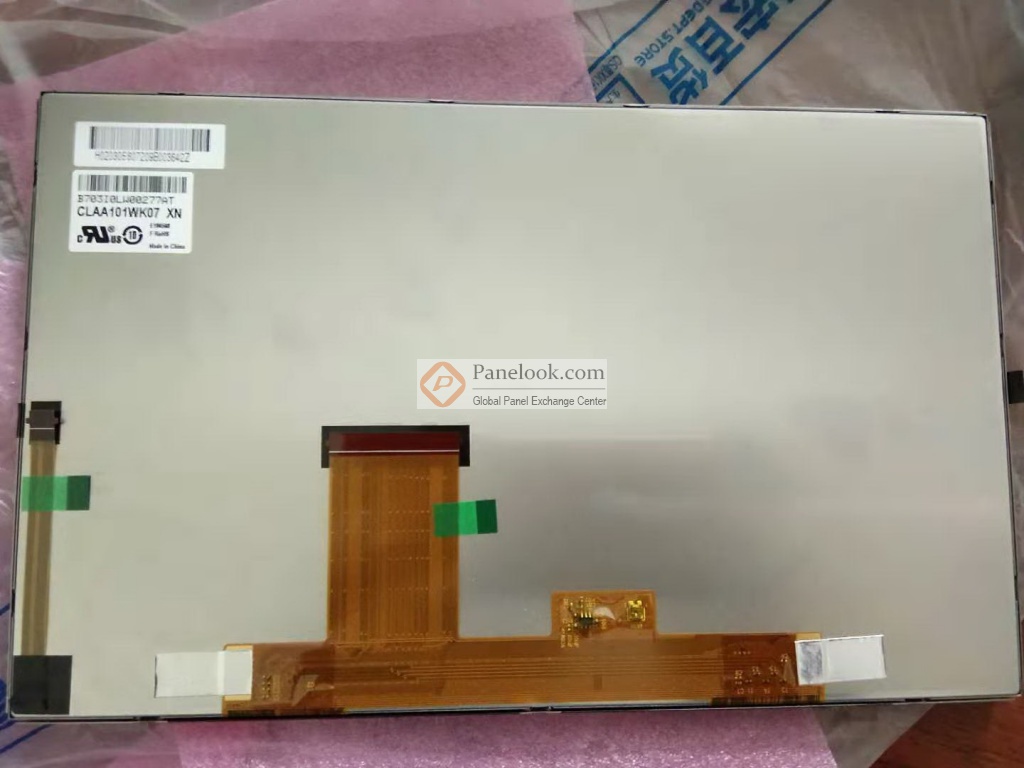

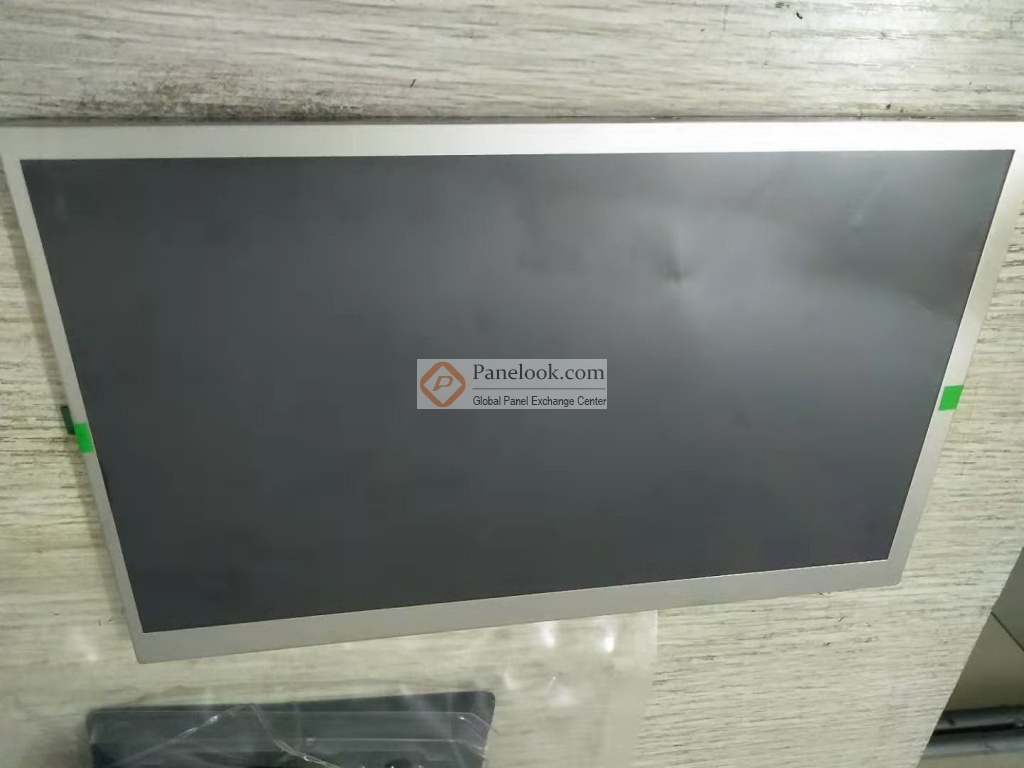

CLAA101WK07 XN

中华映管 (CPT) 推出的CLAA101WK07 XN (别名: CLAA101WK07XN)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 宽温，3G抗震，高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 240hrs reliability。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于车载显示。根据屏库掌握的情报此产品于2017年Q2量产，当前生产状态为已停产。目前CLAA101WK07 XN在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2019年03月15日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2017年3月7日发布的版本号为Rev0.0的产品规格书，CLAA101WK07 XN显示分辨率为1280(RGB)×720 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为224.64×126.36 (宽×高) mm，可视尺寸为227.64×129.36 (宽×高) mm，外观尺寸为238.8(宽)×148.05(高)×8.7(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重430g (Typ.)。背光方面此产品采用了6S5P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。CLAA101WK07 XN采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/12.4/24.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA101WK07 XN液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA101WK07 XN的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
