| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 瀚宇彩晶 (HannStar) |
| 10.1英寸 |
| 1280(RGB)×720, WXGA, 16:9 |
| 224.64×126.36 mm (H×V) |
| 346g (Typ.) |
| 600 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Typ.)(CR≥10)  |
| 262K/16.7M, 100% sRGB |
| 6.84W (Max.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| HSD101IHW1-A10 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 238.8×148.05×8.49 mm (H×V×D) | |
| 雾面，Hard coating (3H) | |
| 900 : 1 (Typ.) (透射) | |
| HS-IPS Pro，常黑显示，透射式 |
|
| 30 (Typ.)(Tr+Td) ms | |
| |
|
| 6S5P WLED, 30K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 6/8-bit) , 60 pins , FPC |
| 3.3/12.5/19/-10V (Typ.)(VDD/AVDD/VGH/VGL) |
| 存储温度 -40 ~ 90 °C 工作温度 -30 ~ 85 °C 抗振能力 2.9G (28.4 m/s²) |
上海市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HSD101IHW1-A10规格书 | Formal Rev2.0 | English | 1.1 M | 28 | 2018-9-20 | 最新 | |
|
HSD101IHW1-A10规格书 | Pre Ver1.0 | English | 981.2 K | 26 | 2016-5-10 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
4~13.99" Automotive MDL Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2019-1-31 | IIS下载 |
|
4~13.99" Automotive MDL Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2018-10-18 | IIS下载 |
|
4~13.99 Automotive MDL | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev1.0 | 2017-1-1 | IIS下载 |
|
4~13.99" Automotive MDL Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev1.0 | 2017-1-1 | IIS下载 |

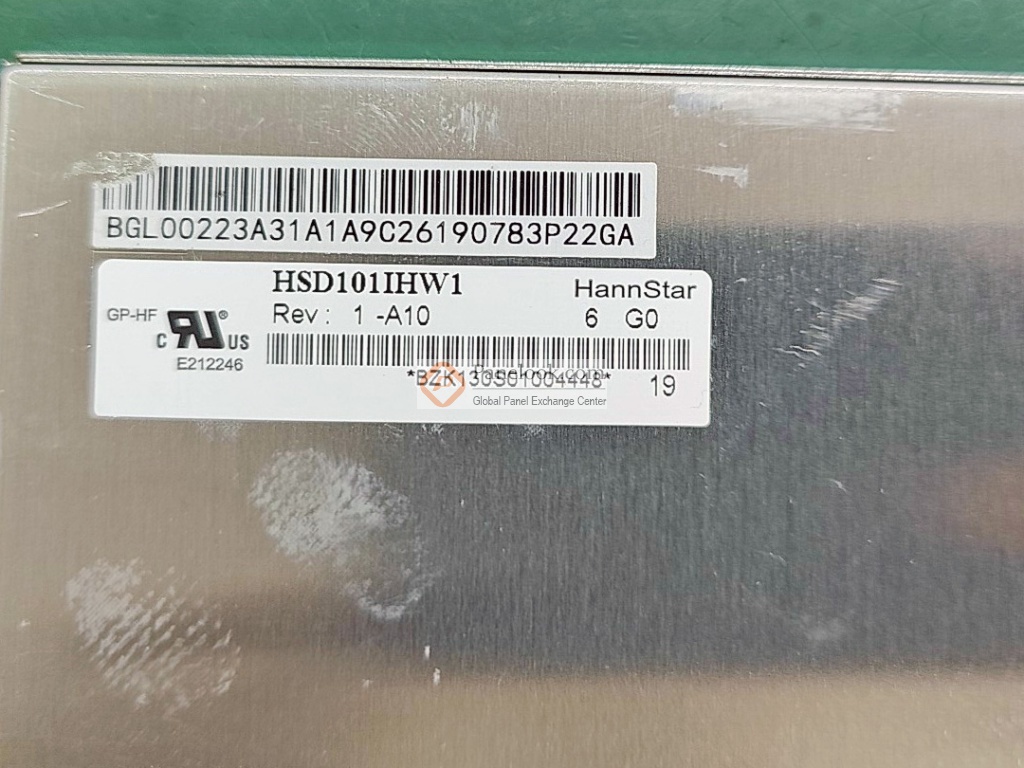

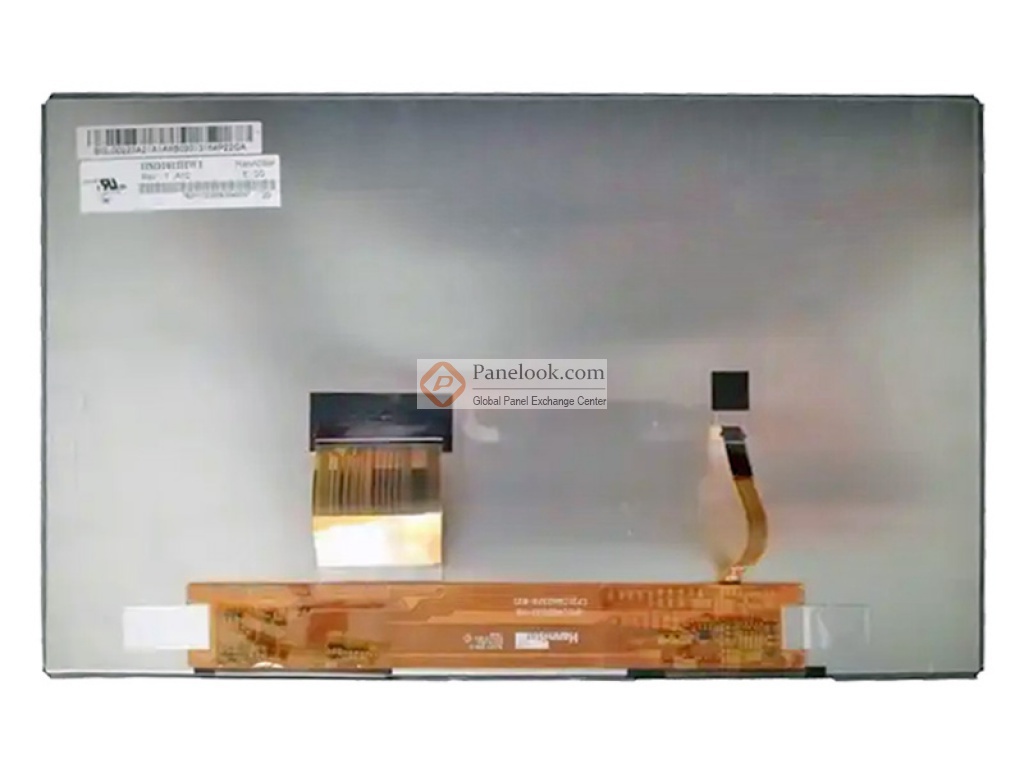

HSD101IHW1-A10是瀚宇彩晶股份有限公司 (瀚宇彩晶，HannStar) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据瀚宇彩晶 (HannStar)于2018年9月20日发布的版本号为Formal Rev2.0的产品规格书，HSD101IHW1-A10显示分辨率为1280(RGB)×720 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为224.64×126.36 (宽×高) mm，可视尺寸为227.64×129.36 (宽×高) mm，外观尺寸为238.8×148.05 (宽×高)×8.49(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重346g (Typ.)。背光方面此产品采用了6S5P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。HSD101IHW1-A10采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/12.5/19/-10V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD101IHW1-A10液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD101IHW1-A10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2016年Q3量产，当前生产状态为量产中。目前HSD101IHW1-A10在屏库上有2条现货信息、7家供应商信息，交易氛围活跃。屏库于2017年02月22日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为2.9G (28.4 m/s²)。基于它sRGB，宽温，3G抗震，高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，此型号推荐使用于车载显示。
