| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 中华映管 (CPT) |
| 10.1英寸 |
| 1280(RGB)×720, WXGA, 16:9 |
| 224.64×126.36 mm (H×V) |
| 430g (Typ.) |
| 600 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Typ.)(CR≥10)  |
| 262K/16.7M, 73% NTSC |
| 5.98/7.18W (Typ./Max.) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| CLAA101WK01 XN | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 238.8×148×8.4 mm (H×V×D) | |
| 雾面 (Haze 25%)，Hard coating (3H) | |
| 900 : 1 (Typ.) (透射) | |
| HFFS，常黑显示，透射式 |
|
| 25 (Typ.)(Tr+Td) ms | |
| |
|
| 6S5P WLED, 30K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 6/8-bit) , 60 pins , FPC |
| 3.3/12.4/24.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
| 存储温度 -40 ~ 90 °C 工作温度 -30 ~ 85 °C 抗振能力 2.9G (28.4 m/s²) |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA101WK01 XN规格书 | Ver0.6 | English | 1010.5 K | 25 | 2016-3-30 | 最新 | |
|
|
CLAA101WK01 XN规格书 | Ver0.2 | English | 860.6 K | 25 | 2014-9-5 | ||
|
|
CLAA101WK01 XN规格书 | Ver0.1 | English | 1.1 M | 24 | 2014-6-23 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
HFFS 7~10.1 | VIP会员可看 |
VIP会员可看 | A Grade | Ver.1 | 2014-3-11 | IIS下载 |
|
HFFS 7~10.1 | VIP会员可看 |
VIP会员可看 | A- Grade | Ver.1 | 2014-3-11 | IIS下载 |

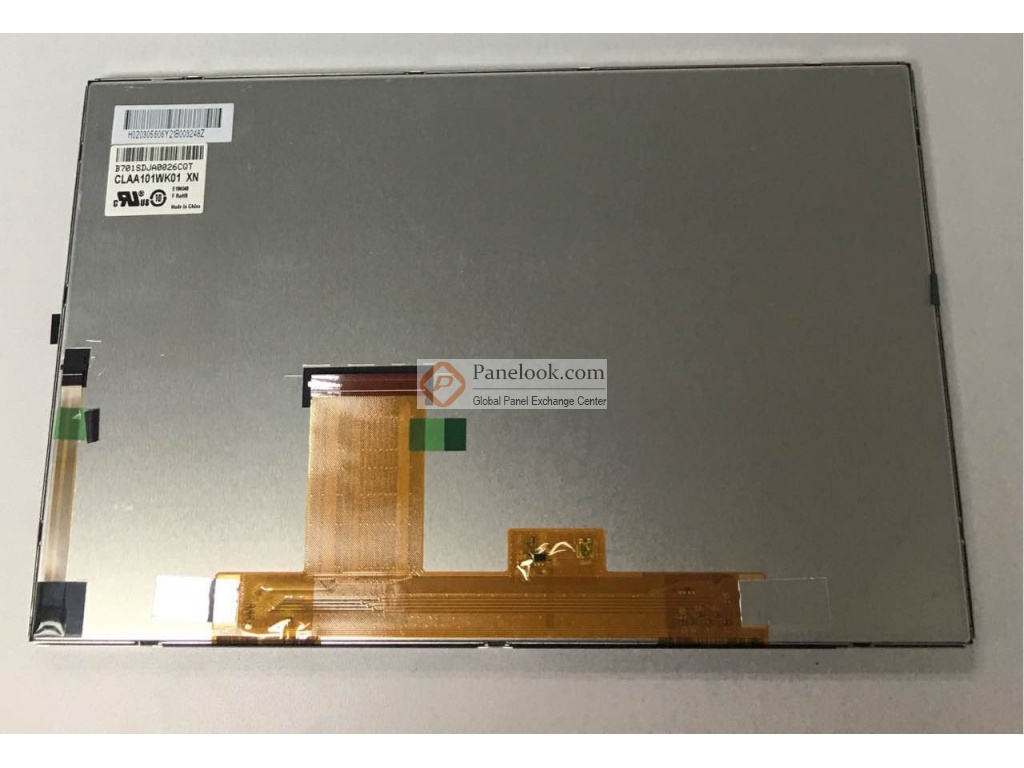

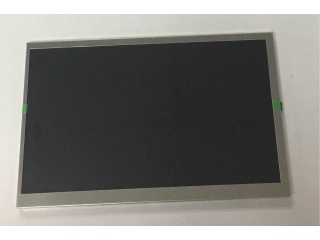

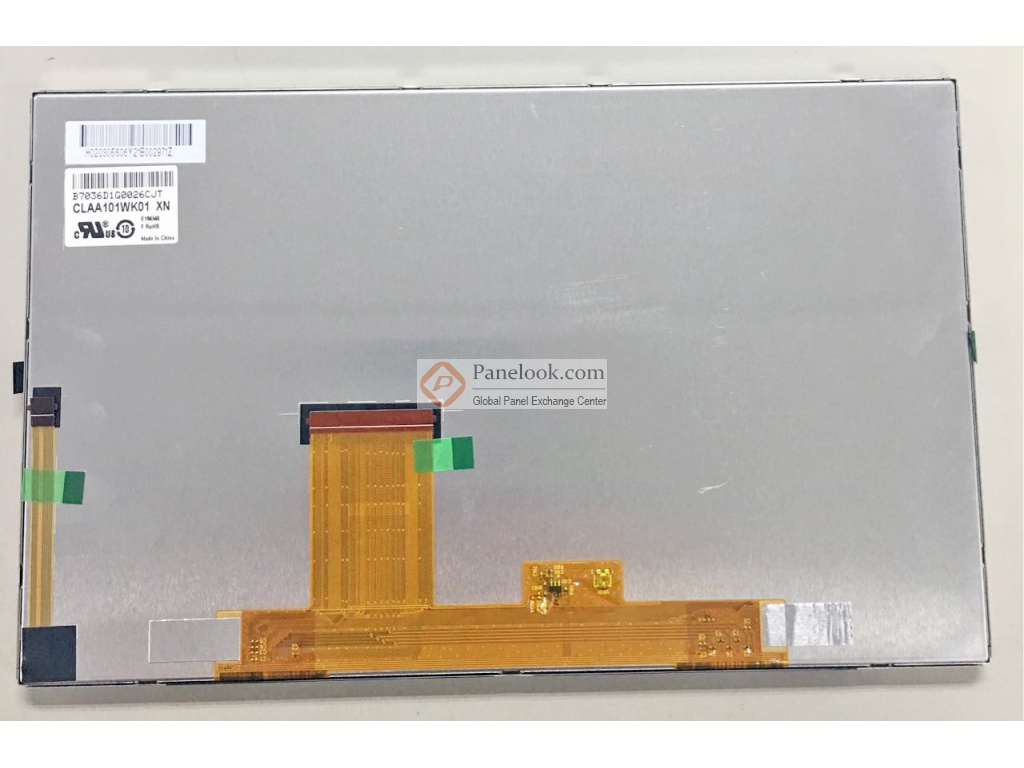

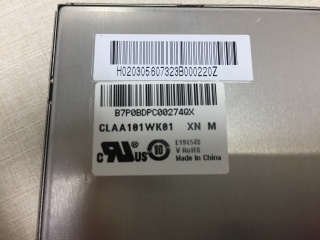

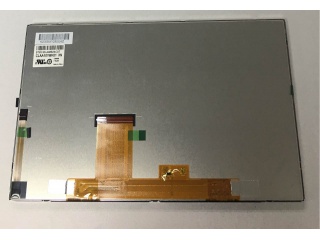

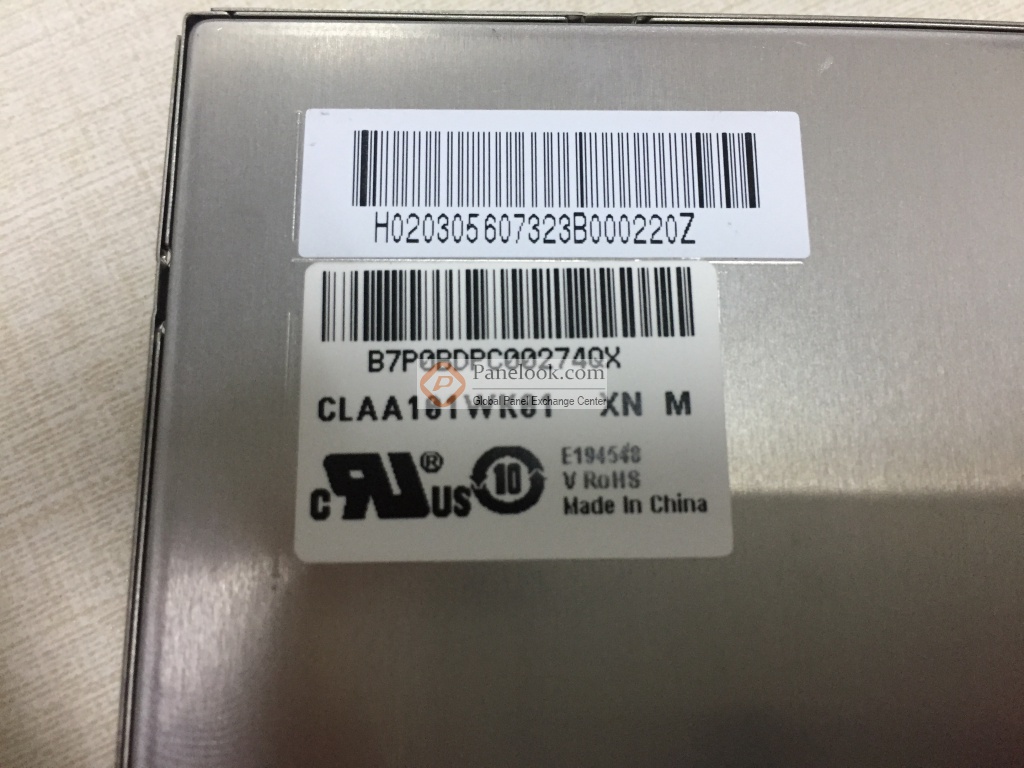

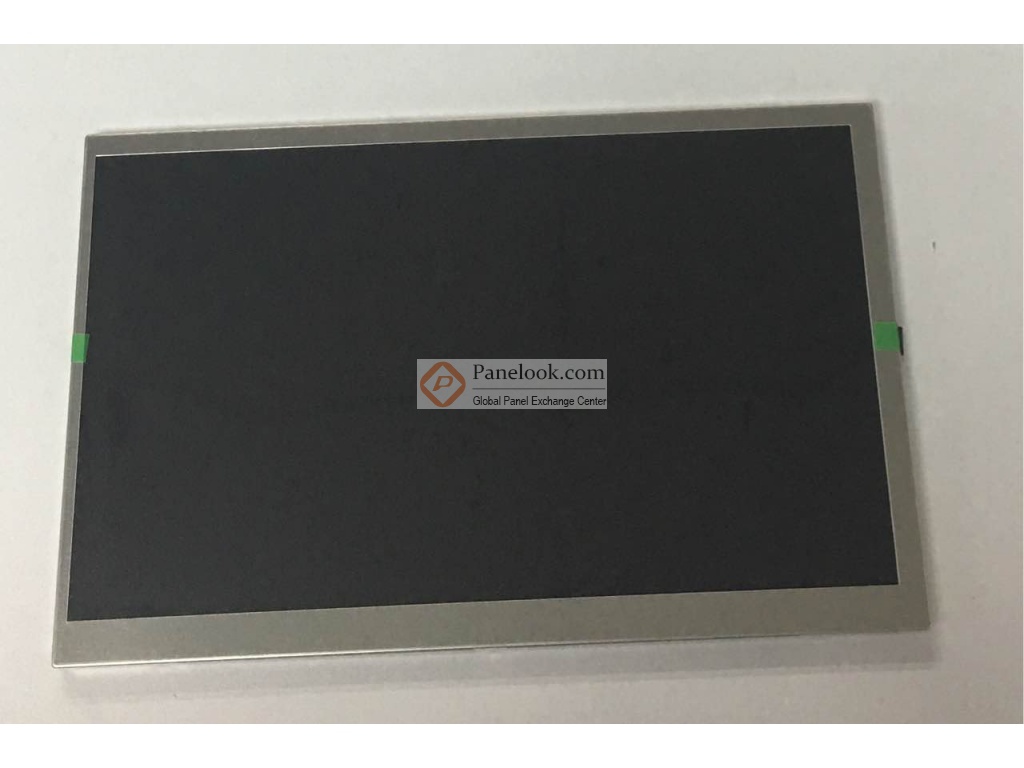

CLAA101WK01 XN (别名: CLAA101WK01XN)是中华映管 (CPT)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 宽温，3G抗震，高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， 1000hrs reliability, for 北汽 BJ20、欧尚 A800。基于它的特征屏库推荐此型号应用于车载显示等产品。根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年09月16日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2016年3月30日发布的版本号为Ver0.6的产品规格书，CLAA101WK01 XN显示分辨率为1280(RGB)×720 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为224.64(宽)×126.36(高) mm，外观尺寸为238.8(宽)×148(高)×8.4(厚) mm，可视尺寸为227.64(宽)×129.36(高) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重430g (Typ.)。背光方面此产品采用了6S5P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。CLAA101WK01 XN采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/12.4/24.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA101WK01 XN的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
