RGB垂直条状
解析度
1280(RGB)×720, WXGA, 16:9
- 面板重量
- 315g (Typ.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 显示亮度
- 500 cd/m² (Typ.)
- 对比度
- 900:1 (Typ.) (透射)
- 推荐视向
- 全视角
- 响应时间
- 25 (Typ.)(Tr+Td) ms
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 显示模式
- HFFS，常黑显示，透射式
- 支持颜色
- 262K/16.7M, 70% NTSC
- 应用产品
-
- 功率消耗
- 3.98W (Typ.)
- 光源类型
- WLED, 30K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
LVDS (1 ch, 6/8-bit) , 60 pins , FPC
- 电压供应
- 3.3/13.0/24.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 抗振性能 2.9G (28.4 m/s²)
中华映管液晶模组CLAA101WK05 XN规格书
中华映管液晶模组CLAA101WK05 XN验货标准(IIS)
中华映管液晶模组CLAA101WK05 XN概况

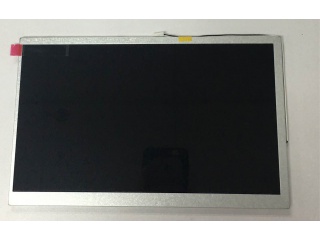

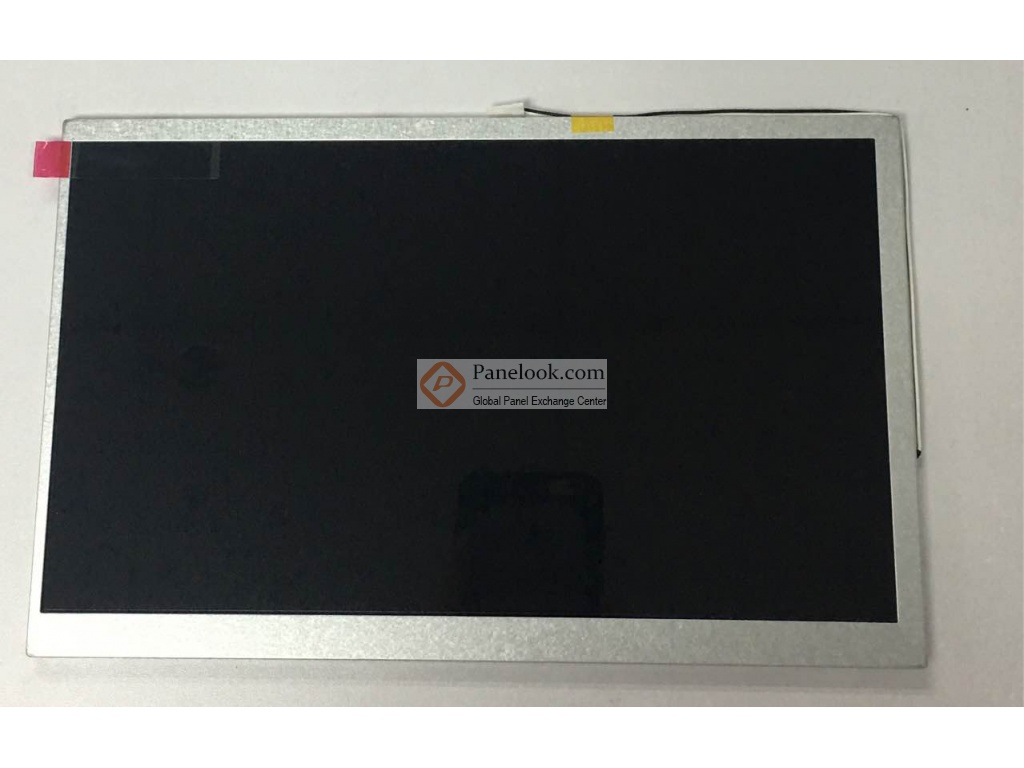

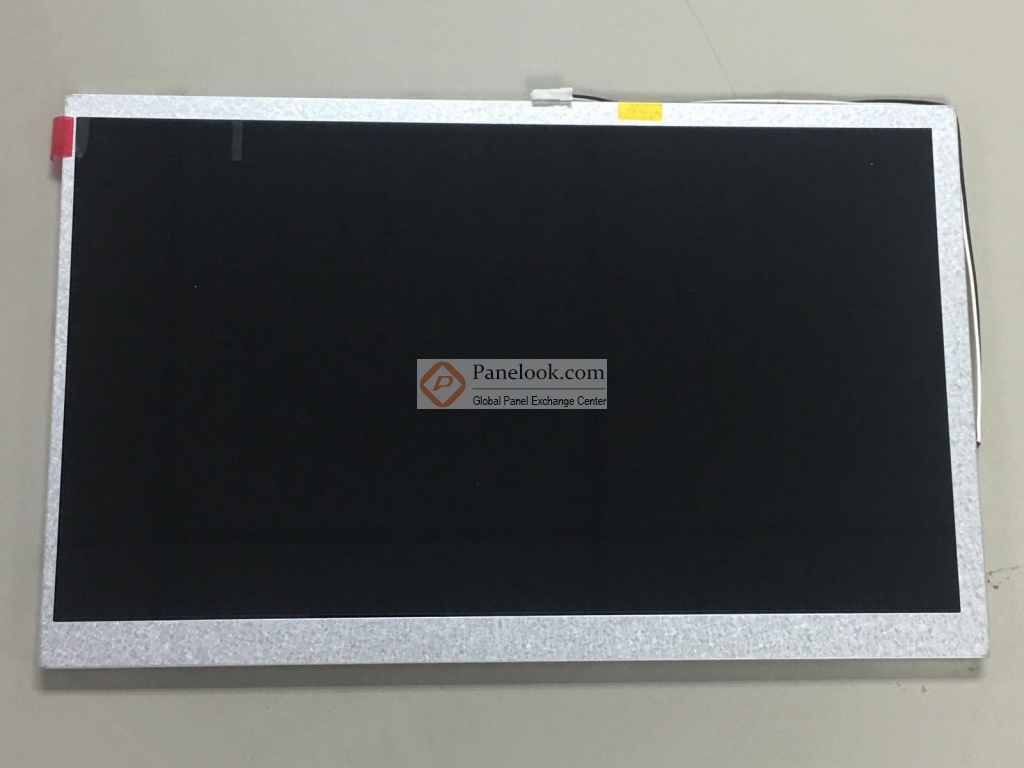

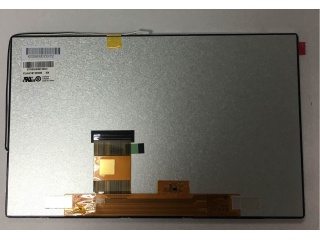

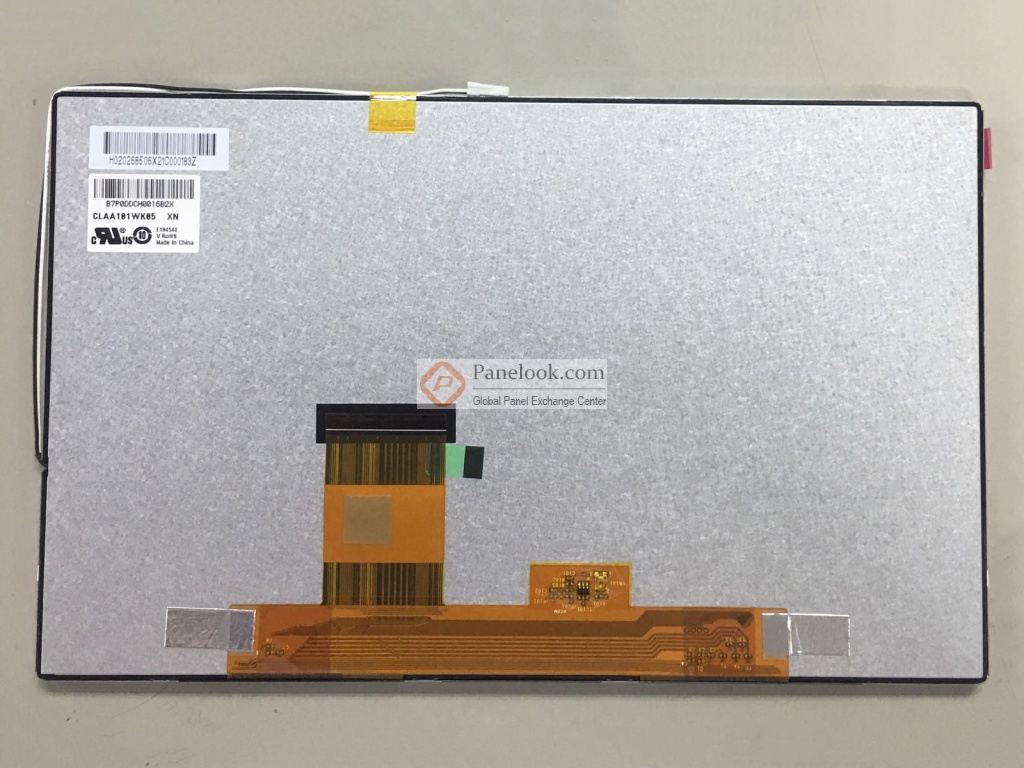

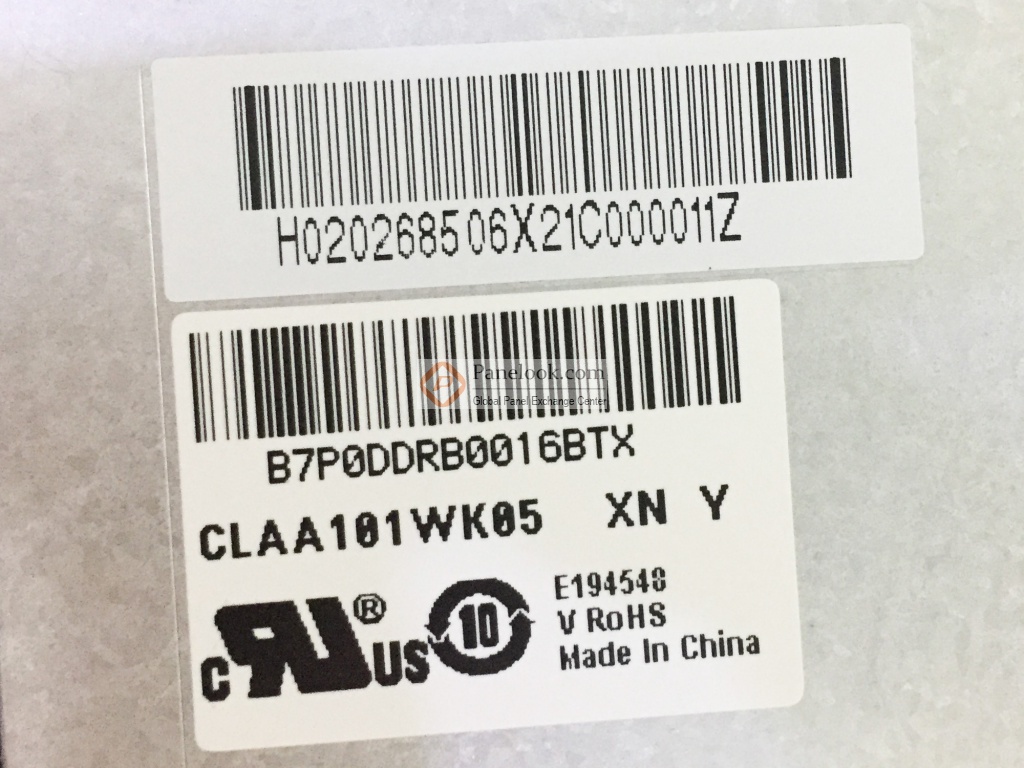

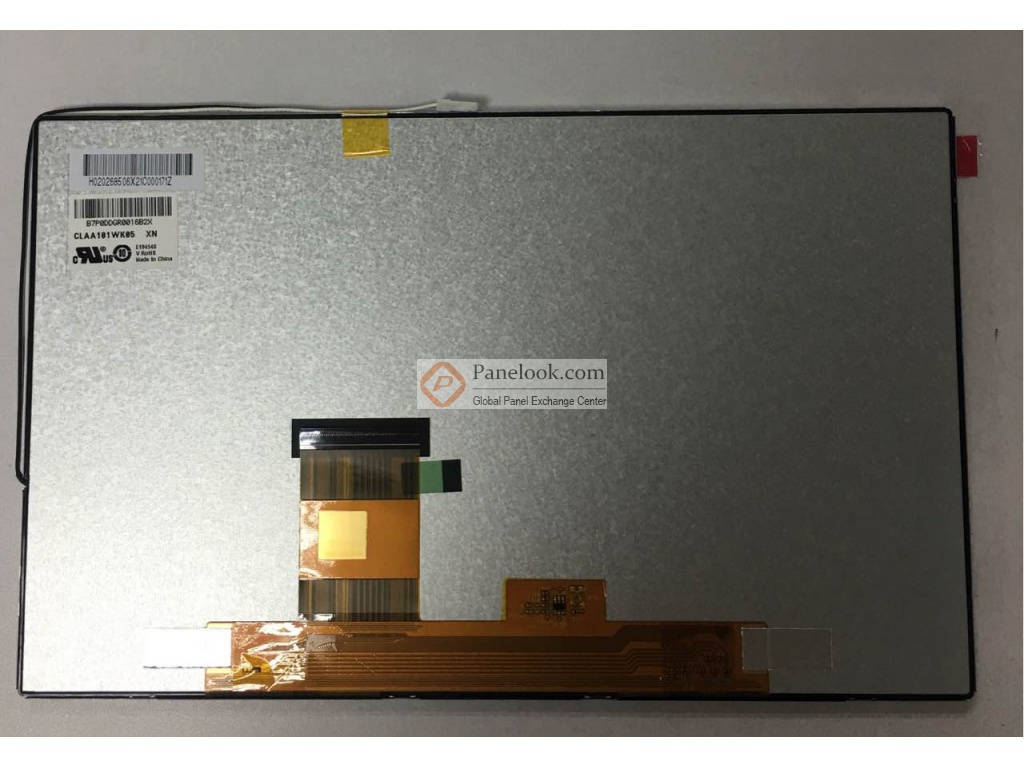

中华映管 (CPT) 推出的CLAA101WK05 XN (别名: CLAA101WK05XN)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于车载显示。根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为已停产。目前CLAA101WK05 XN在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2015年04月27日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2015年11月26日发布的版本号为Rev0.4的产品规格书，CLAA101WK05 XN显示分辨率为1280(RGB)×720 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为224.64×126.36 (宽×高) mm，可视尺寸为227.64×129.36 (宽×高) mm，外观尺寸为238.8(宽)×148(高)×6.3(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重315g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。CLAA101WK05 XN采用了LVDS (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/13.0/24.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA101WK05 XN液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA101WK05 XN的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
