RGB垂直条状
- 显示区域
- 344.232(H)×193.536(V) mm
- 外观尺寸
- 359.5(H)×223.8(V)×3.8(D) mm
- 面板重量
- 420g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 200 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (TM)
- 可视角度
- 45/45/15/35 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 8 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型
- WLED, 12K小时, 含LED驱动
- 信号接口
- LVDS (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B156XW04 V1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B156XW04 V1规格书 |
HW0A_1A |
English |
1.4 M |
32 |
2009-12-7 |
最新 |
|
友达液晶模组B156XW04 V1验货标准(IIS)
友达液晶模组B156XW04 V1综述

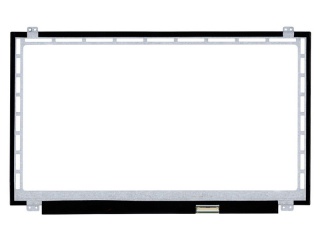

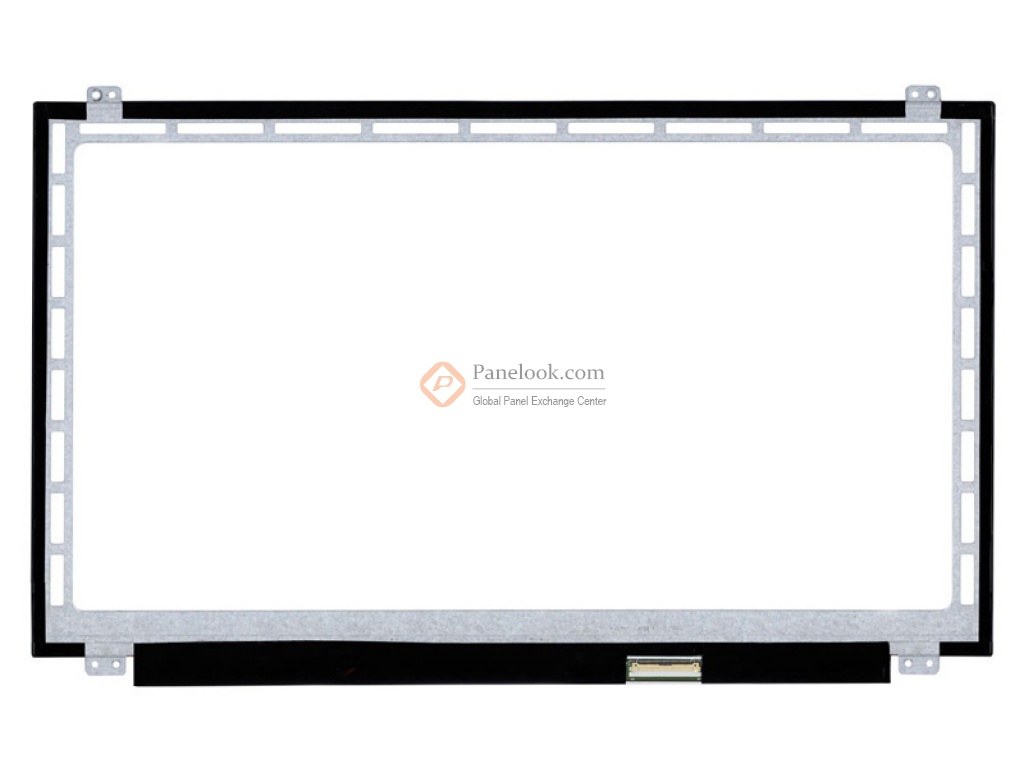

友达 (AUO) 推出的B156XW04 V1 (别名: B156XW04 V.1) (产品代码: AUO41EC)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2010年Q1量产，当前生产状态为已停产。目前B156XW04 V1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月21日对此型号首次建立参数，并于2025年02月12日对参数进行了最后更新。根据友达 (AUO)于2009年12月7日发布的版本号为HW0A_1A的产品规格书，B156XW04 V1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为359.5(宽)×223.8(高)×3.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重420g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。B156XW04 V1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B156XW04 V1液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B156XW04 V1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
