23个兼容型号
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
B156XW04 V7规格书 | HW2A_Ver1.0 | English | 1.3 M | 35 | 2013-4-19 | 最新 | |
|
|
B156XW04 V7规格书 | HW0A_Ver0.2 | English | 2.2 M | 36 | 2013-1-16 |

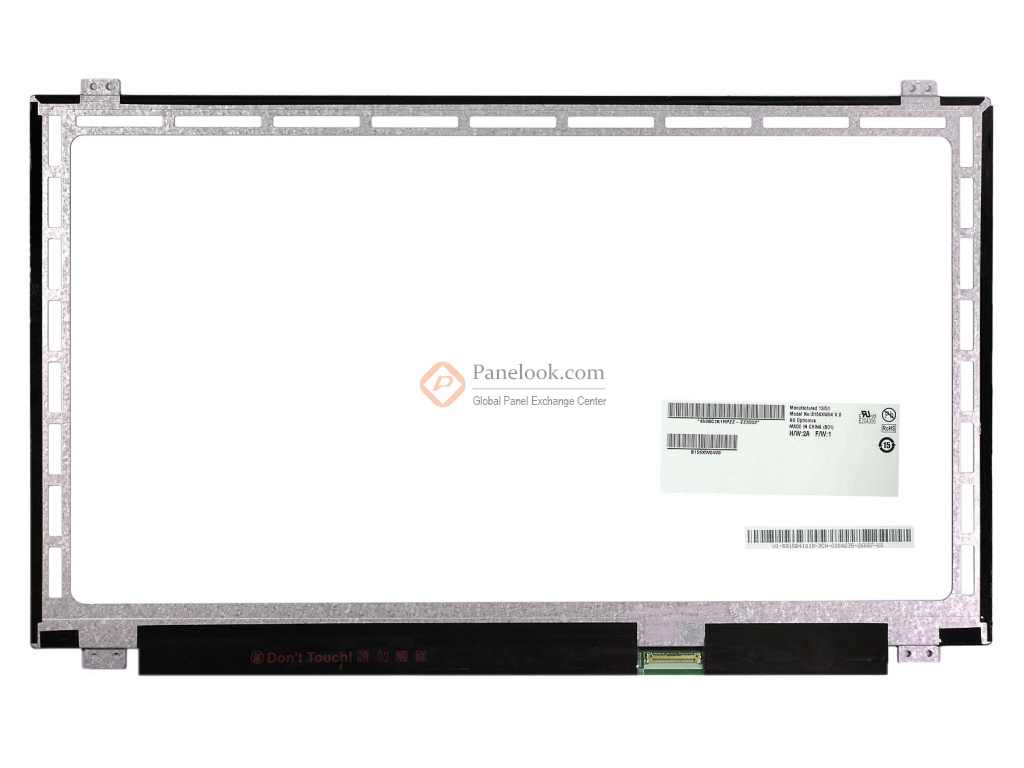

B156XW04 V7 (别名: B156XW04 V.7) (产品代码: AUO47EC)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2013年4月19日发布的版本号为HW2A_Ver1.0的产品规格书，B156XW04 V7显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，可视尺寸为346.2×195.5 (宽×高) mm，外观尺寸为359.5×223.8 (宽×高)×3.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重420g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B156XW04 V7采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B156XW04 V7液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B156XW04 V7的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q3量产，于2014年Q4停产，当前生产状态为已停产。目前B156XW04 V7在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年11月20日对此型号首次建立参数，并于2022年01月06日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
