| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA070LFB1 CW规格书 | Rev1.0 | English | 751.8 K | 20 | 2015-6-3 | 最新 |

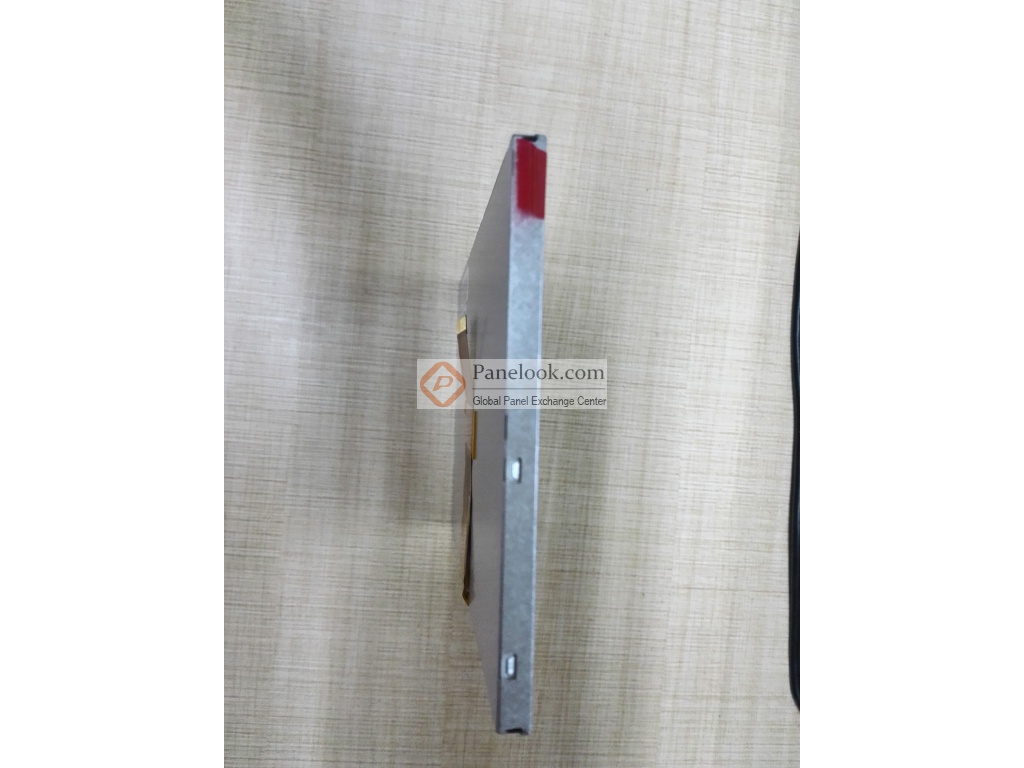

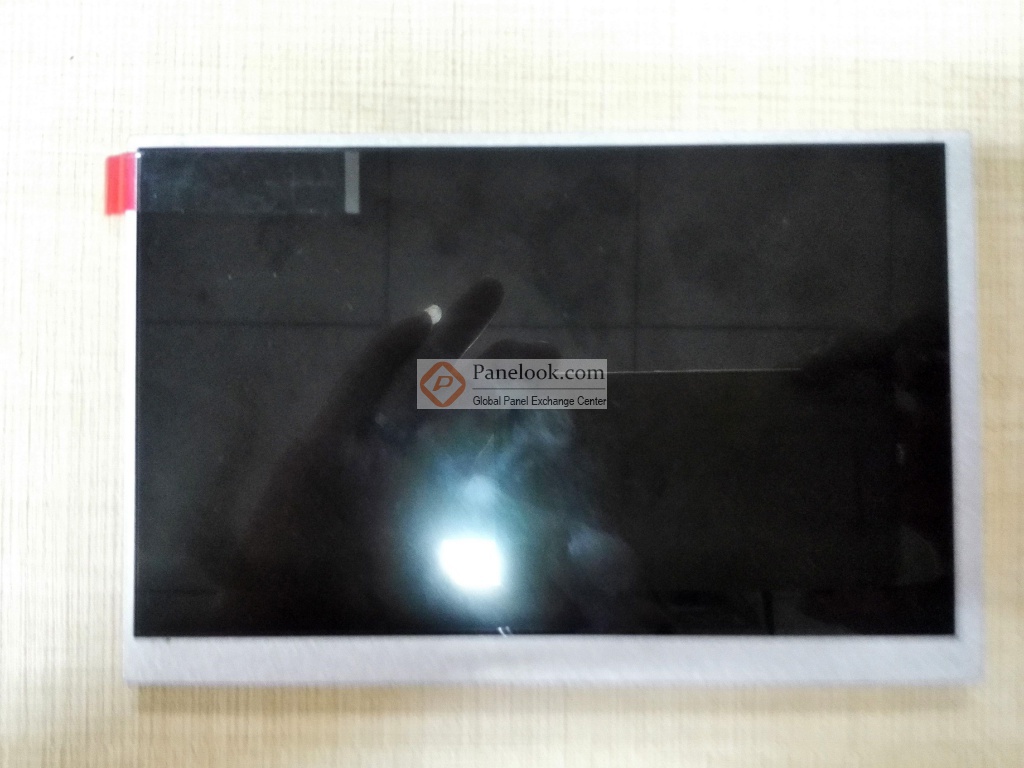

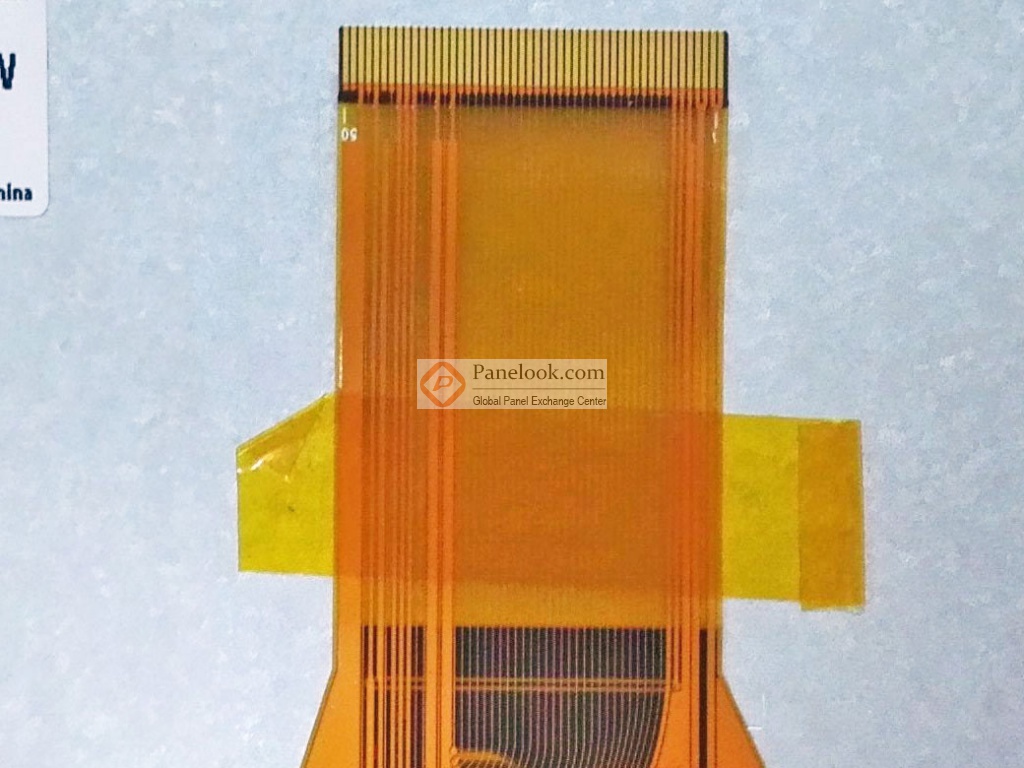

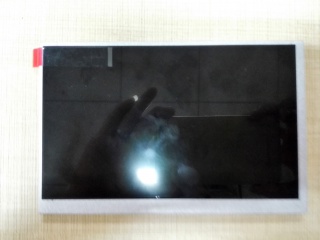

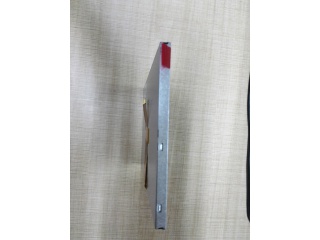

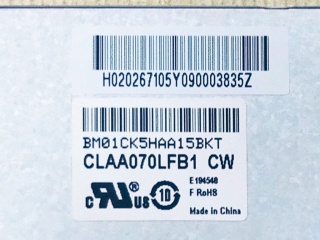

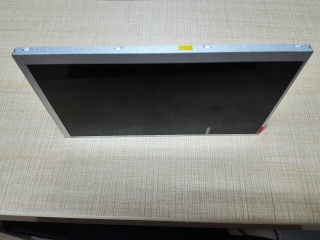

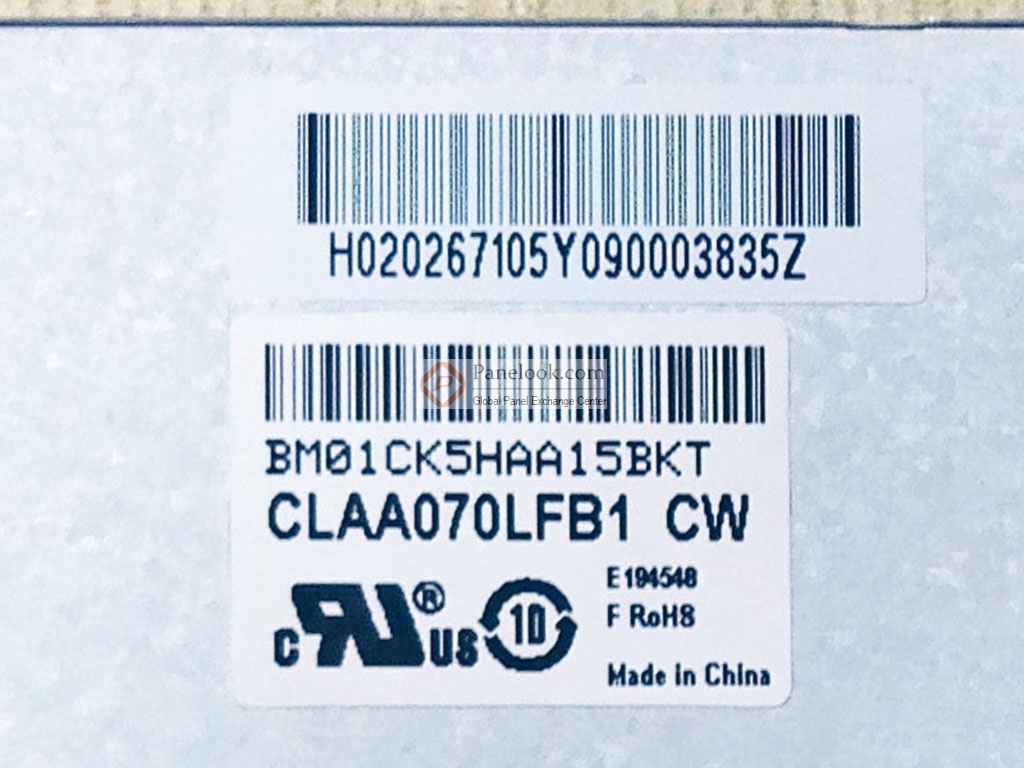

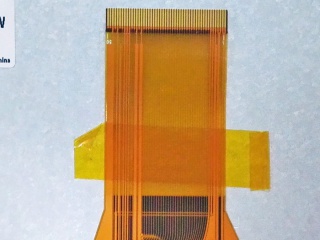

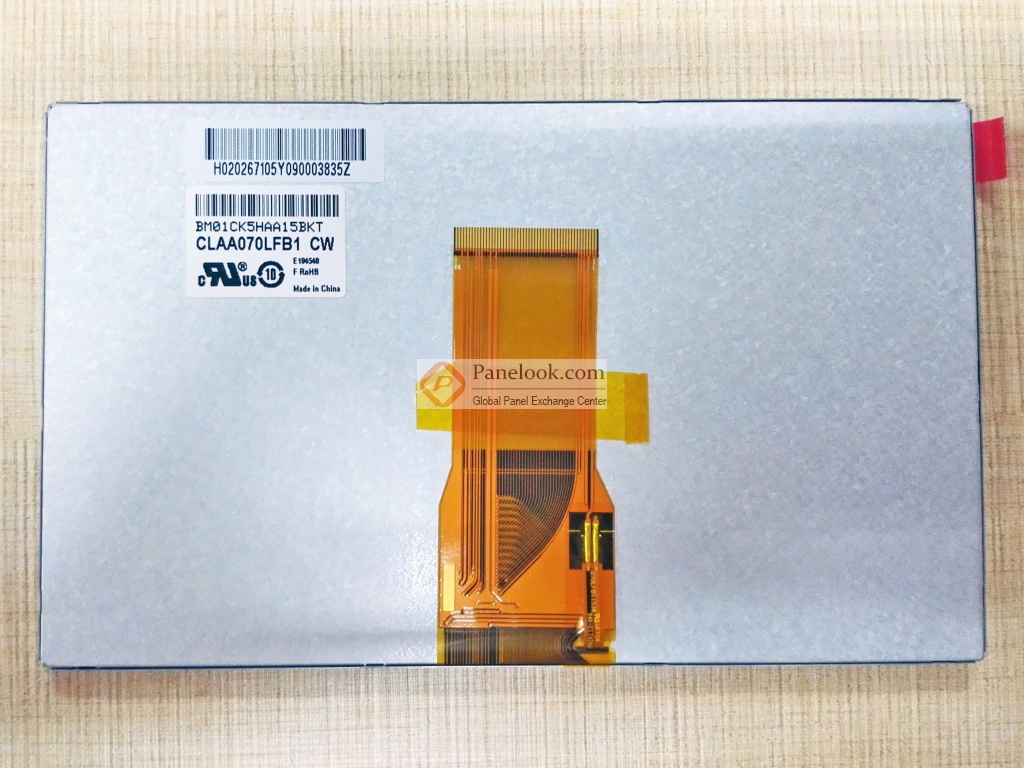

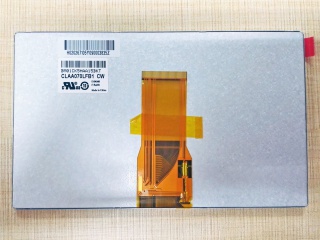

中华映管 (CPT) 推出的CLAA070LFB1 CW是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 宽温，3G抗震，高亮度，白光LED背光，上/下,左/右翻转显示，表面雾面。它的工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 85°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于工业，车载显示。根据屏库掌握的情报此产品于2015年Q3量产，当前生产状态为已停产。目前CLAA070LFB1 CW在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年04月11日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2015年6月3日发布的版本号为Rev1.0的产品规格书，CLAA070LFB1 CW显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×85.92 (宽×高) mm，可视尺寸为157.42×89.46 (宽×高) mm，外观尺寸为164.9(宽)×100(高)×6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重152g (Typ.)。背光方面此产品采用了3S11P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。CLAA070LFB1 CW采用了TTL (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/9.6/18.0/-6V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA070LFB1 CW液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA070LFB1 CW的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
