RGB垂直条状
解析度
640(RGB)×480, VGA, 4:3
- 面板重量
- 86.0±4.3g
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 350 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- 12 o'clock
- 响应时间
- 20 (Typ.)(Tr+Td) ms
- 可视角度
- 70/70/70/60 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 16.7M, 50% NTSC
- 应用产品
-
- 功率消耗
- -
- 光源类型
- 3S5P WLED, 50K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
45 pins Parallel RGB (1 ch, 8-bit) + SPI , FPC
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 -20 ~ 70 °C, 存储温度 -20 ~ 70 °C

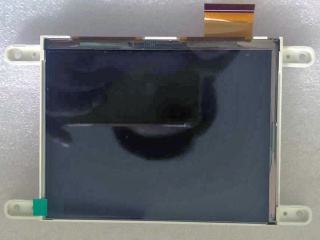

天马液晶模组TM050QDH04规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
TM050QDH04规格书 |
Ver2.1 |
English |
935.8 K |
25 |
2011-3-1 |
最新 |
|
|
|
TM050QDH04规格书 |
Ver1.3 |
English |
922.6 K |
24 |
2010-12-15 |
|
|
天马液晶模组TM050QDH04综述
TM050QDH04是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定NT39403B + NT39207驱动IC。根据天马 (TIANMA)于2011年3月1日发布的版本号为Ver2.1的产品规格书，TM050QDH04显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为101.568×76.176 (宽×高) mm，外观尺寸为113.6×88.4 (宽×高)×10(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重86.0±4.3g。背光方面此产品采用了3S5P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。TM050QDH04采用了Parallel RGB (1 ch, 8-bit) + SPI信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM050QDH04液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM050QDH04的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前TM050QDH04在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年03月22日对此型号首次建立参数，并于2024年04月09日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C。基于它白光LED背光，寿命大于5万小时，表面雾面等特征，此型号推荐使用于可视电话。
|
