天马液晶模组TM050QDH03概况-全球液晶屏交易中心-屏库

人气指数：8168 2025-10-30 06:34

天马液晶模组TM050QDH03主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2010,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌: 天马 (TIANMA)
型号名称: TM050QDH03

屏幕尺寸: 5.0英寸
面板类型: a-Si TFT-LCD, 液晶模组

分辨率: 640(RGB)×480, VGA, 4:3
像素布局: RGB垂直条状

显示区域: 101.568×76.176 mm (H×V)
外观尺寸: 113.6×88.4×10 mm (H×V×D)

屏幕重量: 86.0±4.3g
表面处理: 雾面，Hard coating (3H)

屏幕亮度: 350 cd/m² (Typ.)
对比度: 500:1 (Typ.) [透射]

最佳视向: 12 o'clock
光学模式: TN，常白显示，透射式

可视角度: 70/70/70/60 (Typ.)(CR≥10)
响应速度: 20 (Typ.)(Tr+Td) ms

颜色数量

16.7M, 50% NTSC

适用于

功率消耗: -
背光类型: 3S5P WLED, 50K小时, 含LED驱动

刷新频率: 60Hz
触摸功能: 无触摸

信号系统: Parallel RGB (1 ch, 8-bit) + SPI , FPC , 45 pins

供应电压: 3.3V (Typ.)

最大额定: 存储温度 -20 ~ 70 °C 工作温度 -20 ~ 70 °C

天马液晶模组TM050QDH03规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TM050QDH03规格书	Ver1.4	English	839.4 K	24	2011-2-28	最新	付费下载
	TM050QDH03规格书	Ver1.2	English	840.8 K	24	2010-12-2		付费下载

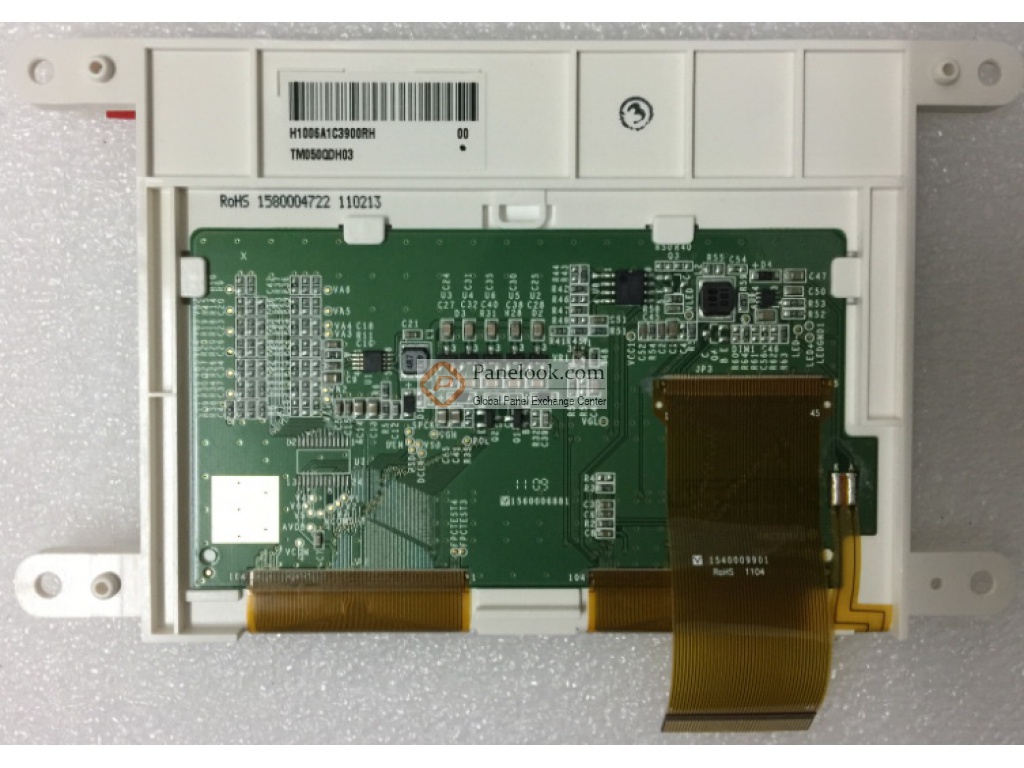

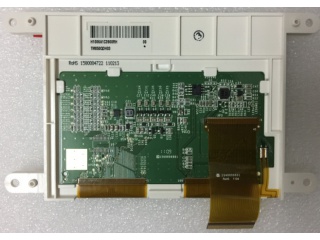

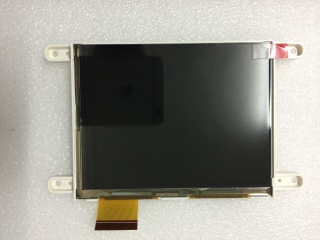

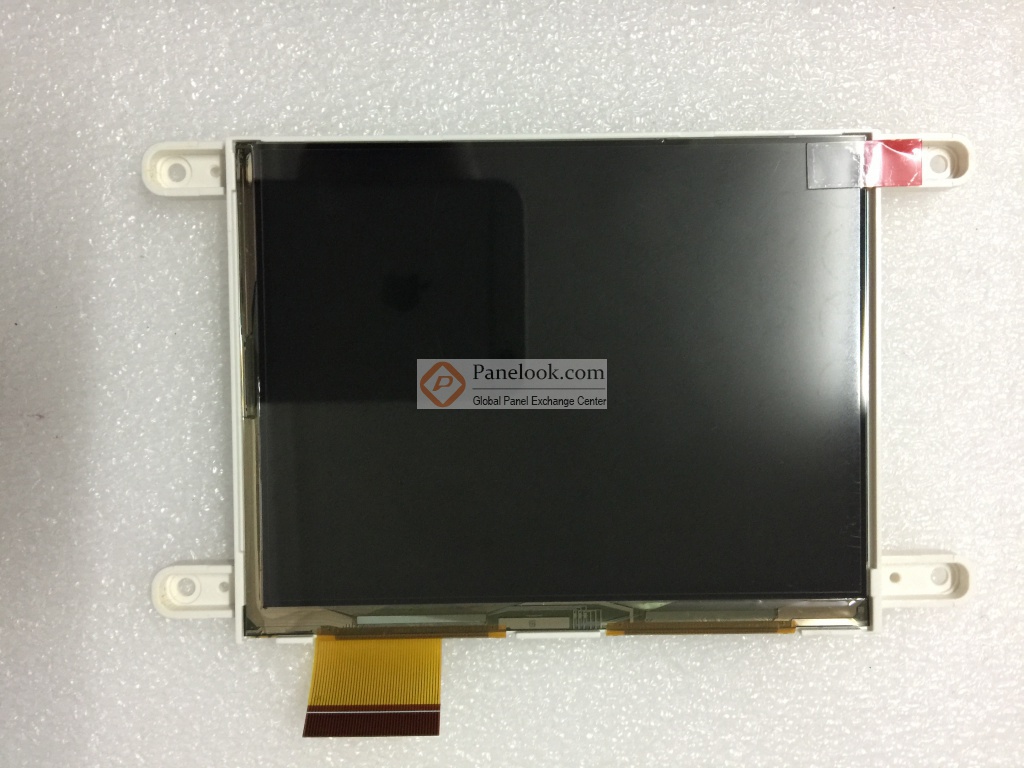

天马液晶模组TM050QDH03图片

天马液晶模组TM050QDH03摘要

天马 (TIANMA) 推出的TM050QDH03是一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C。此型号适合应用于可视电话。本产品已邦定NT39403B + NT39207驱动IC。根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前TM050QDH03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年03月22日对此型号首次建立参数，并于2025年10月30日对参数进行了最后更新。根据天马 (TIANMA)于2011年2月28日发布的版本号为Ver1.4的产品规格书，TM050QDH03显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为101.568×76.176 (宽×高) mm，外观尺寸为113.6(宽)×88.4(高)×10(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重86.0±4.3g。背光方面此产品采用了3S5P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动。TM050QDH03采用了Parallel RGB (1 ch, 8-bit) + SPI信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM050QDH03液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM050QDH03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
