| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AT050TN22 V.1规格书 | Final Ver01 | English | 1.1 M | 24 | 2009-12-17 | 最新 | |
|
|
AT050TN22 V.1规格书 | Final Ver01 | English | 1.1 M | 24 | 2008-5-12 | ||
|
|
AT050TN22 V.1规格书 | Final Ver.01 | English | 840.5 K | 24 | 2008-5-12 | ||
|
|
AT050TN22 V.1规格书 | Pre Ver01 | English | 658.7 K | 23 | 2008-3-10 | ||
|
|
AT050TN22 V.1规格书 | Final Ver01 | English | 1.1 M | 24 | 2008-12-9 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
AT050TN22 V.1产品停产通知单（EOL） | 20130116 | 2013-1-16 | 下载文件 |

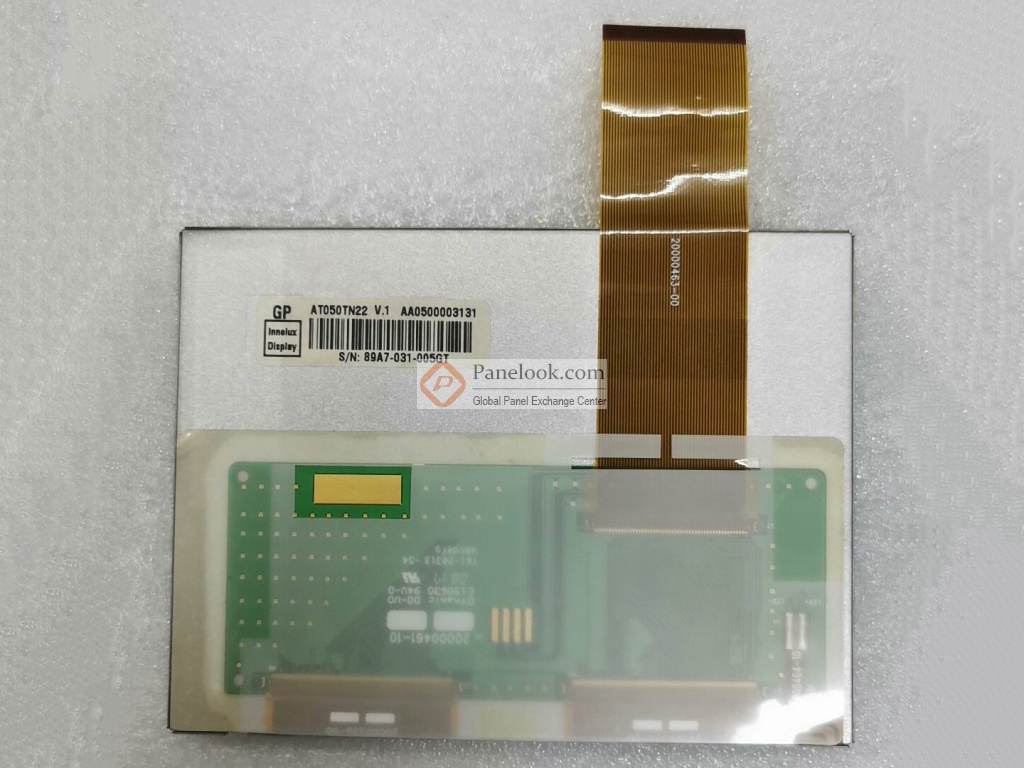

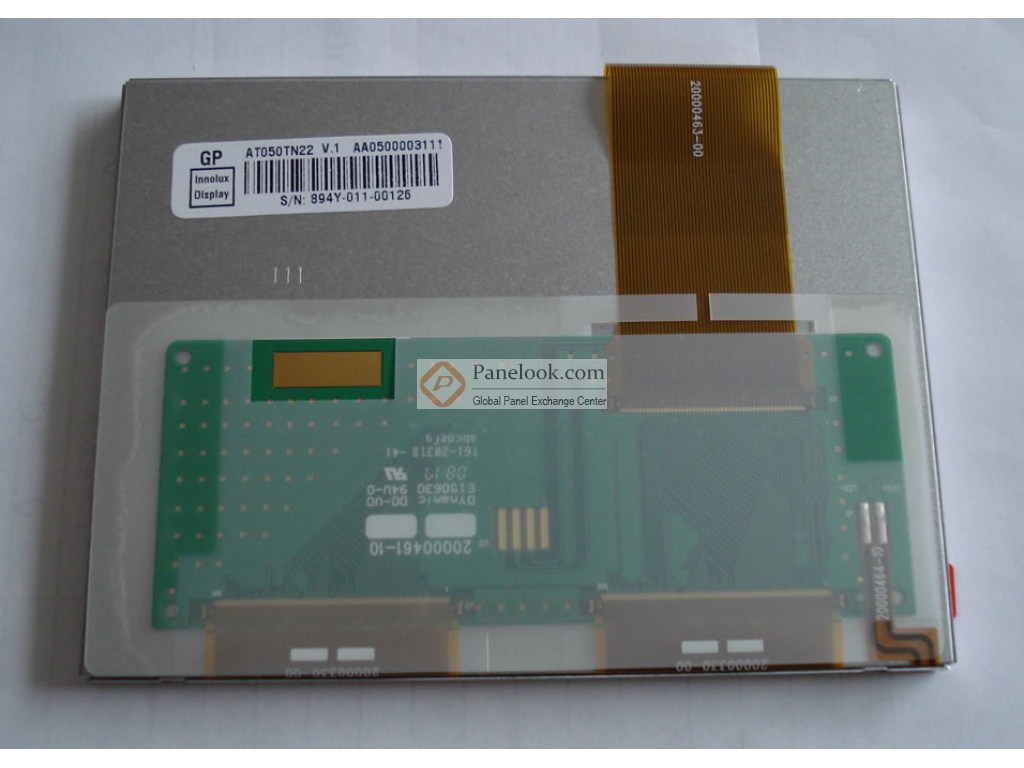

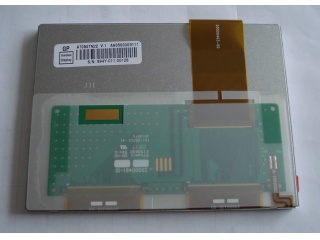

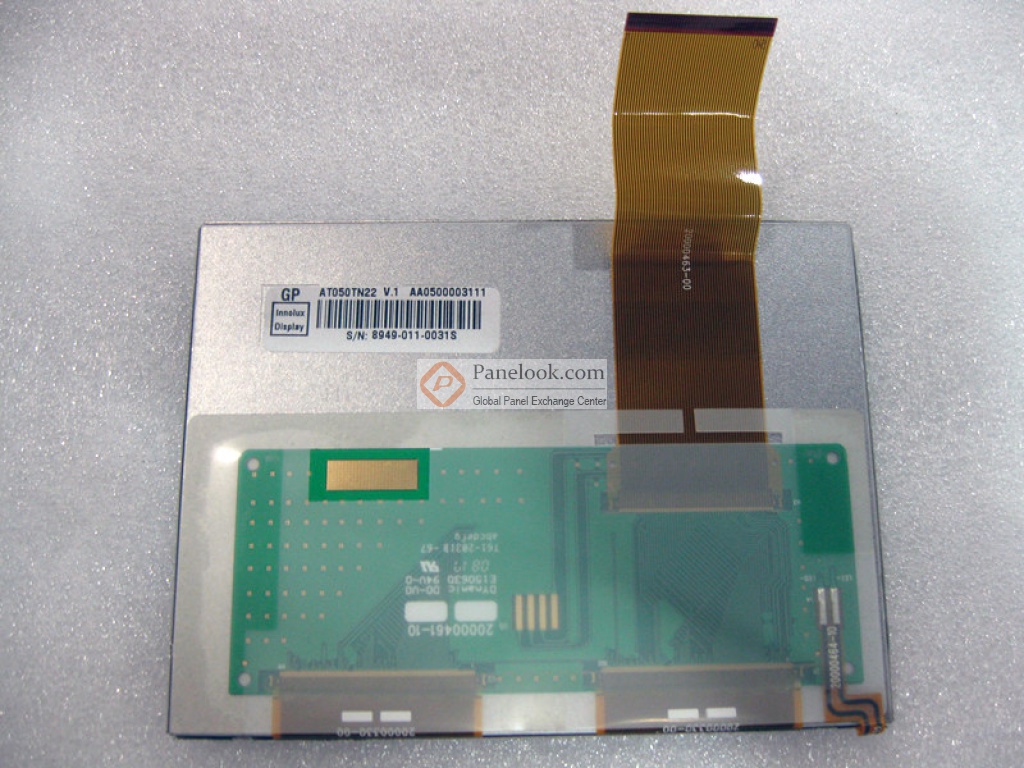

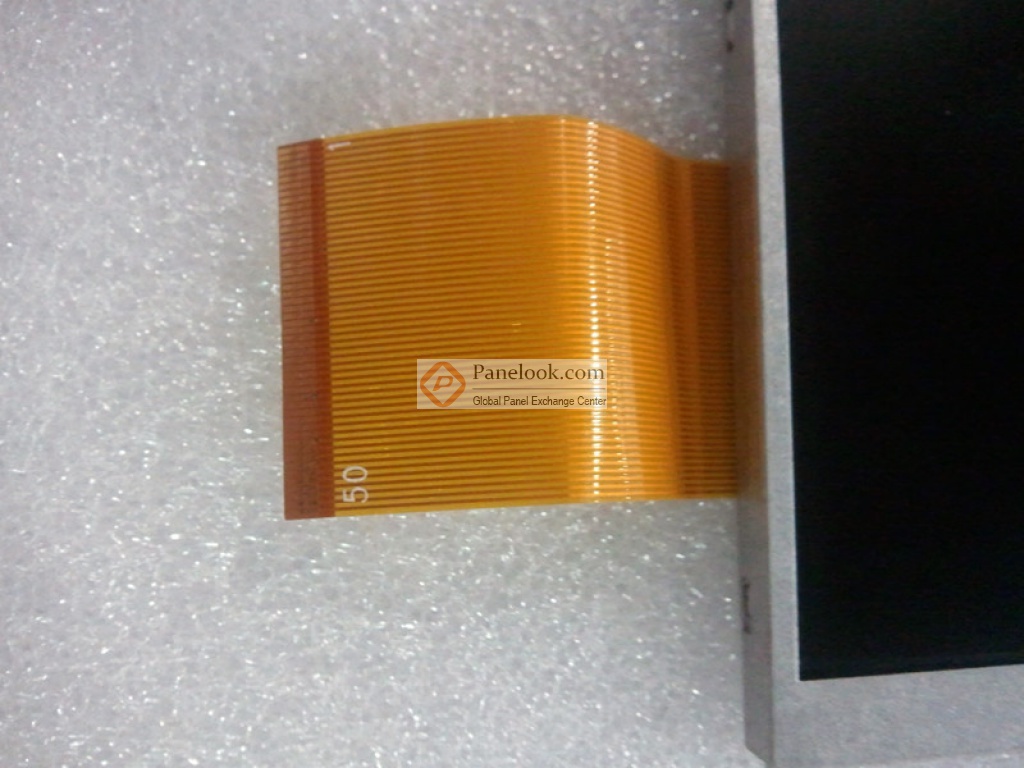

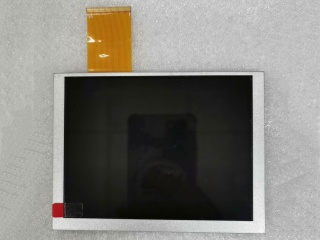

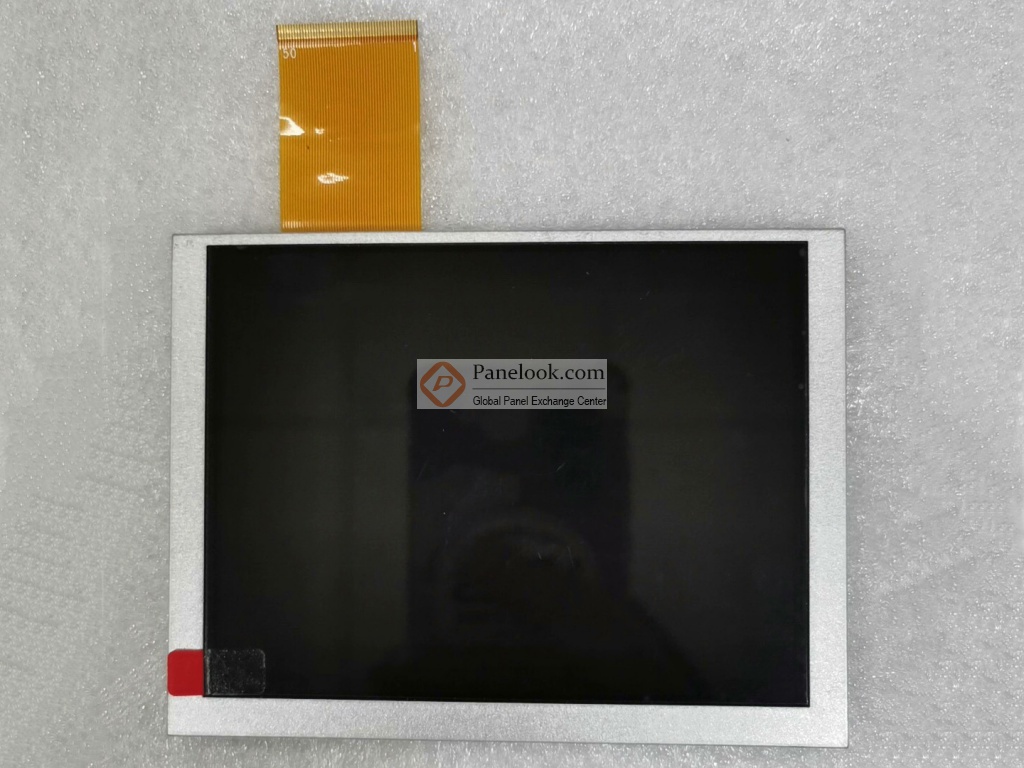

群创 (Innolux) 推出的AT050TN22 V.1是一款采用a-Si TFT-LCD技术的5.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，上/下,左/右翻转显示，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于数码相框，可视门铃。根据屏库掌握的情报此产品于2008年Q4量产，于2013年Q3停产，当前生产状态为已停产。目前AT050TN22 V.1在屏库上有5条现货信息、2家供应商信息，交易氛围活跃。屏库于2012年04月21日对此型号首次建立参数，并于2025年02月28日对参数进行了最后更新。根据群创 (Innolux)于2009年12月17日发布的版本号为Final Ver01的产品规格书，AT050TN22 V.1显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为101.568×76.176 (宽×高) mm，外观尺寸为117.65(宽)×88.43(高)×6.6(厚) mm，表面处理为雾面，产品净重108g (Typ.)。背光方面此产品采用了3S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT050TN22 V.1采用了Parallel RGB (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL)。如果开发新产品想采用AT050TN22 V.1液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于AT050TN22 V.1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
