| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 天马 (TIANMA) |
| 2.4英寸 |
| 240(RGB)×320, QVGA, 3:4 |
| 36.72(H)×48.96(V) mm |
| 12.0g (Typ.) |
| 200 cd/m² (Typ.) |
70/70/70/60 (Typ.)(CR≥10)  |
| 12 o'clock |
| 262K, 53% NTSC |
| 60Hz |
| - |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| TM024HDH49-03 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |

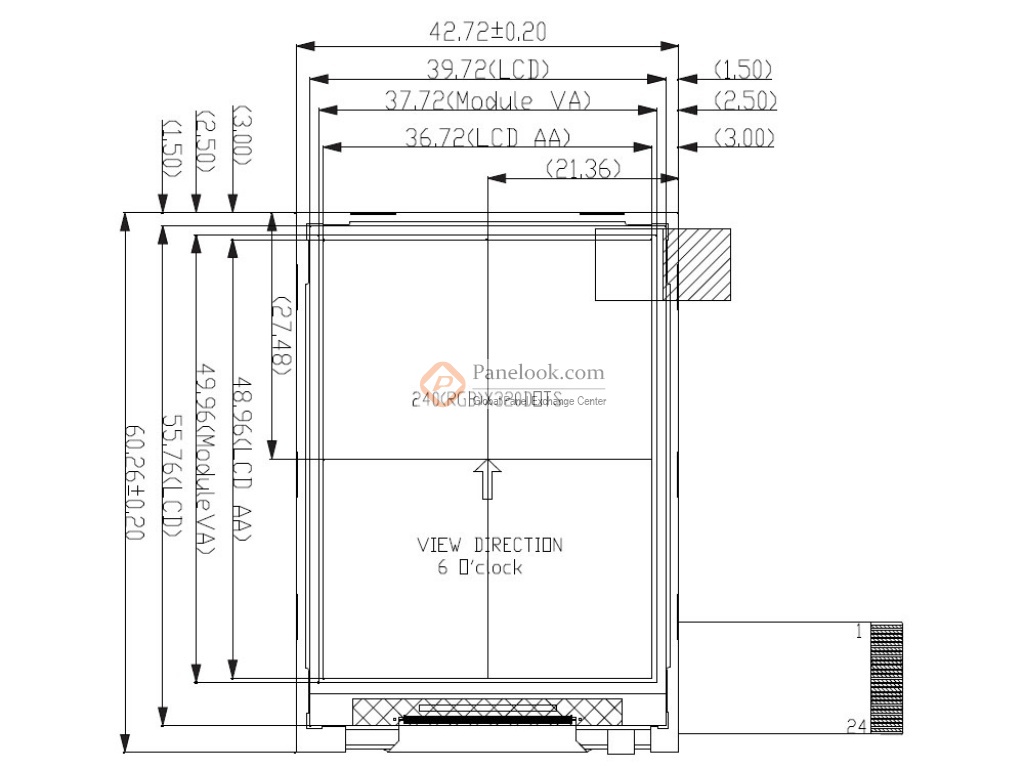

| 42.72(H)×60.26(V)×2.45(D) mm | |
| Clear | |
| 500:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 无触摸 | |
| 1S4P WLED, 20K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| 8/9/16/18-bit 8080 并口 , 24 pins , FPC |
| 2.8/2.8V (Typ.)(IOVCC/VCC) |
| 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C |
深圳市
深圳市
深圳市
上海市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM024HDH49-03规格书 | Pre Ver1.0 | English | 5.1 M | 22 | 2017-8-14 | 最新 |
天马 (TIANMA) 推出的TM024HDH49-03是一款采用a-Si TFT-LCD技术的2.4英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于手机，手持终端。本产品已邦定ILI9341驱动IC。根据屏库掌握的情报此产品于2018年Q1量产，当前生产状态为量产中。目前TM024HDH49-03在屏库上有1条现货信息、6家供应商信息，交易氛围活跃。屏库于2023年12月07日对此型号首次建立参数，并于2024年04月11日对参数进行了最后更新。根据天马 (TIANMA)于2017年11月15日发布的版本号为Pre Ver1.0的产品规格书，TM024HDH49-03显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为36.72×48.96 (宽×高) mm，外观尺寸为42.72(宽)×60.26(高)×2.45(厚) mm，表面处理为Clear，产品净重12.0g (Typ.)。背光方面此产品采用了1S4P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM024HDH49-03采用了8/9/16/18-bit 8080 并口信号接口，总共24 pins，采用FPC连接，驱屏电压为2.8/2.8V (Typ.)(IOVCC/VCC)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM024HDH49-03液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM024HDH49-03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
