| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 天马 (TIANMA) |
| 2.4英寸 |
| 240(RGB)×320, QVGA, 3:4 |
| 36.72×48.96 mm (H×V) |
| 12.0g (Typ.) |
| 200 cd/m² (Typ.) |
| 12 o'clock |
70/70/70/60 (Typ.)(CR≥10)  |
| 262K, 53% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TM024HDH49-01 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |

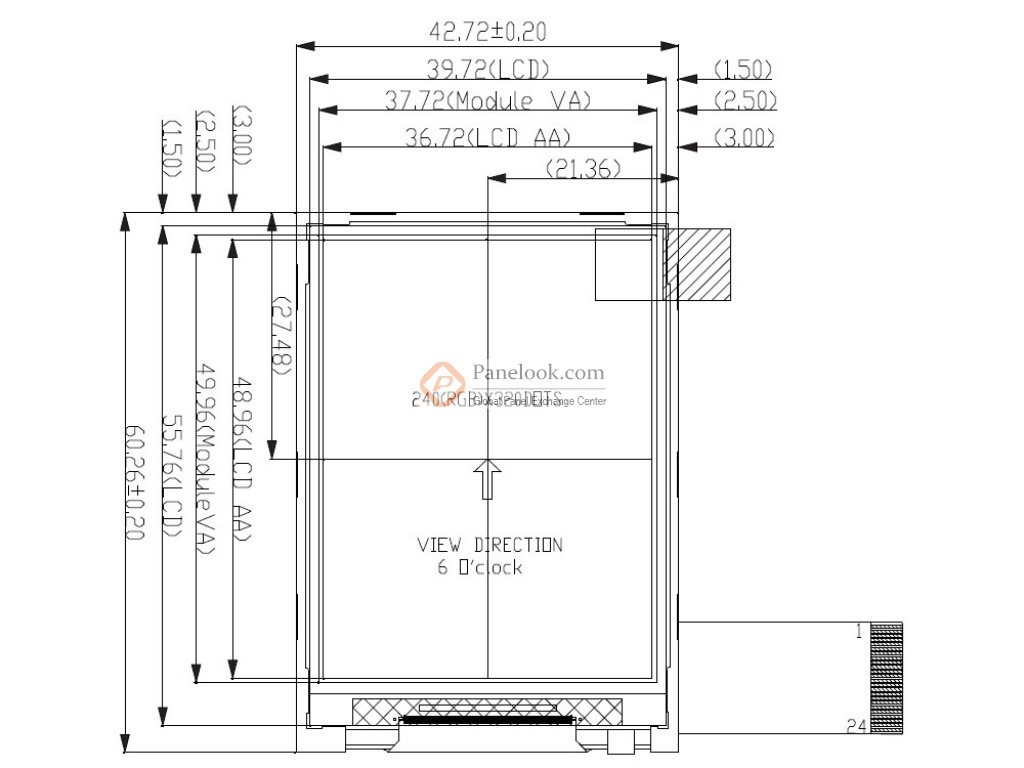

| 42.72×60.26×2.45 mm (H×V×D) | |
| Clear | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 1S4P WLED, 20K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| 8/9/16/18-bit 8080 并口 , 24 pins , FPC |
| 2.8/2.8V (Typ.)(IOVCC/VCC) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM024HDH49-01规格书 | Final Ver2.9 | English | 832.1 K | 22 | 2015-12-8 | 最新 |
TM024HDH49-01是天马 (TIANMA)推出的一款2.4吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。它的典型特征屏库总结为: 肖像模式，白光LED背光。基于它的特征屏库推荐此型号应用于手机，手持终端等产品。本产品已邦定HX8347-G驱动IC。根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为量产中。目前此型号在屏库上有1条现货信息、3家供应商信息，交易氛围清淡。屏库于2023年12月01日对此型号首次建立参数，并于2024年11月22日对参数进行了最后更新。根据天马 (TIANMA)于2015年12月8日发布的版本号为Final Ver2.9的产品规格书，TM024HDH49-01显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为36.72(宽)×48.96(高) mm，外观尺寸为42.72(宽)×60.26(高)×2.45(厚) mm，表面处理为Clear，产品净重12.0g (Typ.)。背光方面此产品采用了1S4P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM024HDH49-01采用了8/9/16/18-bit 8080 并口信号接口，总共24 pins，采用FPC连接，驱屏电压为2.8/2.8V (Typ.)(IOVCC/VCC)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于TM024HDH49-01的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
