| 制造商 | 天马 (TIANMA) | 型号 | TM024HDH49-00 |
|---|---|---|---|
| 对角尺寸 | 2.4英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |

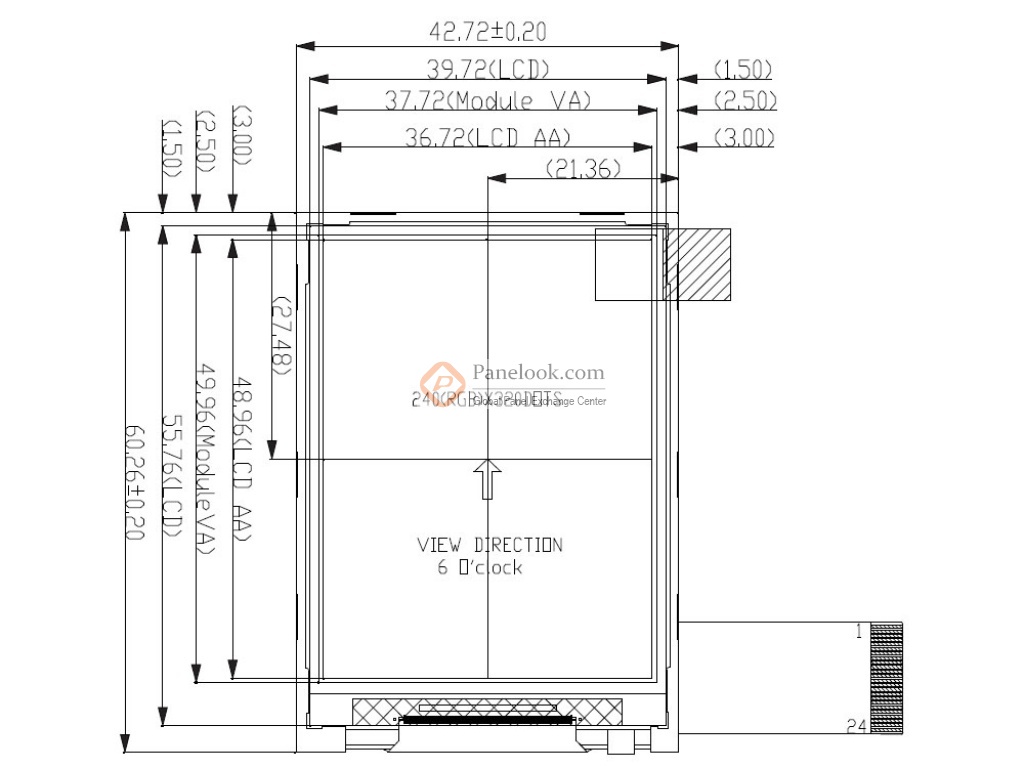

| 显示区域 | 36.72(W)×48.96(H) mm | 外观尺寸 | 42.72(W)×60.26(H)×2.45(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 240(RGB)×320, QVGA, 3:4 |
| 面板重量 | 12.0g (Typ.) | 表面处理 | Clear |
| 显示亮度 | 200 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 12 o'clock | 响应时间 | 20 (Typ.)(Tr+Td) ms |
| 可视角度 | 70/70/70/60 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 53% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 1S4P WLED, 20K小时, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 24 pins 8/9/16/18-bit 8080 并口 , FPC | ||
| 电压供应 | 2.8/2.8V (Typ.)(IOVCC/VCC) | ||
| 应用环境 | 工作温度 -20 ~ 70 °C , 存储温度 -30 ~ 80 °C | ||
上海市
深圳市
深圳市
深圳市
厦门市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM024HDH49-00规格书 | Final Ver3.0 | English | 749.9 K | 22 | 2015-12-8 | 最新 | |
|
|
TM024HDH49-00规格书 | Pre Ver1.1 | English | 1.9 M | 24 | 2014-5-19 | ||
|
TM024HDH49-00规格书 | Pre Ver1.0 | English | 1.8 M | 24 | 2010-12-28 |
天马 (TIANMA) 推出的TM024HDH49-00是一款采用a-Si TFT-LCD技术的2.4英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于手机，手持终端。本产品已邦定ILI9341驱动IC。根据屏库掌握的情报此产品于2014年Q3量产，当前生产状态为量产中。目前TM024HDH49-00在屏库上有8条现货信息、11家供应商信息，交易氛围十分活跃。屏库于2015年05月28日对此型号首次建立参数，并于2025年05月13日对参数进行了最后更新。根据天马 (TIANMA)于2015年12月8日发布的版本号为Final Ver3.0的产品规格书，TM024HDH49-00显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为36.72×48.96 (宽×高) mm，外观尺寸为42.72(宽)×60.26(高)×2.45(厚) mm，表面处理为Clear，产品净重12.0g (Typ.)。背光方面此产品采用了1S4P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM024HDH49-00采用了8/9/16/18-bit 8080 并口信号接口，总共24 pins，采用FPC连接，驱屏电压为2.8/2.8V (Typ.)(IOVCC/VCC)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TM024HDH49-00液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM024HDH49-00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
