RGB垂直条状
解析度
1920(RGB)×1080, FHD, 16:9
- 面板重量
- 400g (Max.)
- 表面处理
- 雾面
- 显示亮度
- 300 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- -
- 响应时间
- 12 (Typ.)(Tr+Td) ms
- 可视角度
- 45/45/20/40 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 47% NTSC
- 应用产品
-
- 功率消耗
- 5.47W (Max.)
- 光源类型
- 11S4P WLED, 15K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共3条现货>>
京东方液晶模组PT156FHM-N12 VIP卖家现货
PT156FHM-N12 长期供应 生产制造
 深圳市
PT156FHM-N12 长期供应 贸易
深圳市
PT156FHM-N12 长期供应 代理经销
厦门市
京东方液晶模组PT156FHM-N12规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
PT156FHM-N12规格书 |
Rev.P0 |
English |
1.5 M |
38 |
2023-3-10 |
最新 |
|
京东方液晶模组PT156FHM-N12验货标准(IIS)
京东方液晶模组PT156FHM-N12摘要

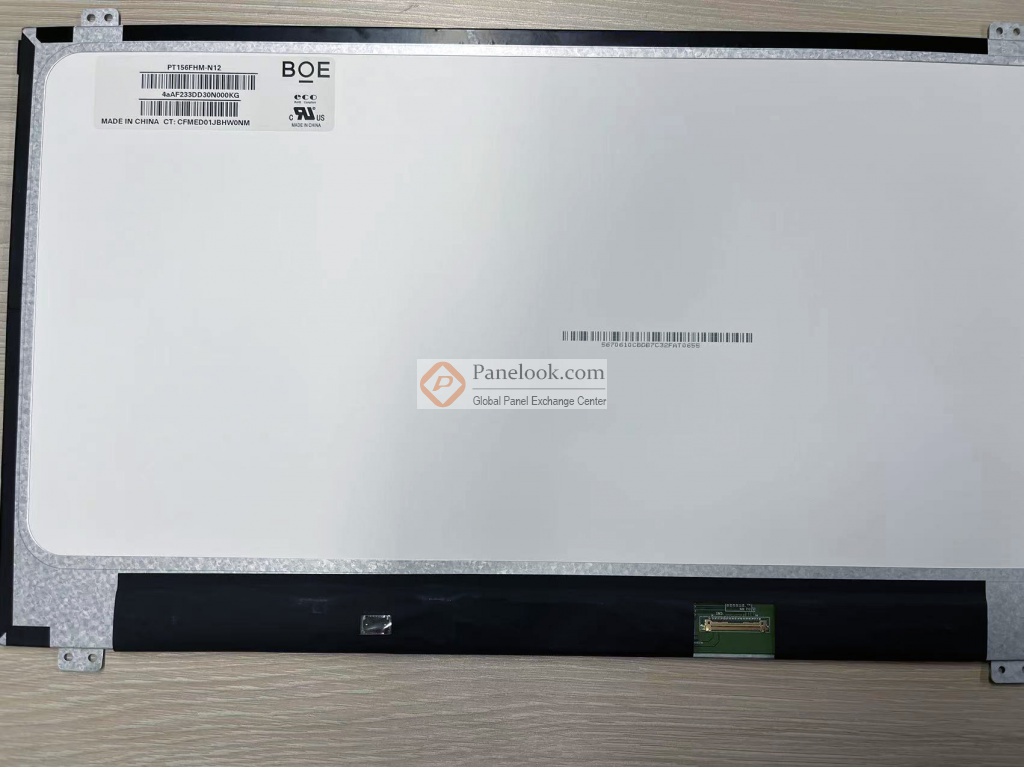

PT156FHM-N12 (产品代码: BOE08C1)是 京东方 (BOE)推出的一款 15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。基于它的特征屏库推荐此型号应用于 工业等产品。根据屏库掌握的情报此产品于2023年Q2量产，当前生产状态为量产中。目前此型号在屏库上有3条现货信息、3家供应商信息，交易氛围活跃。屏库于2023年08月15日对此型号首次建立参数，并于2023年08月16日对参数进行了最后更新。根据京东方 (BOE)于2023年3月10日发布的版本号为Rev.P0的产品规格书，PT156FHM-N12显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，表面处理为雾面，产品净重400g (Max.)。背光方面此产品采用了11S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。PT156FHM-N12采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于PT156FHM-N12的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
