京东方液晶模组NT156WHM-T04概况-全球液晶屏交易中心-屏库

人气指数：3852 2026-01-19 23:57

京东方液晶模组NT156WHM-T04主要参数

现货数量
8999片
长期卖家
10个
求购数量
暂无
生产状态
量产中

客户发样
2020,Q3
开始量产
2020,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

京东方 (BOE)

15.6英寸

1366(RGB)×768, WXGA, 16:9

344.232(H)×193.536(V) mm

365g (Max.)

250 cd/m² (Typ.)

45/45/20/40 (Typ.)(CR≥10)

6 o'clock

262K, 45% NTSC

60Hz

薄屏 (PCBA平直, 厚度≤3.2mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

NT156WHM-T04
a-Si TFT-LCD, 液晶模组
RGB垂直条状
350.66(H)×216.25(V)×3.4(D) mm
镜面 (Haze 0%)，Hard coating (3H)
500:1 (Typ.) (透射)
TN，常白显示，透射式
12 (Typ.)(Tr+Td) ms

On-Cell Touch, I²C
9S4P WLED, 15K小时, 含LED驱动

信号接口
驱屏电压
工作环境

eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

共6条现货>>

京东方液晶模组NT156WHM-T04 VIP卖家现货

深圳市启川光电有限公司

第9年

深圳鑫誉电子科技有限公司

第10年

昆山恒纳川电子科技有限公司

第11年

深圳市爱富佳科技有限公司

第4年

深圳市永兴盛科技有限公司

第13年

深圳市永兴盛科技有限公司

第13年

共10个供应商>>

京东方液晶模组NT156WHM-T04 VIP供应商

深圳市永兴盛科技有限公司

第13年

NT156WHM-T04 长期供应贸易

深圳市

昆山恒纳川电子科技有限公司

第11年

NT156WHM-T04 长期供应贸易

苏州市

深圳市爱富佳科技有限公司

第4年

NT156WHM-T04 长期供应贸易

深圳市

深圳友客科技有限公司

第1年

NT156WHM-T04 长期供应贸易

深圳市

京东方液晶模组NT156WHM-T04规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	NT156WHM-T04规格书	V8.0_Rev.P2	English	2.6 M	67	2020-7-7	最新	付费下载

京东方液晶模组NT156WHM-T04验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
15.6 HD FHD	VIP会员可看	VIP会员可看	A Grade	Rev.O	2019-9-29	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	B Grade	Rev.O	2016-8-23	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	A Grade	Rev.O	2016-8-23	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	A+ Grade	Rev.O	2014-5-13	IIS下载
15.6 HD FHD	VIP会员可看	VIP会员可看	A Grade	Rev.O	2014-5-13	IIS下载

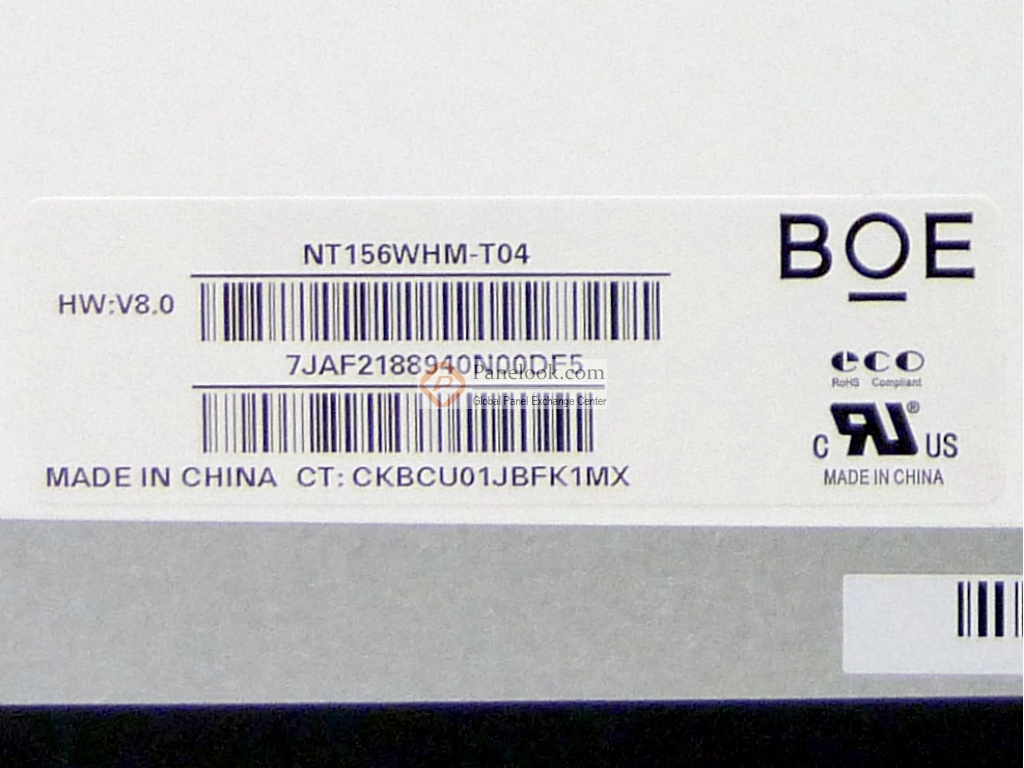

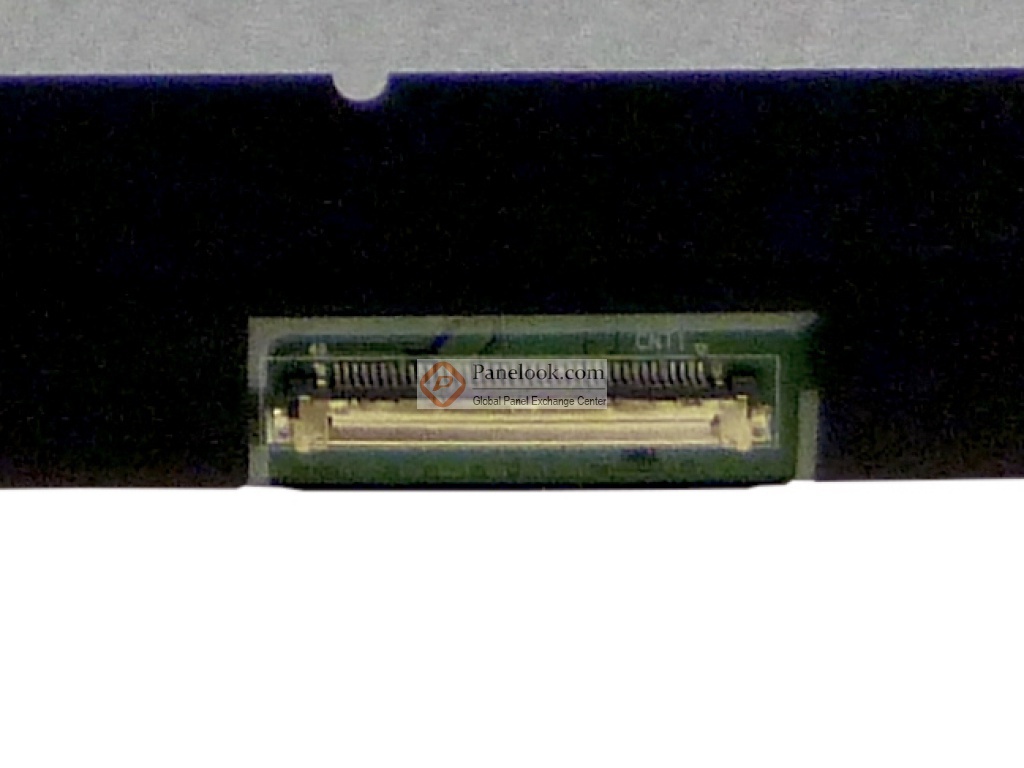

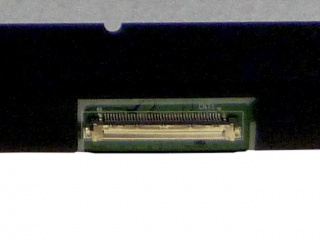

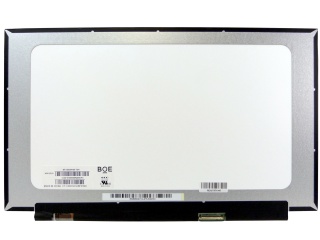

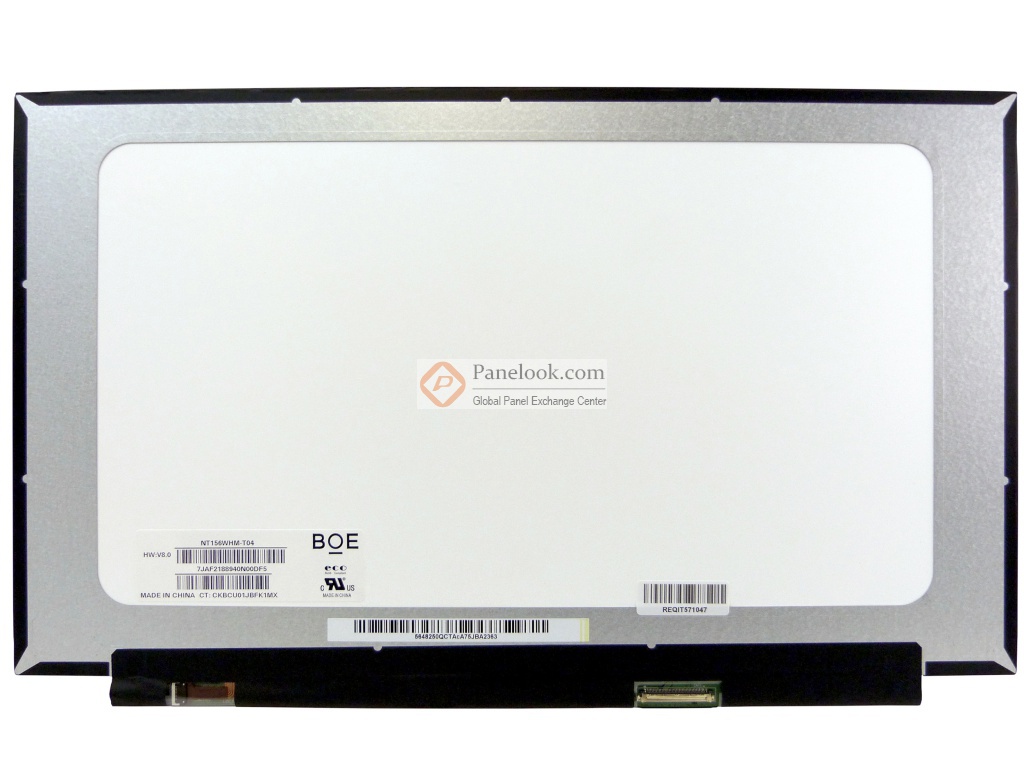

京东方液晶模组NT156WHM-T04图片

京东方液晶模组NT156WHM-T04摘要

NT156WHM-T04 (产品代码: BOE0949)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。根据京东方 (BOE)于2020年7月7日发布的版本号为V8.0_Rev.P2的产品规格书，NT156WHM-T04显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为350.66×216.25 (宽×高)×3.4(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重365g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NT156WHM-T04采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT156WHM-T04液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT156WHM-T04的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前NT156WHM-T04在屏库上有6条现货信息、10家供应商信息，交易氛围十分活跃。屏库于2021年12月20日对此型号首次建立参数，并于2026年01月19日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2等特征，此型号推荐使用于笔记本。
