| 制造商 | 京东方 (BOE) | 型号 | NT156WHM-A00 |
|---|---|---|---|
| 对角尺寸 | 15.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 344.232(W)×193.536(H) mm | 外观尺寸 | 359.5(W)×223.8(H)×3.8(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1366(RGB)×768, WXGA, 16:9 |
| 面板重量 | 395g (Max.) | 表面处理 | Hard coating (7H) |
| 显示亮度 | 220 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 12 (Typ.)(Tr+Td) ms |
| 可视角度 | 45/45/20/40 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 45% NTSC | 应用产品 | |
| 外观样式 | 中厚 (PCBA平直, 厚3.4~4.0mm) | 光源类型 | 9S4P WLED, 15K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 投射电容触摸屏, 光学贴合, I²C/USB |

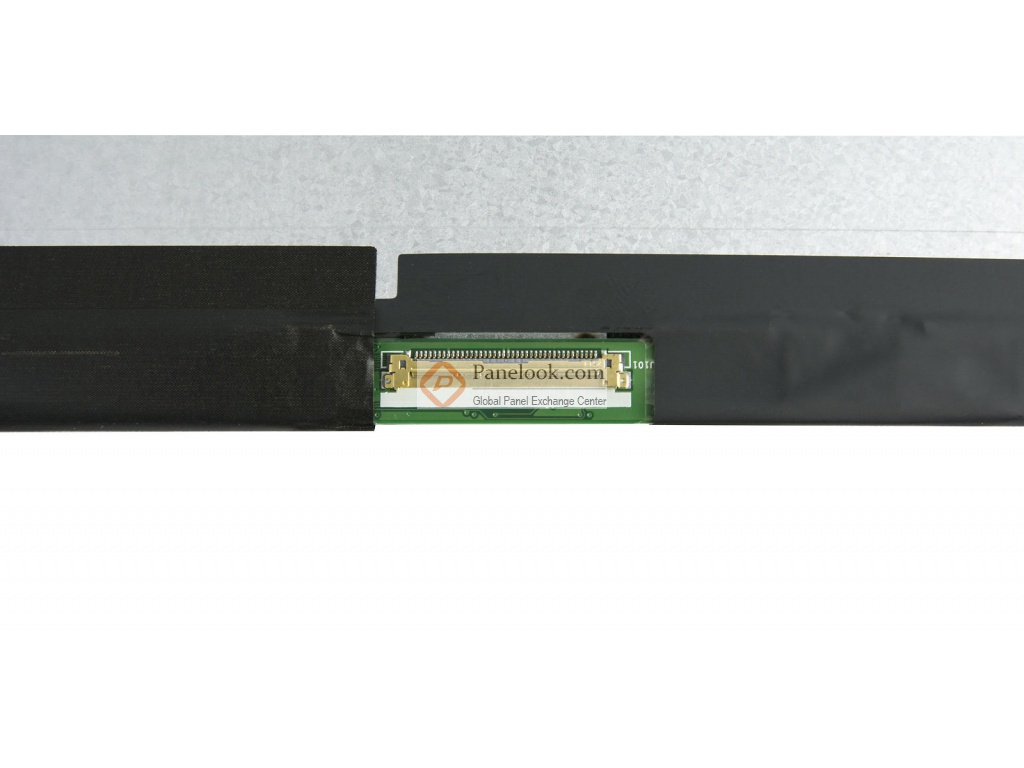

| 接口类型 | 40 pins eDP (1 Lane) , eDP1.2 , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NT156WHM-A00规格书 | Rev.P0 | English | 1.2 M | 36 | 2014-8-6 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2019-9-29 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
11.6~15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.A | 2014-9-15 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2014-5-13 | IIS下载 |

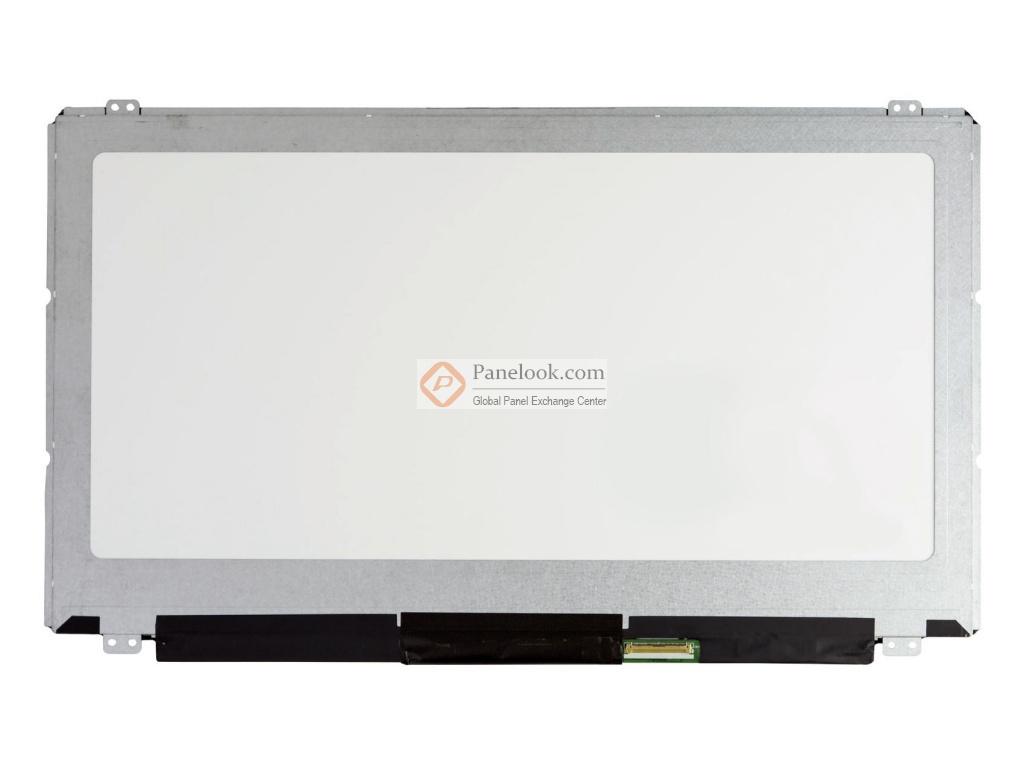

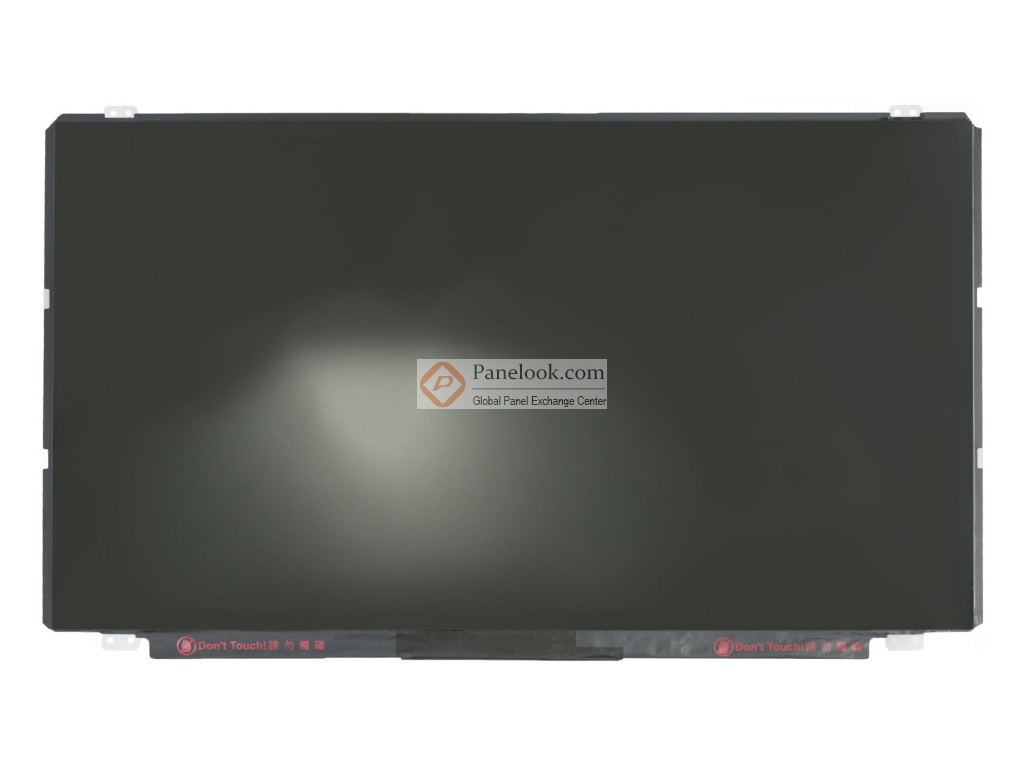

NT156WHM-A00 (产品代码: BOE0627)是京东方 (BOE)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，投射电容触摸屏, 光学贴合。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装， eDP1.2, OGS。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、2家供应商信息，交易氛围清淡。屏库于2016年04月20日对此型号首次建立参数，并于2023年08月01日对参数进行了最后更新。根据京东方 (BOE)于2014年8月6日发布的版本号为Rev.P0的产品规格书，NT156WHM-A00显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为359.5(宽)×223.8(高)×3.8(厚) mm，表面处理为Hard coating (7H)，产品净重395g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NT156WHM-A00采用了eDP (1 Lane)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NT156WHM-A00的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
