RGB垂直条状
解析度
1366(RGB)×768, WXGA, 16:9
- 面板重量
- 365g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 显示亮度
- 220 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 12 (Typ.)(Tr+Td) ms
- 可视角度
- 45/45/20/40 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 45% NTSC
- 应用产品
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 9S4P WLED, 15K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- On-Cell Touch, USB
- 接口类型
-
40 pins eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共7条现货>>
京东方液晶模组NT156WHM-T02 VIP卖家现货
NT156WHM-T02 长期供应 贸易
 深圳市
NT156WHM-T02 长期供应 贸易
深圳市
NT156WHM-T02 长期供应 贸易
苏州市
NT156WHM-T02 长期供应 贸易
深圳市
NT156WHM-T02 长期供应 贸易
深圳市
NT156WHM-T02 长期供应 贸易
深圳市
NT156WHM-T02 长期供应 贸易
深圳市
京东方液晶模组NT156WHM-T02规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NT156WHM-T02规格书 |
V8.0_Rev.P1 |
English |
1.2 M |
35 |
2019-1-10 |
最新 |
|
京东方液晶模组NT156WHM-T02验货标准(IIS)
京东方液晶模组NT156WHM-T02摘要

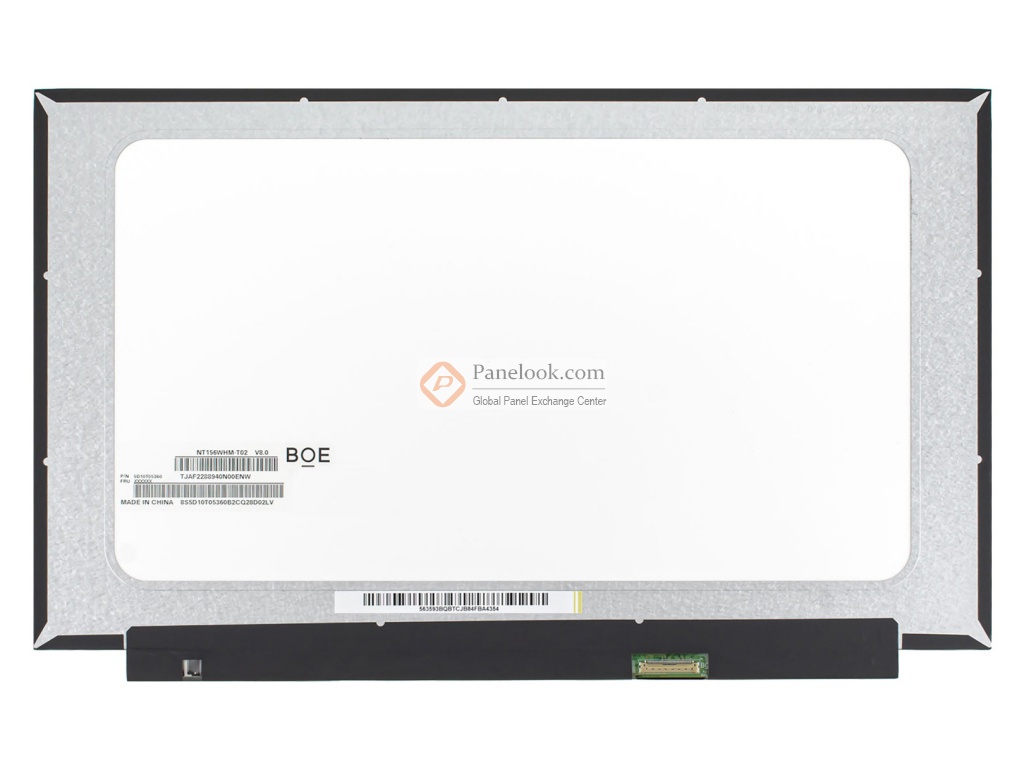

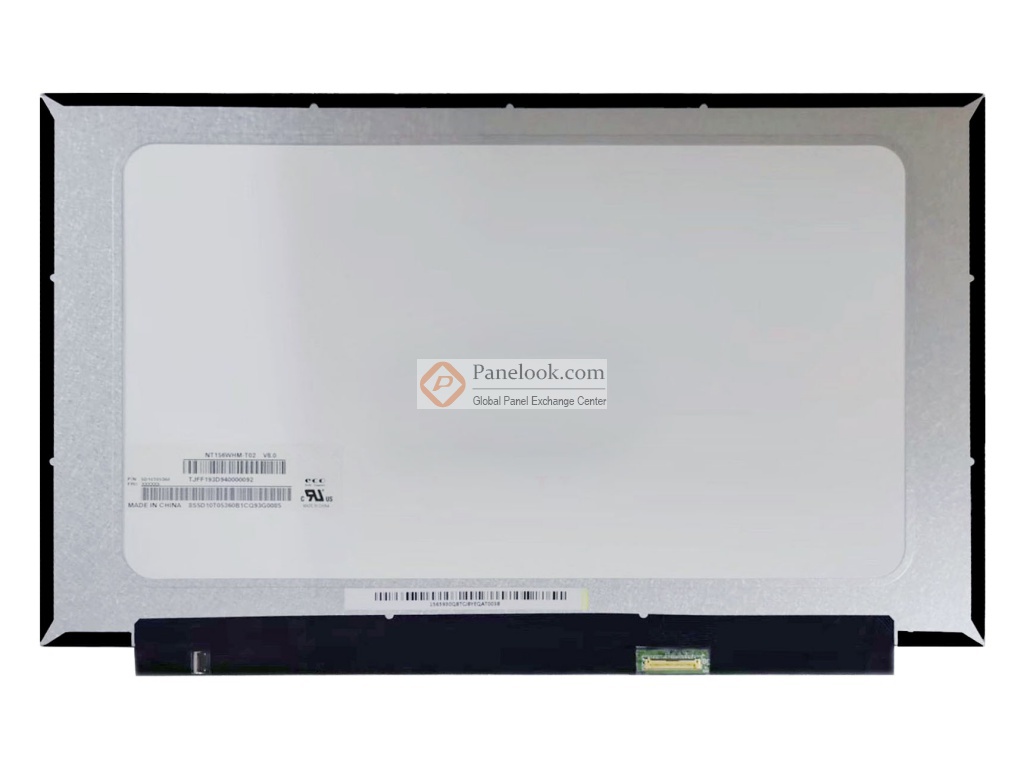

京东方 (BOE) 推出的 NT156WHM-T02 (产品代码: BOE0816)是一款采用a-Si TFT-LCD技术的 15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。屏库总结它的典型特征为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于 笔记本。根据屏库掌握的情报此产品于2019年Q2量产，当前生产状态为量产中。目前NT156WHM-T02在屏库上有7条现货信息、12家供应商信息，交易氛围十分活跃。屏库于2019年11月06日对此型号首次建立参数，并于2024年08月01日对参数进行了最后更新。根据京东方 (BOE)于2019年1月20日发布的版本号为V8.0_Rev.P1的产品规格书，NT156WHM-T02显示分辨率为 1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为350.96(宽)×216.75(高)×3.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重365g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NT156WHM-T02采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT156WHM-T02液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT156WHM-T02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
