RGB垂直条状
- 显示区域
- 309.399×173.952 mm (H×V)
- 外观尺寸
- 315.9×197.54×3.2 mm (H×V×D)
- 屏幕重量
- 290g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 250 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 45/45/20/40 (Typ.)(CR≥10)
- 响应速度
- 12 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 45% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- 8S4P WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- On-Cell Touch, I²C
- 信号系统
- eDP (1 Lane) , eDP1.2 , HBR1 (2.7G/lane) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
共2条现货>>
京东方液晶模组NT140WHM-T04 VIP卖家现货
NT140WHM-T04 长期供应 生产制造
 深圳市
NT140WHM-T04 长期供应 贸易
深圳市
NT140WHM-T04 长期供应 贸易
深圳市
NT140WHM-T04 长期供应 贸易
深圳市
京东方液晶模组NT140WHM-T04规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NT140WHM-T04规格书 |
V8.0_Rev.0 |
English |
2.5 M |
65 |
2020-11-24 |
最新 |
|

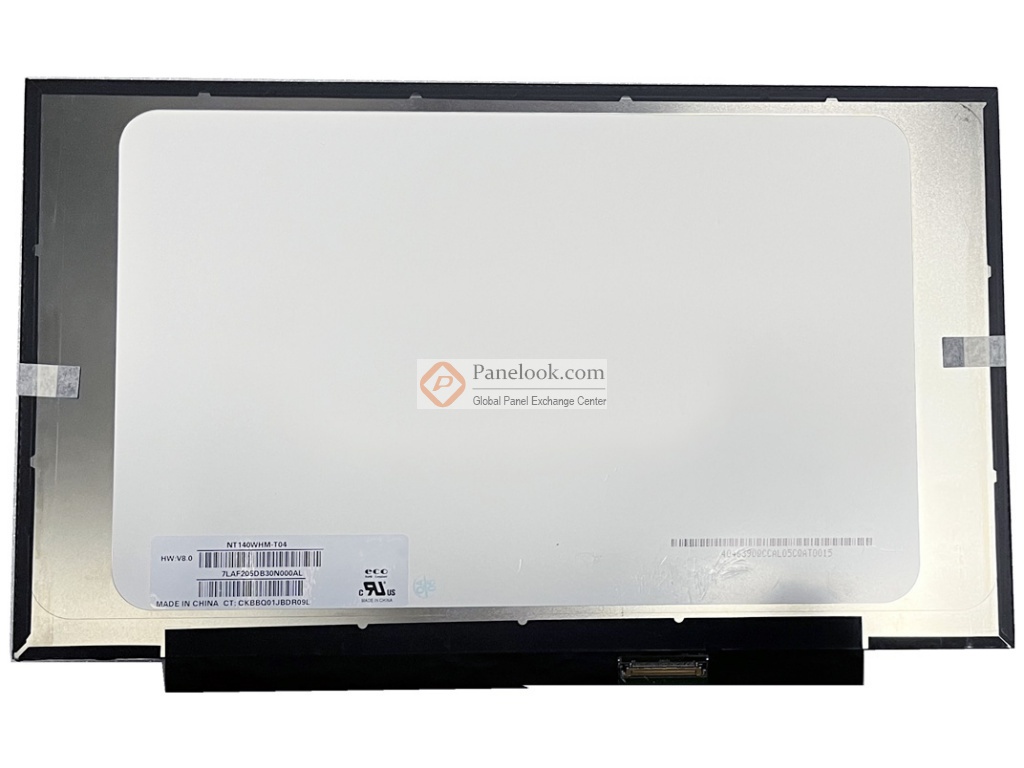

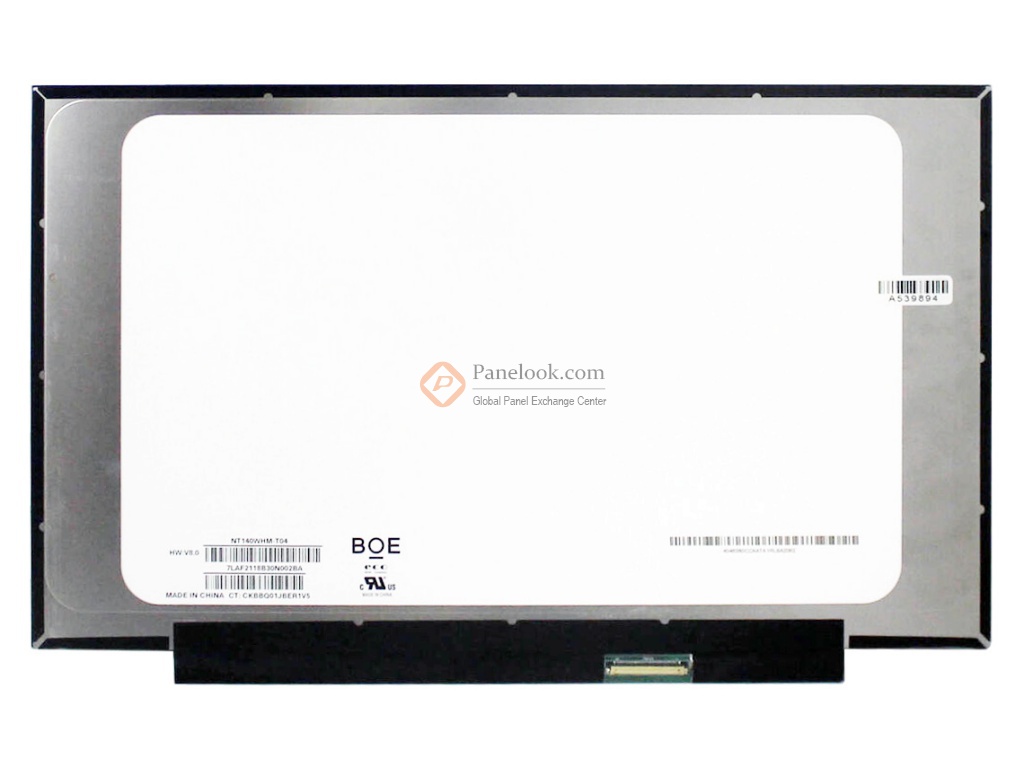

京东方液晶模组NT140WHM-T04综述
京东方 (BOE) 推出的NT140WHM-T04 (产品代码: BOE0938)是一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。屏库总结它的典型特征为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前NT140WHM-T04在屏库上有2条现货信息、6家供应商信息，交易氛围活跃。屏库于2022年08月23日对此型号首次建立参数，并于2024年02月16日对参数进行了最后更新。根据京东方 (BOE)于2020年11月24日发布的版本号为V8.0_Rev.0的产品规格书，NT140WHM-T04显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为315.9(宽)×197.54(高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重290g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了8S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NT140WHM-T04采用了eDP (1 Lane)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT140WHM-T04液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT140WHM-T04的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
