像素布局
RGB垂直条状
显示区域 309.399(H)×173.952(V) mm外观尺寸 326.18(H)×206.1(V)×3(D) mm
面板重量 290g (Max.)表面处理 Hard coating
面板亮度 220 cd/m² (Typ.)对比度 600:1 (Typ.) (TM)
可视角度 45/45/20/40 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 12 (Typ.)(Tr+Td) ms
显示颜色 262K, 45% NTSC触摸屏 投射电容触摸屏, 光学贴合, USB
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 8S4P WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-

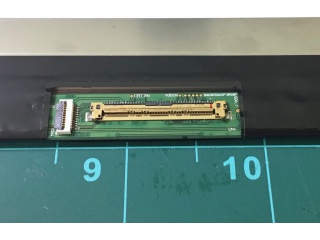

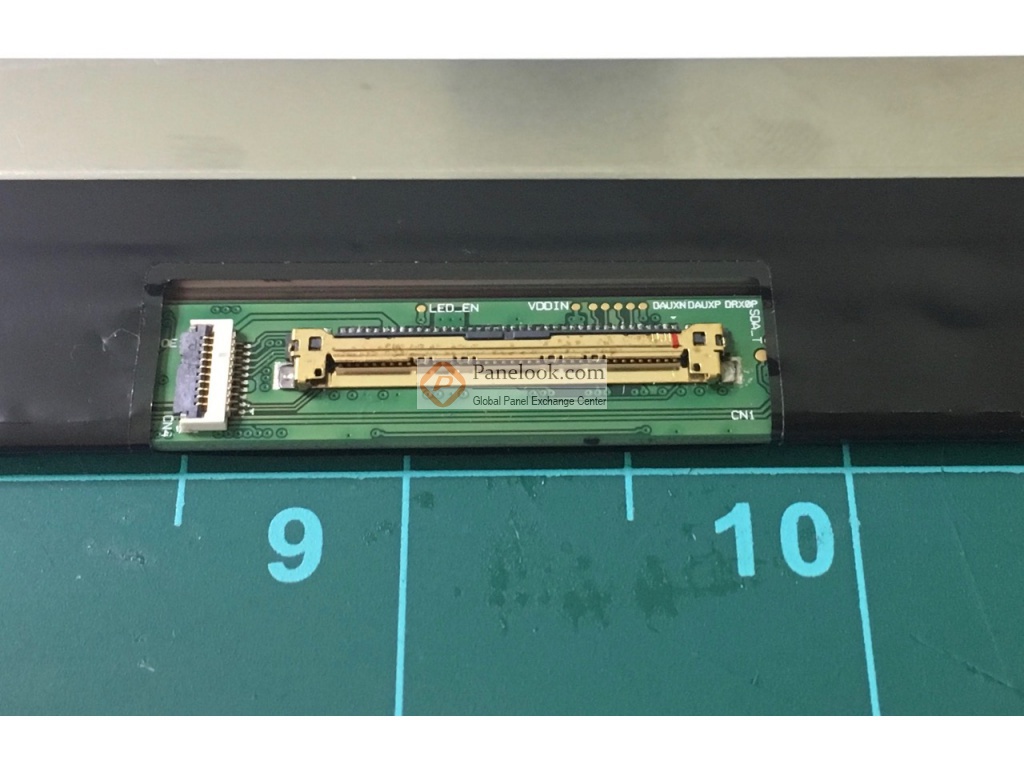

eDP (1 Lane) , eDP1.2 , HBR1 (2.7G/lane) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
京东方液晶模组HB140WH1-504验货标准(IIS)
京东方液晶模组HB140WH1-504综述

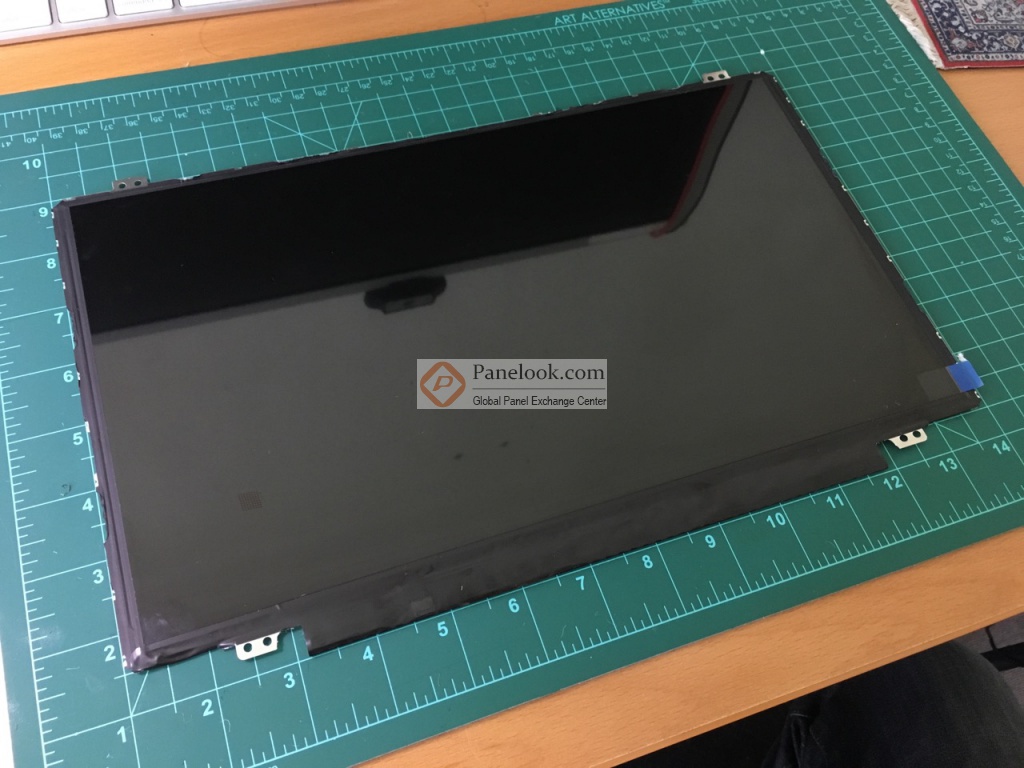

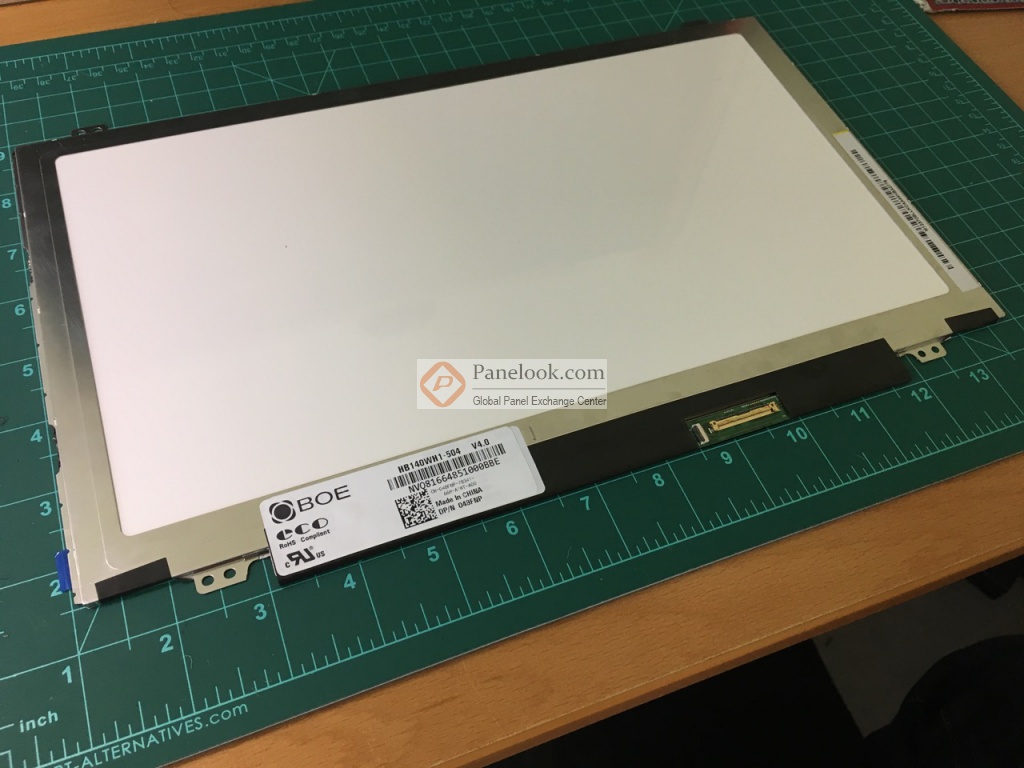

京东方 (BOE) 推出的HB140WH1-504 (产品代码: BOE05F1)是一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，投射电容触摸屏, 光学贴合。屏库总结它的典型特征为: 带触摸屏，白光LED背光，含LED驱动器，端子倒装， eDP1.2, for Dell。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2013年Q4量产，当前生产状态为已停产。目前HB140WH1-504在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年10月14日对此型号首次建立参数，并于2025年05月09日对参数进行了最后更新。根据京东方 (BOE)于2014年1月23日发布的版本号为Rev.P0的产品规格书，HB140WH1-504显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为326.18(宽)×206.1(高)×3(厚) mm，表面处理为Hard coating，产品净重290g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了8S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。HB140WH1-504采用了eDP (1 Lane)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HB140WH1-504液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HB140WH1-504的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
