京东方液晶模组NT140WHM-T00 V8.4概况-全球液晶屏交易中心-屏库

人气指数：968 2025-11-10 03:36

京东方液晶模组NT140WHM-T00 V8.4主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2020,Q2
开始量产
2020,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
京东方 (BOE)
型号
NT140WHM-T00 V8.4

对角尺寸
14.0英寸
类型
a-Si TFT-LCD, 液晶模组

显示区域
309.399(W)×173.952(H) mm
外观尺寸
315.9(W)×197.54(H)×3.2(D) mm

像素排列
RGB垂直条状
解析度
1366(RGB)×768, WXGA, 16:9

面板重量
290g (Max.)
表面处理
镜面 (Haze 0%)，Hard coating (3H)

显示亮度
220 cd/m² (Typ.)
对比度
500:1 (Typ.) (透射)

推荐视向
6 o'clock
响应时间
12 (Typ.)(Tr+Td) ms

可视角度
45/45/20/40 (Typ.)(CR≥10)
显示模式
TN，常白显示，透射式

支持颜色
262K, 45% NTSC
触摸技术
On-Cell Touch, I²C

外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型
8S4P WLED, 15K小时, 含LED驱动

刷新率
60Hz
应用产品

接口类型
40 pins eDP (1 Lane) , eDP1.2 , HBR1 (2.7G/lane) , 端子

电压供应
3.3V (Typ.)

应用环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

京东方液晶模组NT140WHM-T00 V8.4规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	NT140WHM-T00 V8.4规格书	V8.4_Rev.0	English	2.6 M	65	2020-5-7	最新	付费下载

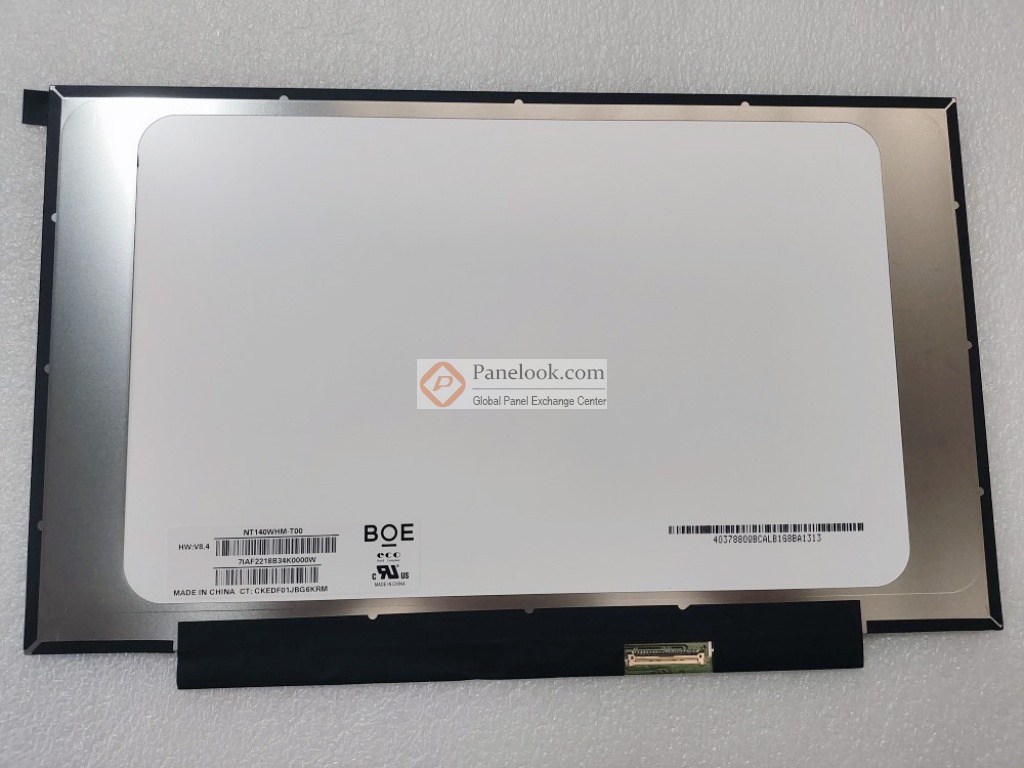

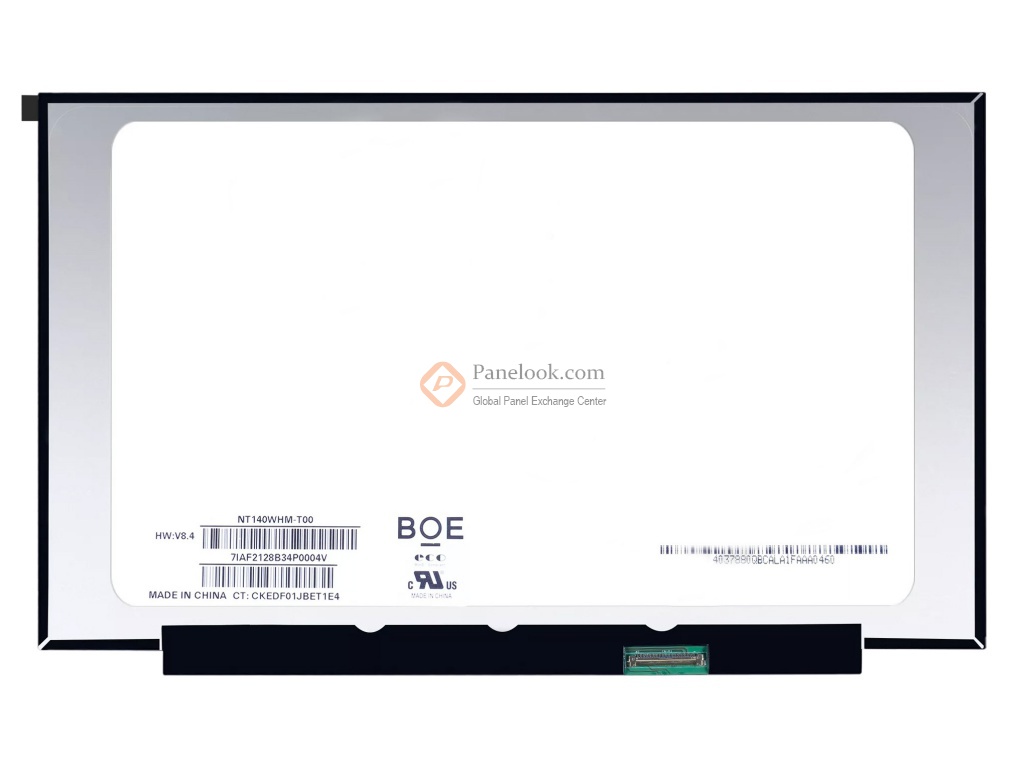

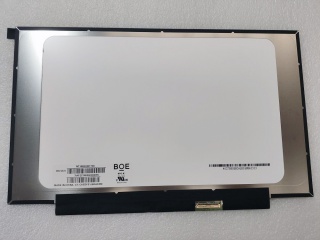

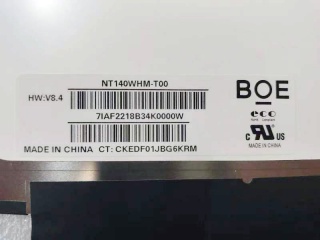

京东方液晶模组NT140WHM-T00 V8.4图片

京东方液晶模组NT140WHM-T00 V8.4概况

NT140WHM-T00 V8.4 (产品代码: BOE094E)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。根据京东方 (BOE)于2020年5月7日发布的版本号为Rev.0的产品规格书，NT140WHM-T00 V8.4显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为315.9×197.54 (宽×高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重290g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了8S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NT140WHM-T00 V8.4采用了eDP (1 Lane)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT140WHM-T00 V8.4液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT140WHM-T00 V8.4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q2量产，当前生产状态为已停产。目前NT140WHM-T00 V8.4在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2022年10月19日对此型号首次建立参数，并于2025年11月10日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2, Support Windows OS等特征，此型号推荐使用于笔记本。
