像素布局 RGB垂直条状
- 显示区域309.31(H)×173.99(V) mm
- 外观尺寸315.81(H)×186.05(V)×5(D) mm
- 面板重量280g (Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度220 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (TM)
- 可视角度45/45/20/40 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间12 (Typ.)(Tr+Td) ms
- 显示颜色16.2M, 45% NTSC
- 触摸屏无触摸
- 外观样式
薄屏 (PCBA弯折, 厚度≤3.0mm)
- 光源类型11S4P WLED, 15K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
NT140FHM-N46 长期供应 贸易
 深圳市
NT140FHM-N46 长期供应 贸易
深圳市
NT140FHM-N46 长期供应 贸易
深圳市
京东方液晶模组NT140FHM-N46规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NT140FHM-N46规格书 |
V8.0_Rev.0 |
English |
2.5 M |
63 |
2020-1-17 |
最新 |
|
京东方液晶模组NT140FHM-N46验货标准(IIS)
京东方液晶模组NT140FHM-N46概况

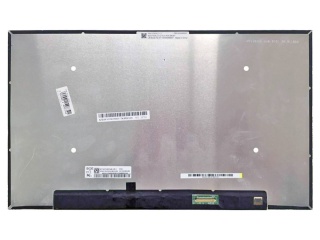

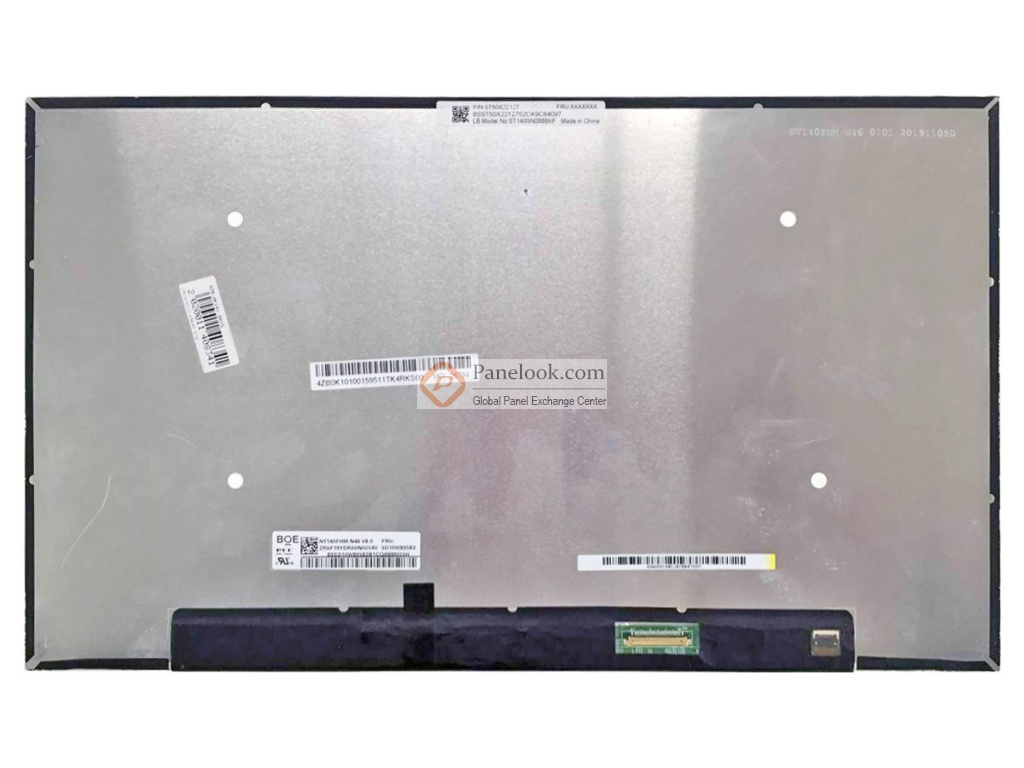

NT140FHM-N46 (产品代码: BOE08D9)是京东方 (BOE)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, BIST。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2020年Q2量产，当前生产状态为量产中。目前此型号在屏库上有1条现货信息、5家供应商信息，交易氛围活跃。屏库于2021年01月13日对此型号首次建立参数，并于2023年08月07日对参数进行了最后更新。根据京东方 (BOE)于2020年1月17日发布的版本号为V8.0_Rev.0的产品规格书，NT140FHM-N46显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.31(宽)×173.99(高) mm，外观尺寸为315.81(宽)×186.05(高)×5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重280g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了11S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NT140FHM-N46采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NT140FHM-N46的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
|
