RGB垂直条状
- 显示区域
- 309.31(H)×173.99(V) mm
- 外观尺寸
- 315.8(H)×197.45(V)×3(D) mm
- 面板重量
- 270g (Max.)
- 表面处理

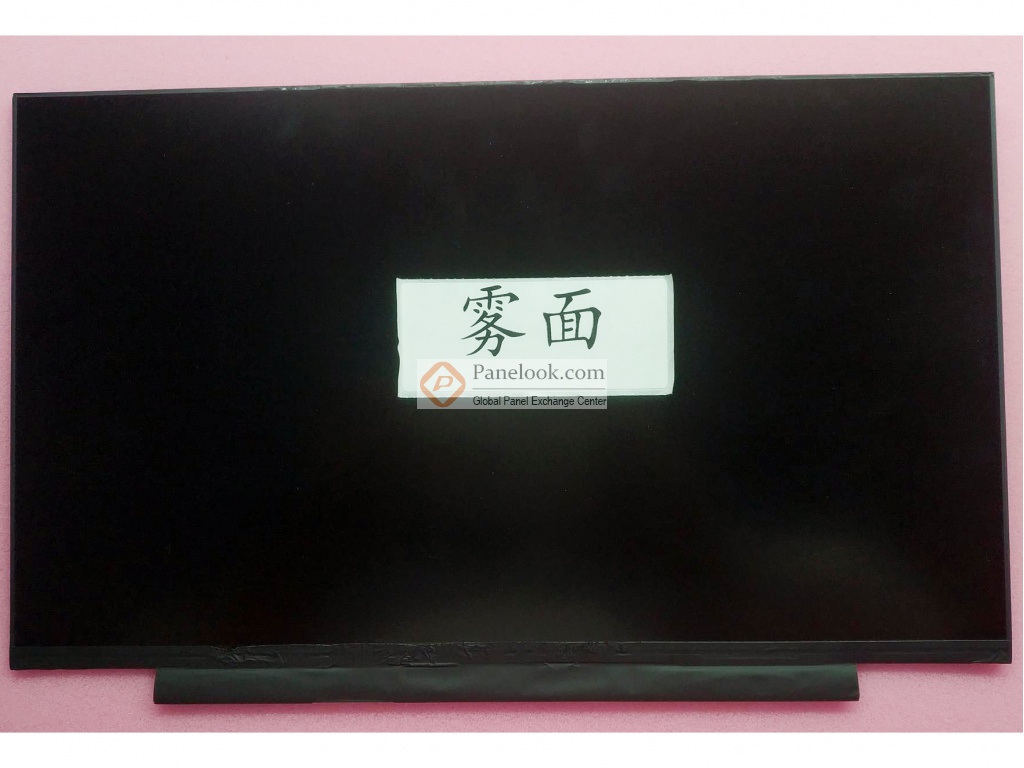

- 雾面，Hard coating (3H)
- 面板亮度
- 220 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (TM)
- 可视角度
- 45/45/20/40 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 12 (Typ.)(Tr+Td)
- 显示颜色
- 16.2M, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 9S4P WLED, 15K小时, 含LED驱动
- 信号接口

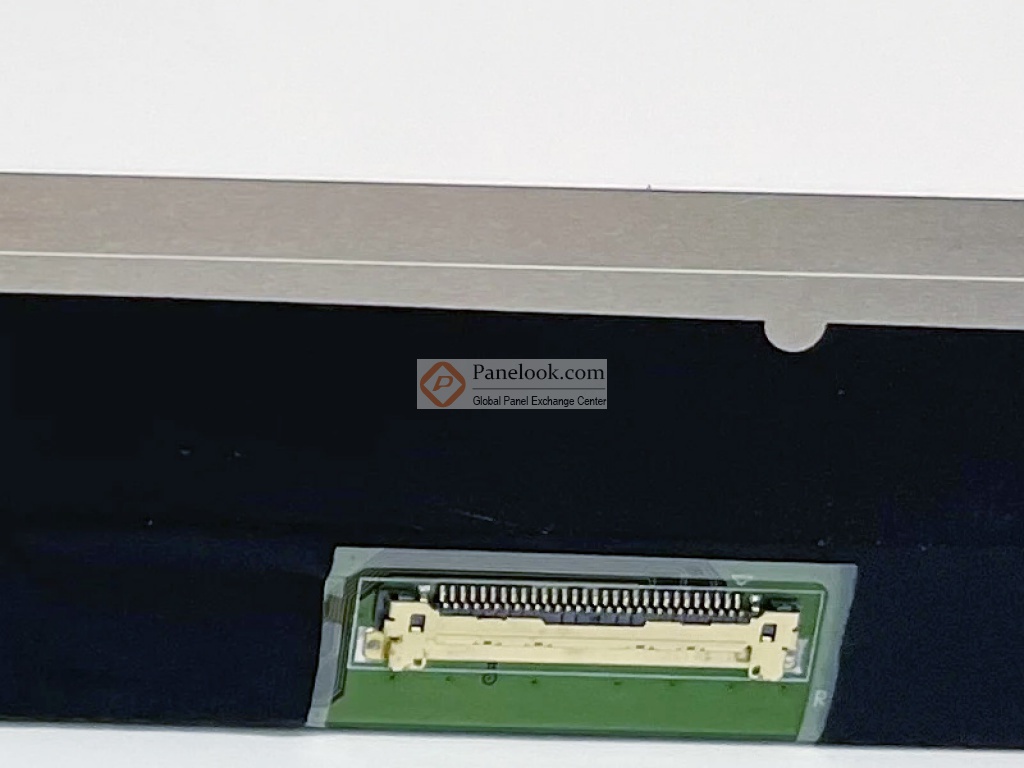

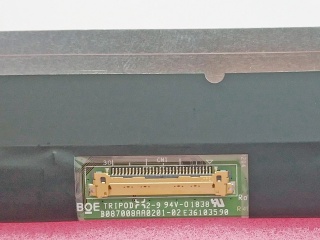

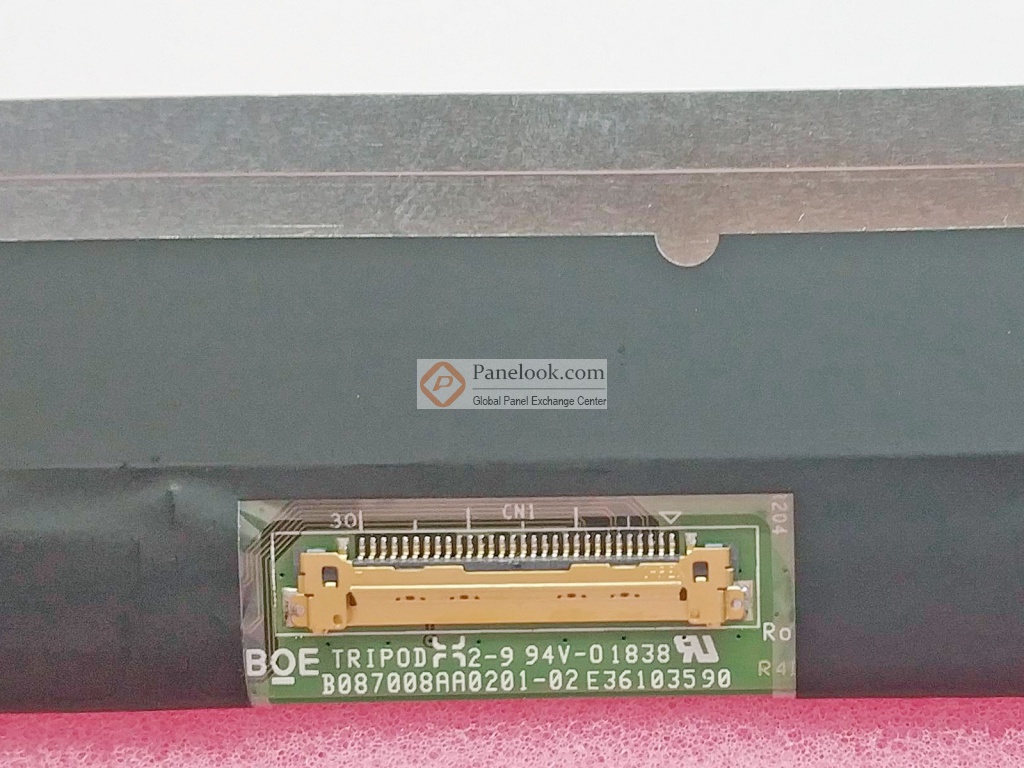

- eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共9条现货>>
京东方液晶模组NT140FHM-N43 VIP卖家现货
NT140FHM-N43 长期供应 贸易
 深圳市
NT140FHM-N43 长期供应 贸易
深圳市
NT140FHM-N43 长期供应 贸易
苏州市
NT140FHM-N43 长期供应 贸易
深圳市
NT140FHM-N43 长期供应 贸易
深圳市
NT140FHM-N43 长期供应 贸易
深圳市
NT140FHM-N43 长期供应 贸易
深圳市
NT140FHM-N43 长期供应 贸易
深圳市
NT140FHM-N43 长期供应 贸易
深圳市
NT140FHM-N43 长期供应 贸易
深圳市
京东方液晶模组NT140FHM-N43规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NT140FHM-N43规格书 |
V8.0_Rev.P4 |
English |
1.3 M |
34 |
2018-10-19 |
最新 |
|
京东方液晶模组NT140FHM-N43验货标准(IIS)
京东方液晶模组NT140FHM-N43摘要

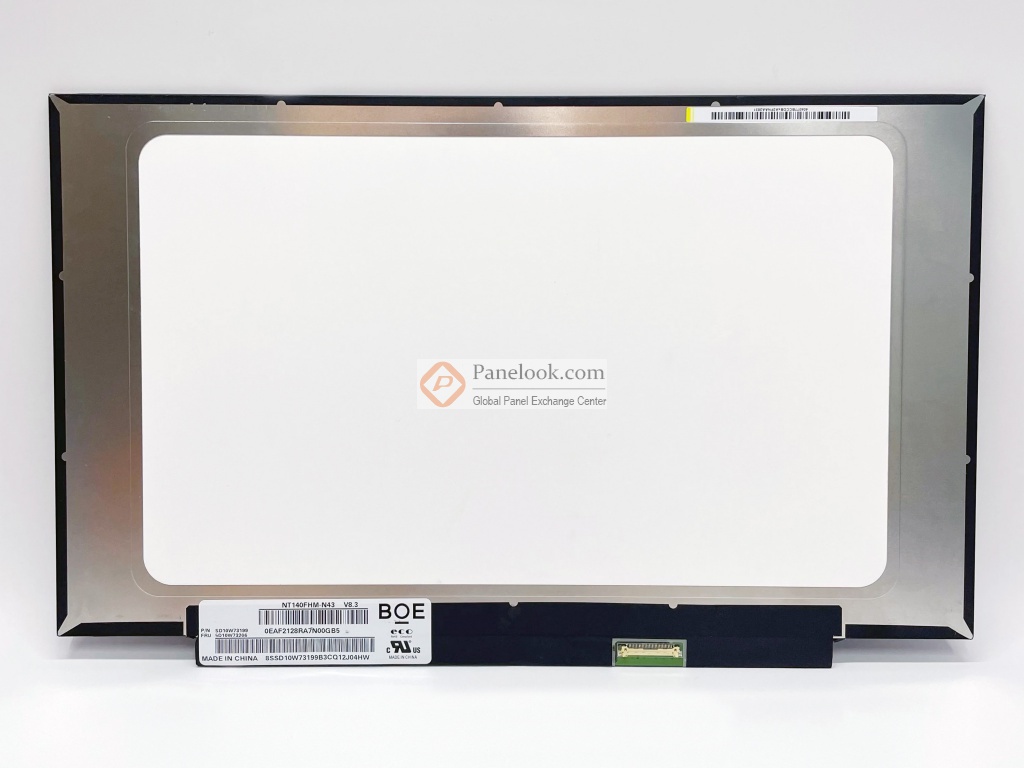

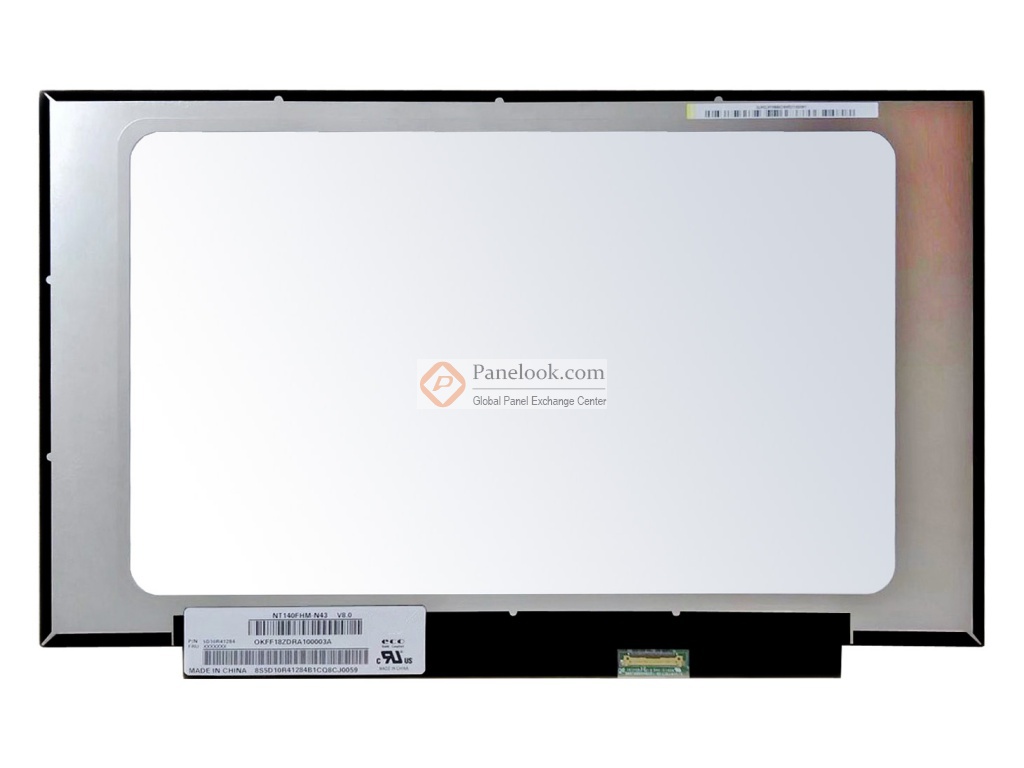

NT140FHM-N43 (产品代码: BOE07D3)是京东方科技集团股份有限公司 ( 京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的 14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2018年10月19日发布的版本号为V8.0_Rev.P4的产品规格书，NT140FHM-N43显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.31×173.99 (宽×高) mm，外观尺寸为315.8×197.45 (宽×高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重270g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NT140FHM-N43采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT140FHM-N43液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT140FHM-N43的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q1量产，当前生产状态为量产中。目前NT140FHM-N43在屏库上有9条现货信息、22家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2019年03月11日对此型号首次建立参数，并于2023年11月25日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2等特征，此型号推荐使用于 笔记本。
|
