RGB垂直条状
- 显示区域
- 308.851×173.73 mm (H×V)
- 外观尺寸
- 315.01×185.84×2.4 mm (H×V×D)
- 屏幕重量
- 205/220g (Typ./Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 400 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- AAS，常黑显示，透射式
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 响应速度
- 14/11 (Typ.)(Tr/Td) ms
- 颜色数量
- 16.7M, 72% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- 10S6P WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统

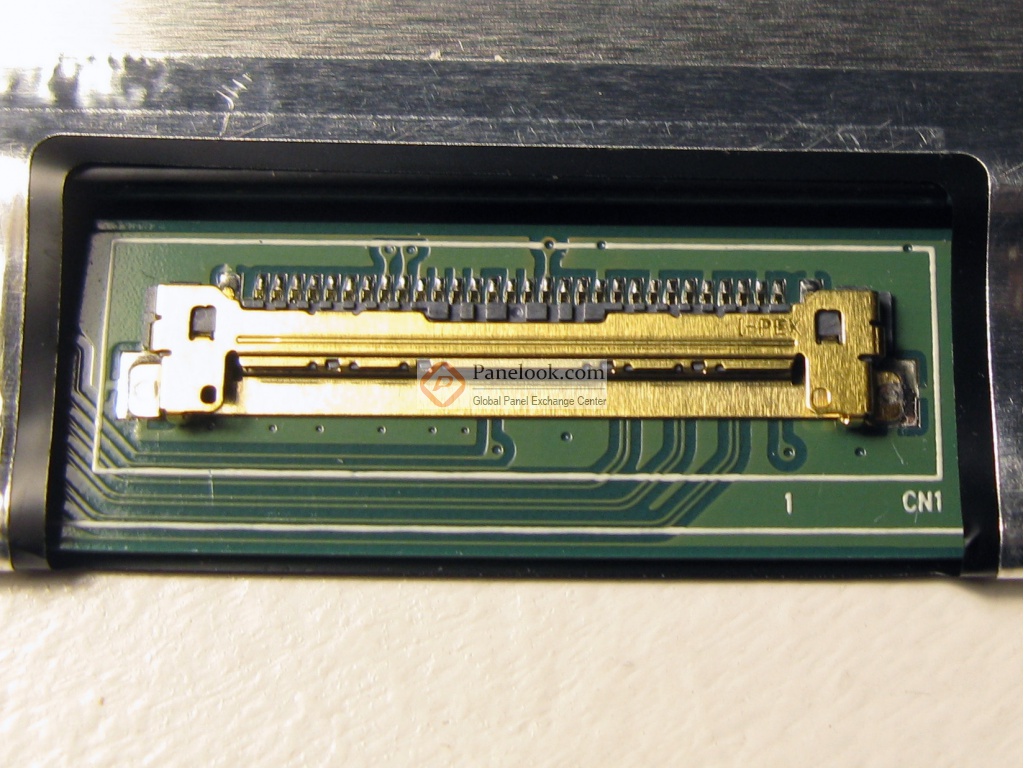

- eDP (2 Lanes) , eDP1.4 , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
N140HCG-GQ2 长期供应 贸易
 深圳市
N140HCG-GQ2 长期供应 贸易
深圳市
N140HCG-GQ2 长期供应 贸易
美国
N140HCG-GQ2 长期供应 贸易
深圳市
N140HCG-GQ2 长期供应 贸易
上海市
N140HCG-GQ2 长期供应 贸易
杭州市
N140HCG-GQ2 长期供应 贸易
东莞市
N140HCG-GQ2 长期供应 贸易
上海市
N140HCG-GQ2 长期供应 贸易
深圳市
N140HCG-GQ2 长期供应 贸易
深圳市
群创液晶模组N140HCG-GQ2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N140HCG-GQ2规格书 |
Rev.C1_Ver3.1 |
English |
2.6 M |
48 |
2019-1-11 |
最新 |
|
群创液晶模组N140HCG-GQ2验货标准(IIS)
群创液晶模组N140HCG-GQ2摘要

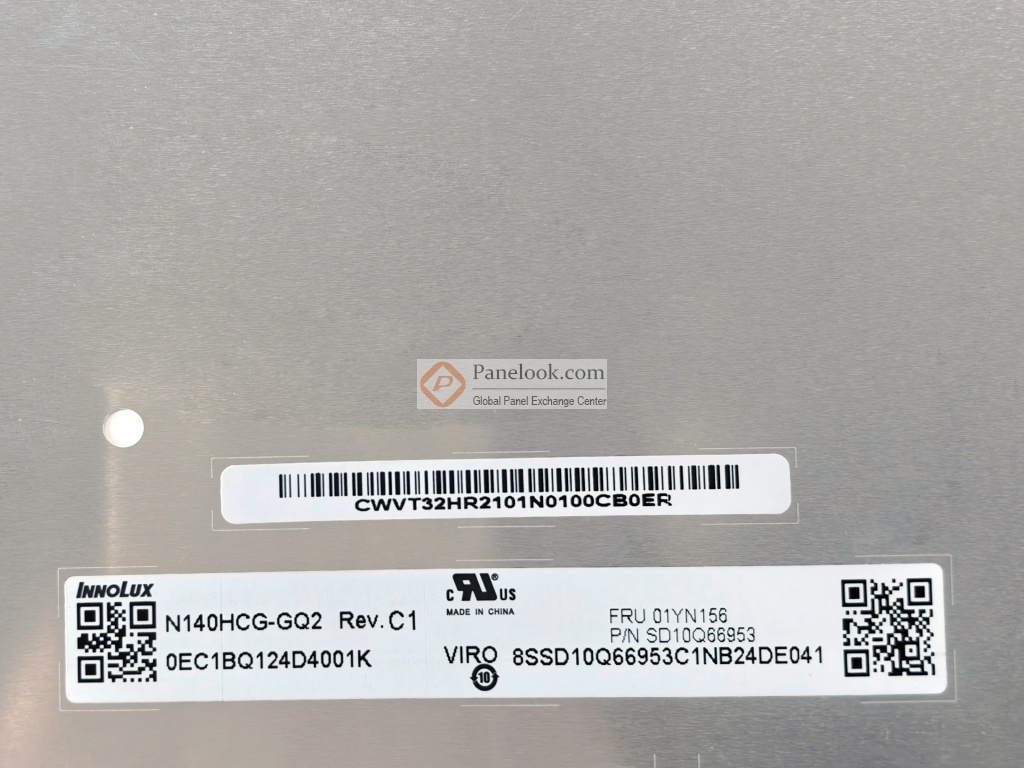

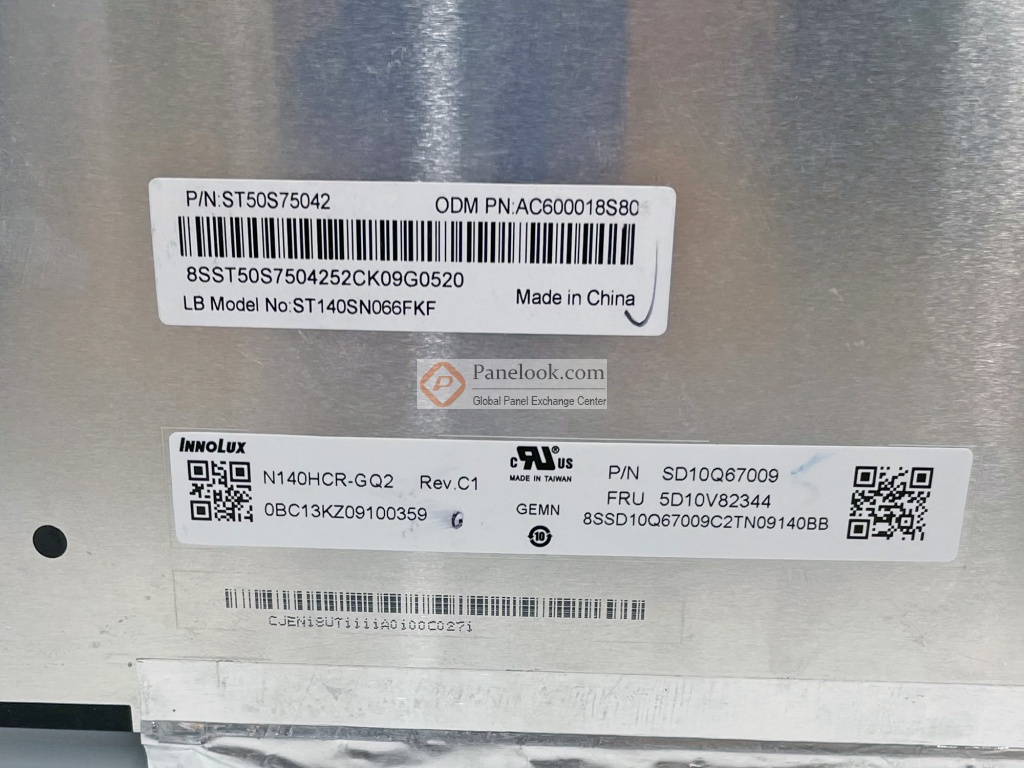

N140HCG-GQ2 (产品代码: CMN14F2)是 群创 (Innolux)推出的一款 14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.4, Lenovo P/N: SD10Q66953 SD10Q67009, FRU: 01YN156 5D10V82344。基于它的特征屏库推荐此型号应用于 笔记本， 工业等产品。根据屏库掌握的情报此产品于2019年Q2量产，当前生产状态为量产中。目前此型号在屏库上有10条现货信息、23家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2019年09月30日对此型号首次建立参数，并于2026年04月10日对参数进行了最后更新。根据群创 (Innolux)于2019年1月11日发布的版本号为Rev.C1_Ver3.1的产品规格书，N140HCG-GQ2显示分辨率为 1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为308.851(宽)×173.73(高) mm，外观尺寸为315.01(宽)×185.84(高)×2.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重205/220g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N140HCG-GQ2采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N140HCG-GQ2的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
|
