RGB垂直条状
- 显示区域
- 344.16×193.59 mm (H×V)
- 外观尺寸
- 350.66×216.15×3.2 mm (H×V×D)
- 屏幕重量
- 385g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 250 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- AHVA，常黑显示，透射式
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 响应速度
- 25 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 45% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- WLED, 15K小时, 含LED驱动, PWM调光
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- eDP (2 Lanes) , eDP1.2 , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
N156HAN01.0 长期供应 贸易
 深圳市
N156HAN01.0 长期供应 贸易
深圳市
N156HAN01.0 长期供应 贸易
深圳市
N156HAN01.0 长期供应 贸易
深圳市
N156HAN01.0 长期供应 代理经销
上海市
N156HAN01.0 长期供应 贸易
深圳市
N156HAN01.0 长期供应 贸易
深圳市
N156HAN01.0 长期供应 贸易
深圳市
友达液晶模组N156HAN01.0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N156HAN01.0规格书 |
Ver0.1 |
English |
1.6 M |
34 |
2024-1-5 |
最新 |
|
友达液晶模组N156HAN01.0综述

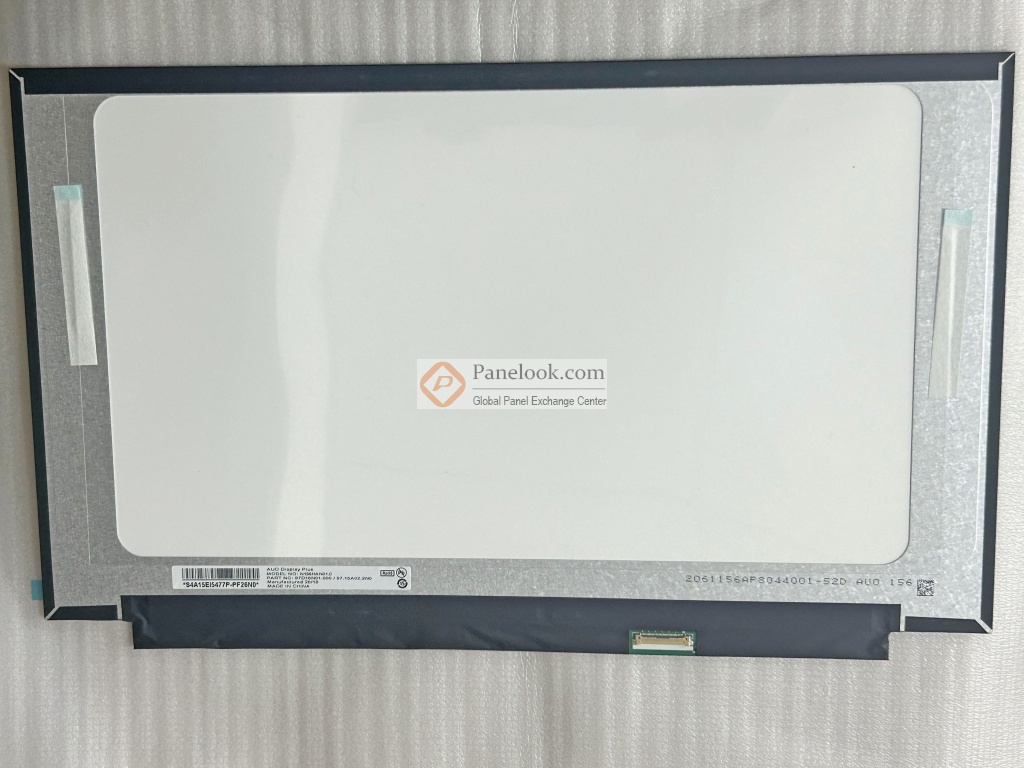

N156HAN01.0 (产品代码: AUO10ED)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2024年1月5日发布的版本号为Ver0.1的产品规格书，N156HAN01.0显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×216.15 (宽×高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重385g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156HAN01.0采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N156HAN01.0液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于N156HAN01.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2024年Q2量产，当前生产状态为量产中。目前N156HAN01.0在屏库上有7条现货信息、8家供应商信息，交易氛围十分活跃。屏库于2024年05月10日对此型号首次建立参数，并于2024年07月24日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2等特征，此型号推荐使用于笔记本，工业。
|
