RGB垂直条状
分辨率
1366(RGB)×768, WXGA, 16:9
- 外观尺寸
- 320.4×205.1×3.6 mm (H×V×D)
- 显示区域
- 309.399×173.952 mm (H×V)
- 屏幕重量
- 310/320g (Typ./Max.)

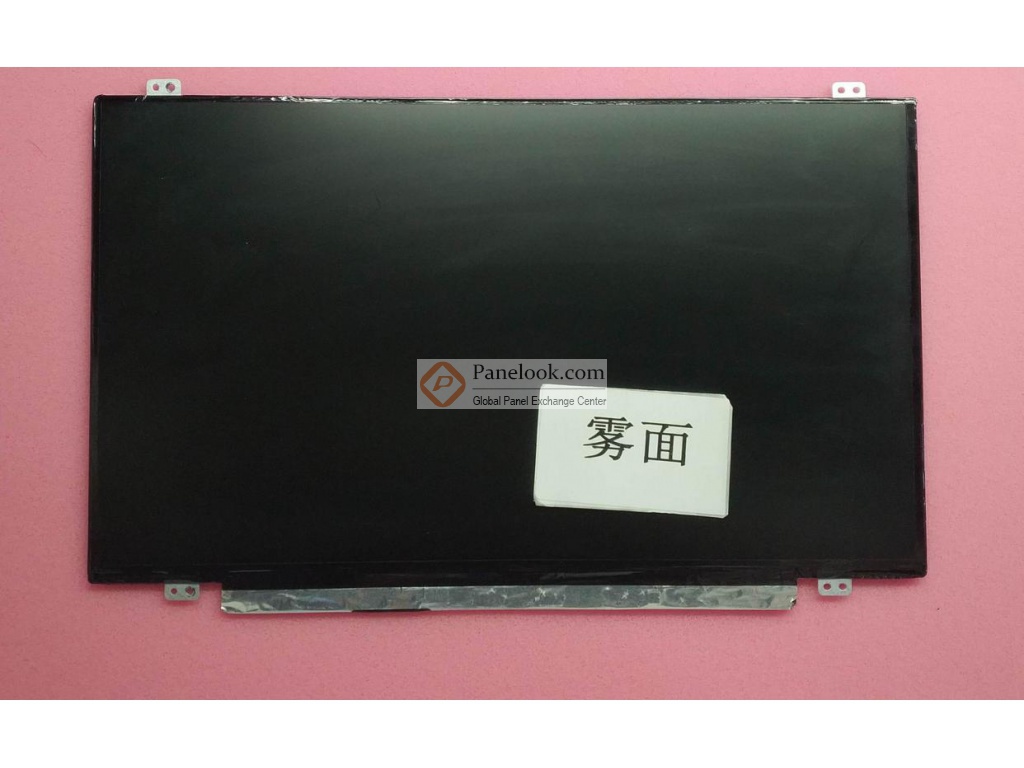

- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 200 cd/m² (Typ.)
- 对比度
- 500 : 1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 45/45/20/45 (Typ.)(CR≥10)
- 响应速度
- 3/7 (Typ.)(Tr/Td) ms
- 颜色数量
- 262K, 45% NTSC
- 适用于
-
- 外观样式
- 中厚 (PCBA平直, 厚3.4~4.0mm)
- 背光类型
- WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统

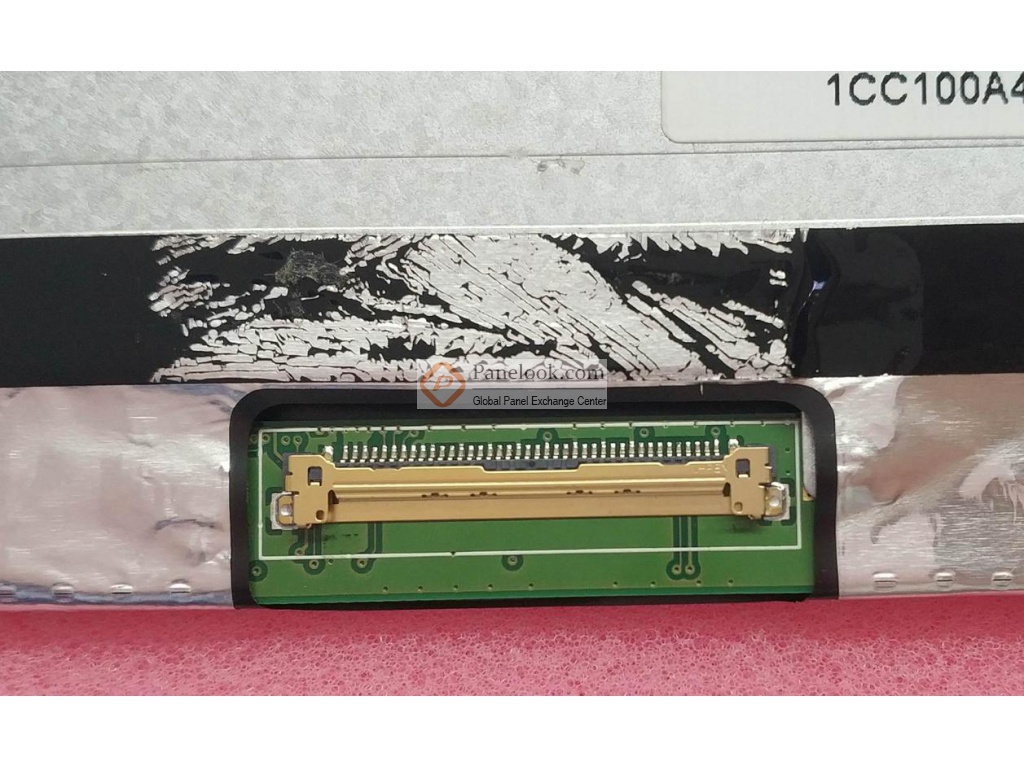

- LVDS (1 ch, 6-bit) , 端子 , 40 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
群创液晶模组N140BGE-L33验货标准(IIS)

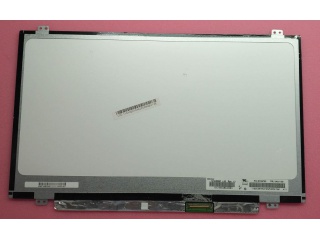

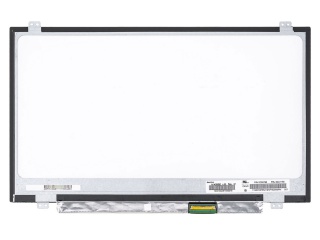

群创液晶模组N140BGE-L33概况

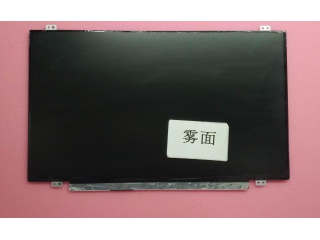

N140BGE-L33 (产品代码: CMN1489)是群创 (Innolux)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2013年Q3量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年12月24日对此型号首次建立参数，并于2023年08月08日对参数进行了最后更新。根据群创 (Innolux)于2013年2月18日发布的版本号为Ver3.0的产品规格书，N140BGE-L33显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399(宽)×173.952(高) mm，外观尺寸为320.4(宽)×205.1(高)×3.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重310/320g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N140BGE-L33采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N140BGE-L33的最新的生产状态信息和技术信息，屏库®建议您咨询群创 (Innolux)。
|
