像素排列 RGB垂直条状
解析度1366(RGB)×768, WXGA, 16:9
- 面板重量335/350g (Typ./Max.)
- 表面处理雾面，Hard coating (3H)
- 显示亮度200 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间4/6 (Typ.)(Tr/Td) ms
- 可视角度45/45/20/45 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K, 45% NTSC
- 触摸技术无触摸
- 外观样式
厚屏 (PCBA弯折, 厚度≥5.2mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
40 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

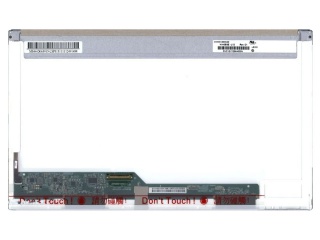

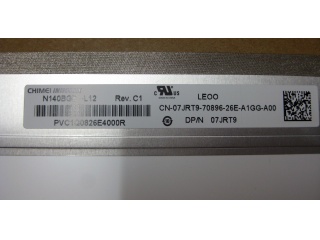

奇美液晶模组N140BGE-L12验货标准(IIS)
奇美液晶模组N140BGE-L12综述
N140BGE-L12 (产品代码: CMN1469)是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据奇美 (Chimei Innolux)于2012年4月18日发布的版本号为Ver3.2的产品规格书，N140BGE-L12显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，可视尺寸为313.79×178.19 (宽×高) mm，外观尺寸为323.5×192 (宽×高)×5.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重335/350g (Typ./Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N140BGE-L12采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N140BGE-L12液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于N140BGE-L12的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！于2013年Q3停产，当前生产状态为已停产。目前N140BGE-L12在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年03月28日对此型号首次建立参数，并于2023年08月08日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
|
