| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 外观式样 |
| 京东方 (BOE) |
| 14.0英寸 |
| 1366(RGB)×768, WXGA, 16:9 |
| 309.399(H)×173.952(V) mm |
| 350g (Max.) |
| 200 cd/m² (Typ.) |
45/45/20/40 (Typ.)(CR≥10)  |
| 6 o'clock |
| 262K, 50% NTSC |
| 60Hz |
| 厚屏 (PCBA弯折, 厚度≥5.2mm) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| HB140WX1-200 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 323.5(H)×191.8(V)×5.2(D) mm | |
| 雾面 | |
| 600:1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 8 (Typ.)(G to G) ms | |
| |
|
| 无触摸 | |
| 8S5P WLED, 15K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
苏州市
苏州市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
HB140WX1-200规格书 | Rev.P0 | English | 1.3 M | 36 | 2012-4-9 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
14.0 Module | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2013-10-29 | IIS下载 |
|
14.0 Module | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2013-10-29 | IIS下载 |
|
14.0 WXGA Series | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2011-8-19 | IIS下载 |
|
14.0 WXGA Series | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2009-2-20 | IIS下载 |
|
14.0 WXGA Series | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2009-2-13 | IIS下载 |
|
14.0 WXGA Series | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev.O | 2009-2-13 | IIS下载 |

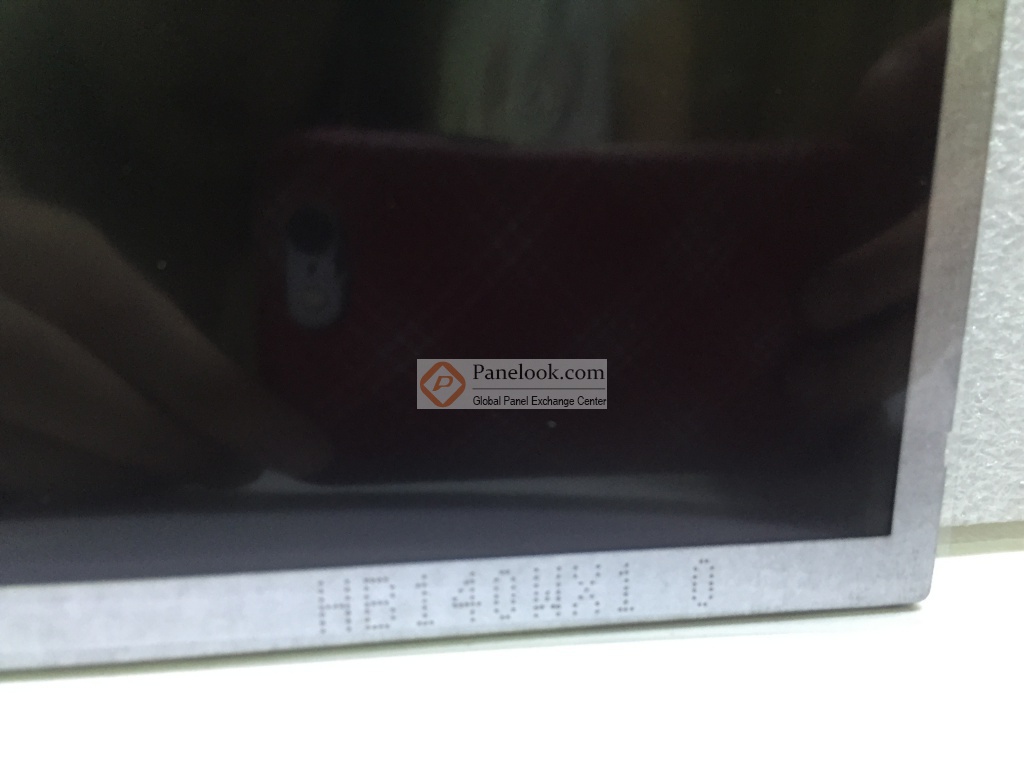

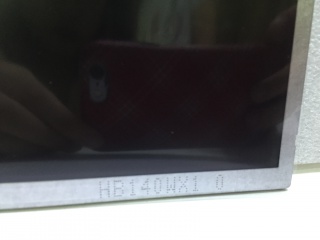

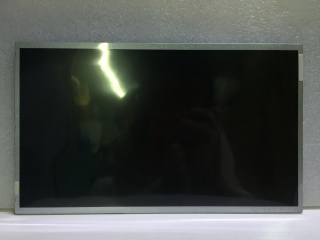

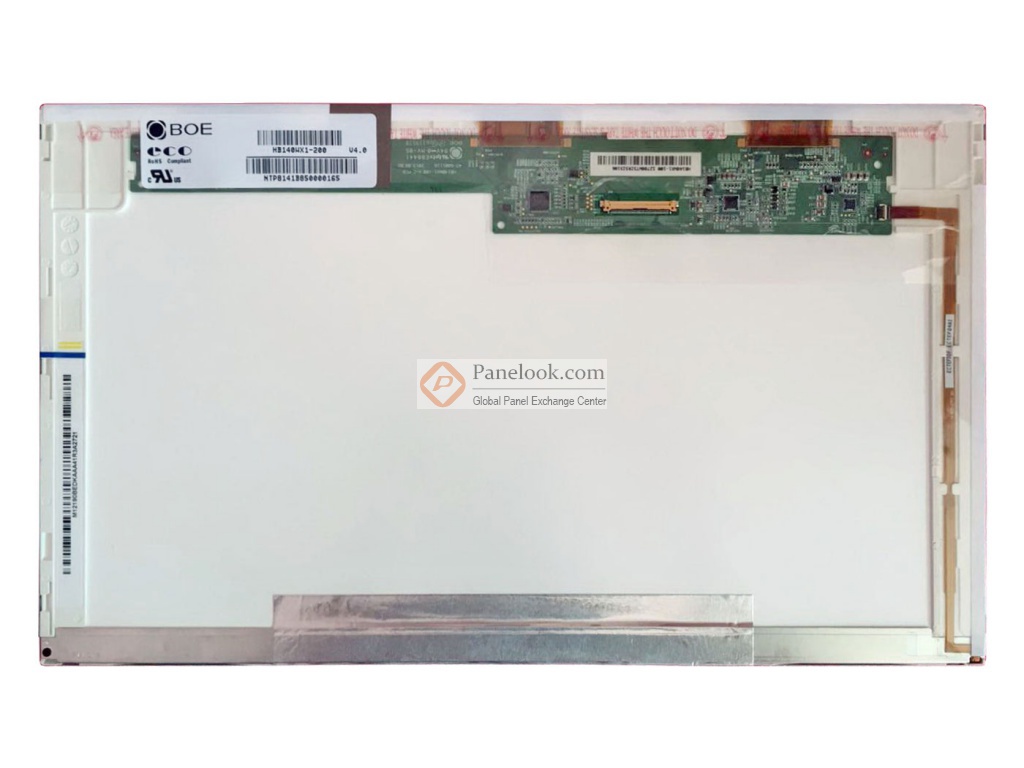

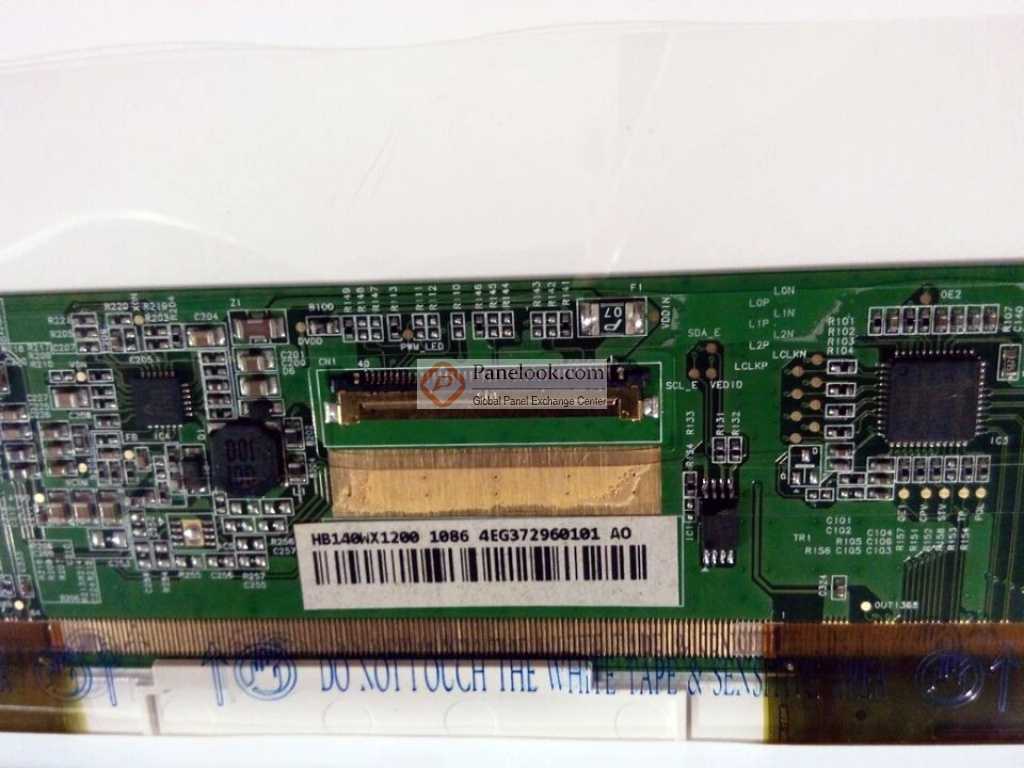

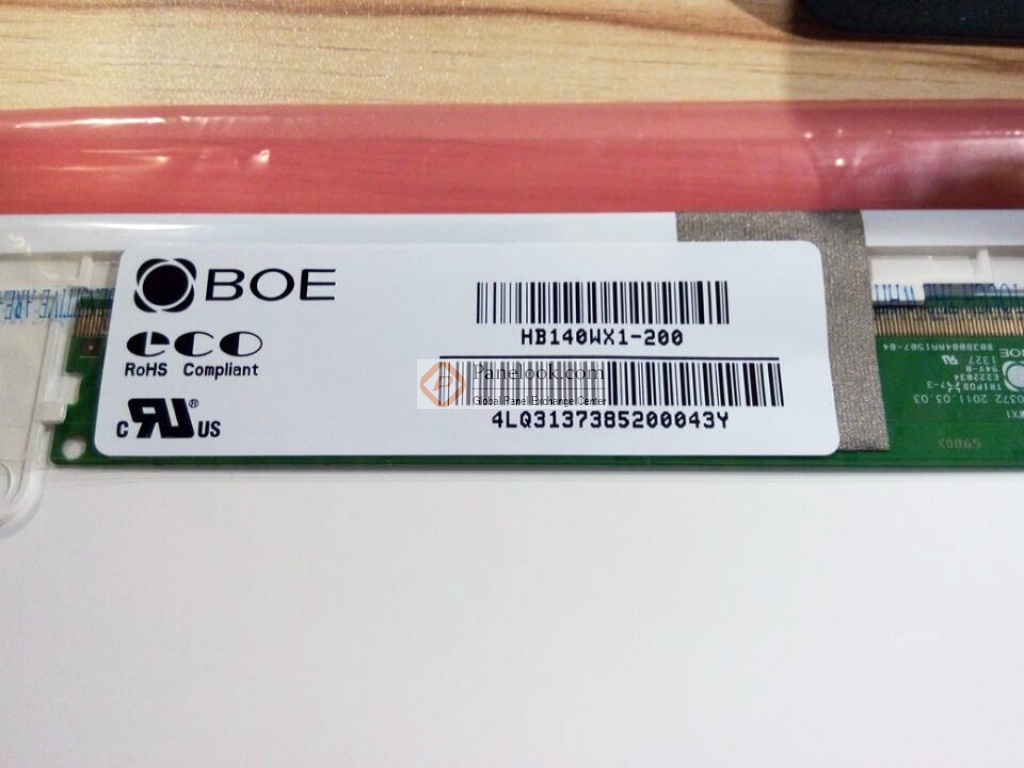

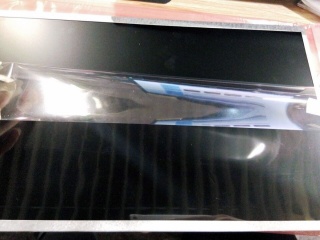

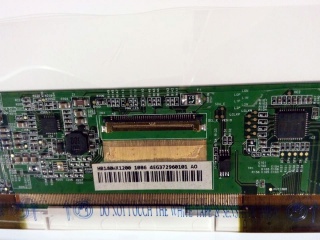

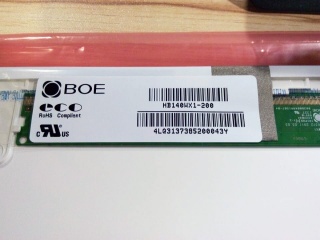

HB140WX1-200 (产品代码: BOE05BA BOE05FE)是京东方 (BOE)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， for Samsung。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2012年Q3量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2012年10月29日对此型号首次建立参数，并于2024年07月17日对参数进行了最后更新。根据京东方 (BOE)于2012年4月9日发布的版本号为Rev.P0的产品规格书，HB140WX1-200显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399(宽)×173.952(高) mm，外观尺寸为323.5(宽)×191.8(高)×5.2(厚) mm，可视尺寸为313.60(宽)×177.36(高) mm，表面处理为雾面，产品净重350g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了8S5P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。HB140WX1-200采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HB140WX1-200的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
