| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 外观式样 |
| 刷新频率 |
| 京东方 (BOE) |
| 15.6英寸 |
| 1366(RGB)×768, WXGA, 16:9 |
| 344.232×193.536 mm (H×V) |
| 370g (Max.) |
| 220 cd/m² (Typ.) |
| 6 o'clock |
45/45/20/40 (Typ.)(CR≥10)  |
| 262K, 45% NTSC |
| 薄屏 (PCBA平直, 厚度≤3.2mm) |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
NT156WHM-N32  14个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 359.5×223.8×3.2 mm (H×V×D) | |
| 镜面 (Haze 0%) | |
| 500 : 1 (Typ.) (透射) | |
| TN，常白显示，透射式 |
|
| 12 (Typ.)(Tr+Td) ms | |
| |
|
| 9S4P WLED, 15K小时, 含LED驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| eDP (1 Lane) , eDP1.2 , RBR (1.62G/lane) , 30 pins , 端子 |
| 3.3V (Typ.) |
| 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C |
深圳市
深圳市
深圳市
深圳市
中国香港
深圳市
苏州市
苏州市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NT156WHM-N32规格书 | Rev.O | English | 1.4 M | 33 | 2016-3-16 | 最新 | |
|
NT156WHM-N32规格书 | Rev.O | English | 1.4 M | 33 | 2015-8-13 | ||
|
|
NT156WHM-N32规格书 | Rev.P0 | English | 1.4 M | 33 | 2014-6-25 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2019-9-29 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
11.6~15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2016-8-23 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A- Grade | Rev.A | 2014-9-15 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | B Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A+ Grade | Rev.O | 2014-5-13 | IIS下载 |
|
15.6 HD FHD | VIP会员可看 |
VIP会员可看 | A Grade | Rev.O | 2014-5-13 | IIS下载 |

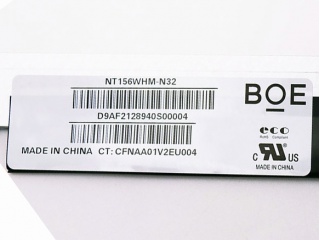

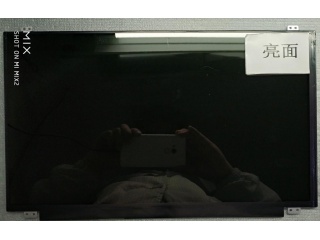

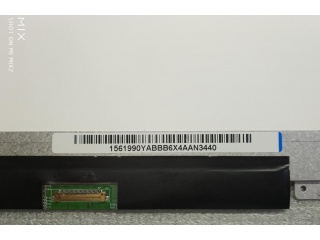

NT156WHM-N32 (产品代码: BOE061D BOE06A4)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2016年3月16日发布的版本号为Rev.O的产品规格书，NT156WHM-N32显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为359.5×223.8 (宽×高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，产品净重370g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NT156WHM-N32采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT156WHM-N32液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT156WHM-N32的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q4量产，当前生产状态为量产中。目前NT156WHM-N32在屏库上有24条现货信息、45家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2016年07月08日对此型号首次建立参数，并于2024年07月03日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2等特征，此型号推荐使用于笔记本。
