像素布局
RGB垂直条状
显示区域 344.232(H)×193.536(V) mm外观尺寸 350.66(H)×216.25(V)×3.4(D) mm
面板重量 365g (Max.)表面处理 镜面 (Haze 0%)，Hard coating (3H)
面板亮度 220 cd/m² (Typ.)对比度 400:1 (Typ.) (TM)
可视角度 45/45/20/40 (Typ.)(CR≥10)  工作模式 TN，常白显示，透射式
视角方向 6 o'clock反应时间 12 (Typ.)(Tr+Td) ms
显示颜色 262K, 45% NTSC触摸屏 On-Cell Touch, USB
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 9S4P WLED, 15K小时, 含LED驱动
工作频率 60Hz-
面板应用
- 信号接口
-

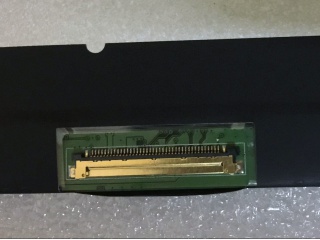

eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共7条现货>>
京东方液晶模组NT156WHM-T03 VIP卖家现货
NT156WHM-T03 长期供应 贸易
 深圳市
NT156WHM-T03 长期供应 贸易
深圳市
NT156WHM-T03 长期供应 贸易
深圳市
NT156WHM-T03 长期供应 贸易
苏州市
NT156WHM-T03 长期供应 贸易
深圳市
NT156WHM-T03 长期供应 贸易
深圳市
NT156WHM-T03 长期供应 贸易
深圳市
NT156WHM-T03 长期供应 贸易
深圳市
NT156WHM-T03 长期供应 贸易
深圳市
NT156WHM-T03 长期供应 贸易
深圳市
京东方液晶模组NT156WHM-T03规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NT156WHM-T03规格书 |
Rev.1 |
English |
1.4 M |
35 |
2018-3-21 |
最新 |
|
京东方液晶模组NT156WHM-T03验货标准(IIS)
京东方液晶模组NT156WHM-T03综述

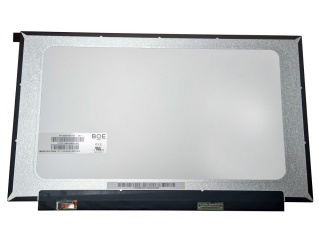

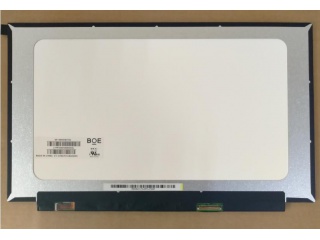

NT156WHM-T03 (产品代码: BOE07A5)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，On-Cell Touch。根据京东方 (BOE)于2018年3月21日发布的版本号为Rev.1的产品规格书，NT156WHM-T03显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为350.66×216.25 (宽×高)×3.4(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重365g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NT156WHM-T03采用了eDP (2 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NT156WHM-T03液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NT156WHM-T03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2018年Q2量产，当前生产状态为量产中。目前NT156WHM-T03在屏库上有7条现货信息、16家供应商信息，交易氛围十分活跃。屏库于2018年07月20日对此型号首次建立参数，并于2023年08月01日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它带触摸屏，白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2等特征，此型号推荐使用于笔记本。
|
