RGB垂直条状
解析度
1366(RGB)×768, WXGA, 16:9
- 面板重量
- 345/360g (Typ./Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度
- 220 cd/m² (Typ.)
- 对比度
- 600:1 (Typ.) (透射)
- 推荐视向
- 6 o'clock
- 响应时间
- 3/7 (Typ.)(Tr/Td) ms
- 可视角度
- 45/45/20/45 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 262K, 45% NTSC
- 应用产品
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- WLED, 15K小时, 含LED驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-
30 pins eDP (1 Lane) , eDP1.2 , 端子
- 电压供应
- 3.3V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N156BGA-EB2 长期供应 贸易
 中国香港
N156BGA-EB2 长期供应 贸易
苏州市
N156BGA-EB2 长期供应 贸易
深圳市
N156BGA-EB2 长期供应 贸易
深圳市
N156BGA-EB2 长期供应 贸易
深圳市
N156BGA-EB2 长期供应 贸易
深圳市
N156BGA-EB2 长期供应 贸易
深圳市
N156BGA-EB2 长期供应 贸易
深圳市
N156BGA-EB2 长期供应 贸易
深圳市
N156BGA-EB2 长期供应 贸易
深圳市
群创液晶模组N156BGA-EB2验货标准(IIS)
群创液晶模组N156BGA-EB2摘要

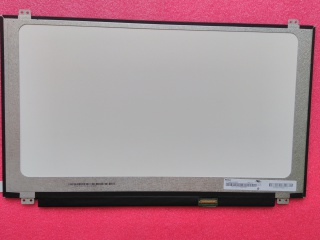

群创 (Innolux) 推出的 N156BGA-EB2 (产品代码: CMN15DC)是一款采用a-Si TFT-LCD技术的 15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2, successor model of N156BGE-EB2。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于 笔记本， 工业。根据屏库掌握的情报此产品于2016年Q2量产，于2024年Q1停产，当前生产状态为已停产。目前N156BGA-EB2在屏库上有4条现货信息、35家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2016年11月05日对此型号首次建立参数，并于2025年02月12日对参数进行了最后更新。根据群创 (Innolux)于2016年1月27日发布的版本号为Ver2.0的产品规格书，N156BGA-EB2显示分辨率为 1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232×193.536 (宽×高) mm，外观尺寸为359.5(宽)×223.8(高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重345/360g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。N156BGA-EB2采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用N156BGA-EB2液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于N156BGA-EB2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
