像素排列 RGB垂直条状
解析度1366(RGB)×768, WXGA, 16:9
- 面板重量225/235g (Typ./Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)
- 显示亮度200 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (透射)
- 推荐视向6 o'clock
- 响应时间3/7 (Typ.)(Tr/Td) ms
- 可视角度45/45/20/45 (Typ.)(CR≥10)
- 显示模式TN，常白显示，透射式
- 支持颜色262K, 45% NTSC
- 触摸技术无触摸
- 外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型WLED, 12K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-

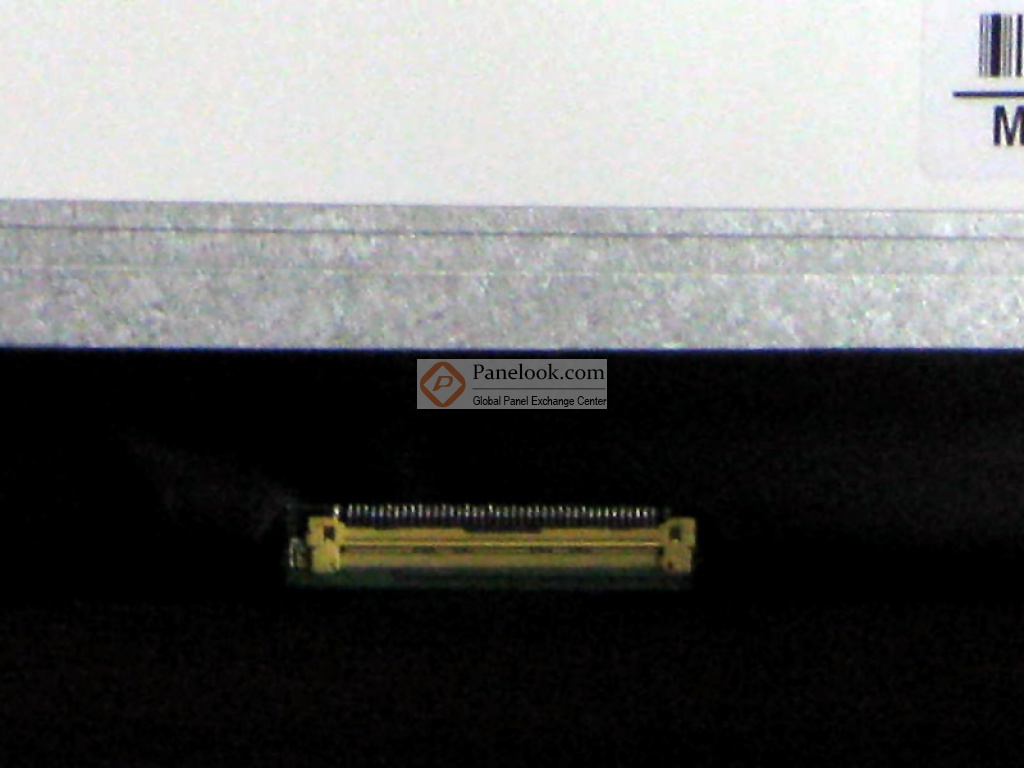

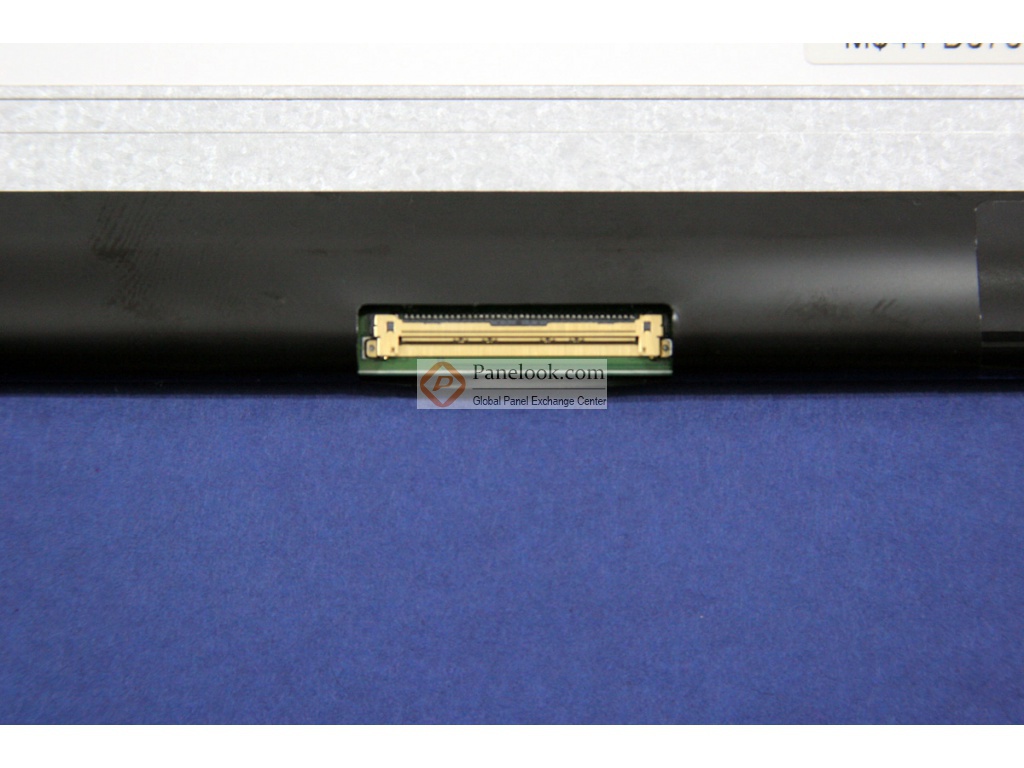

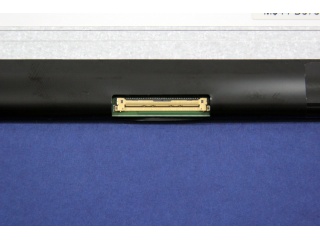

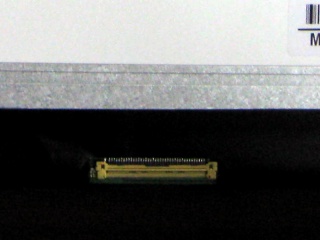

40 pins LVDS (1 ch, 6-bit) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
N116BGE-L41 长期供应 贸易
 深圳市
奇美液晶模组N116BGE-L41规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
N116BGE-L41规格书 |
Ver3.0 |
English |
765.7 K |
30 |
2010-7-27 |
最新 |
|
奇美液晶模组N116BGE-L41验货标准(IIS)
奇美液晶模组N116BGE-L41综述

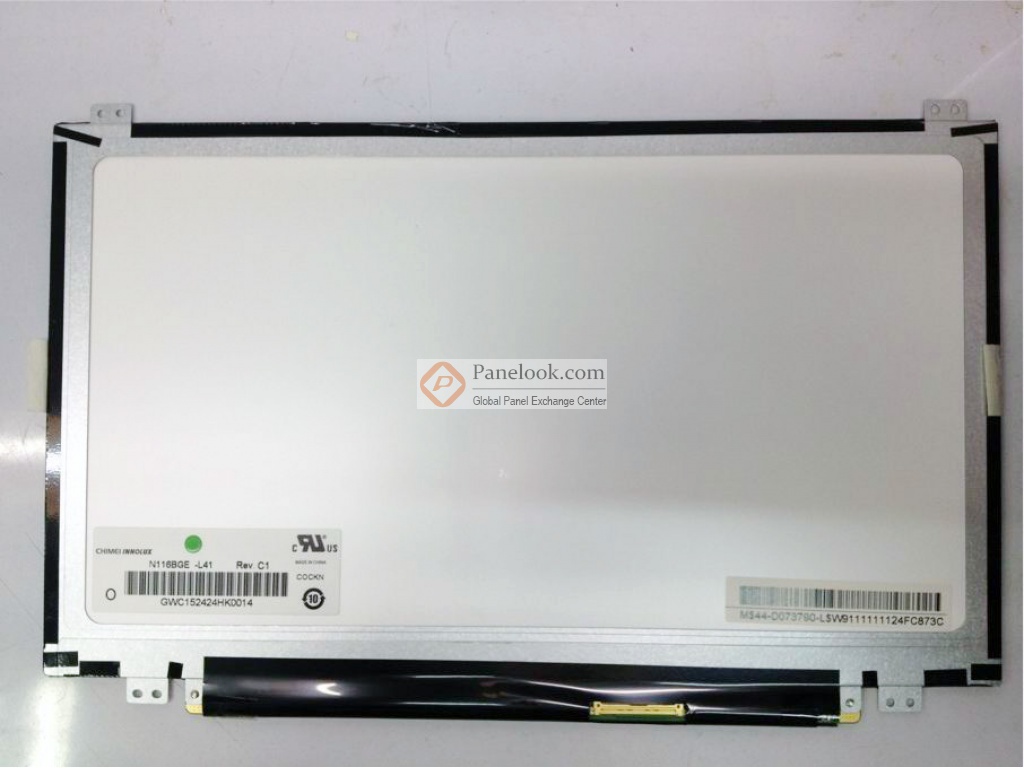

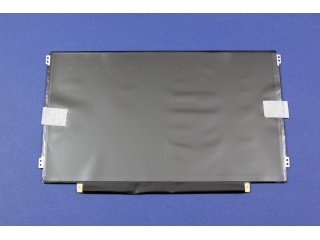

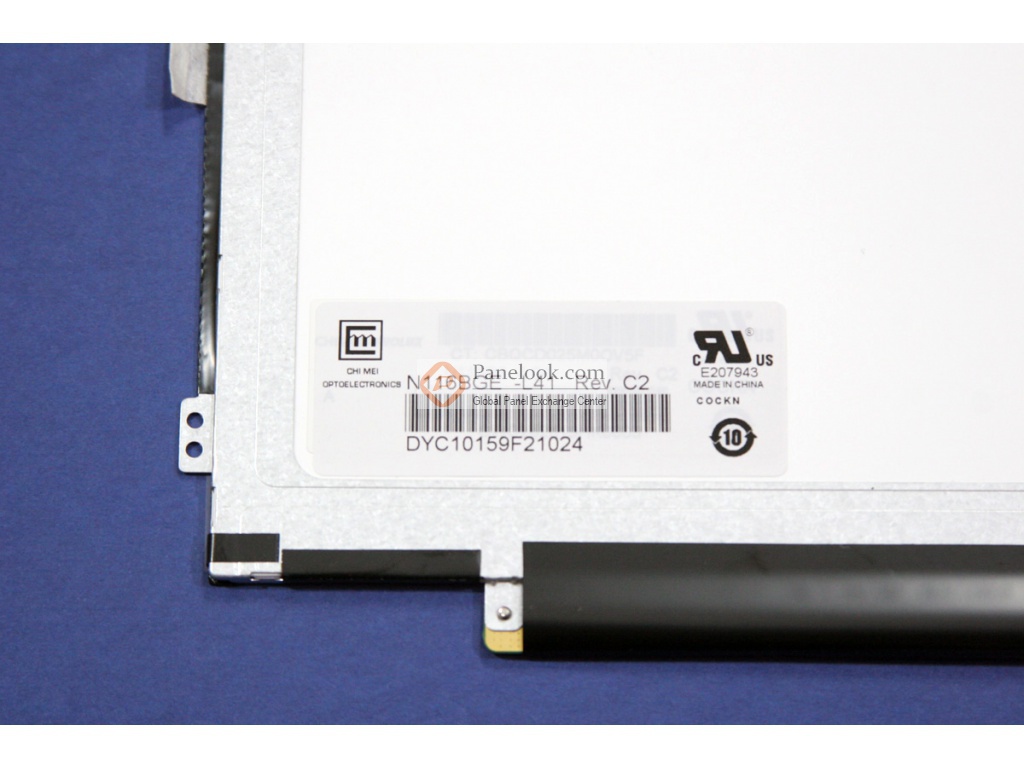

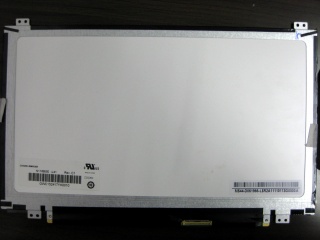

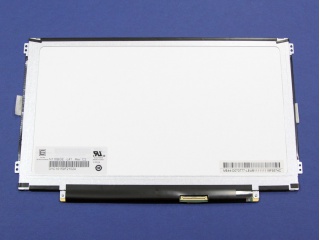

N116BGE-L41 (产品代码: CMO1113)是奇美 (Chimei Innolux)推出的一款11.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， Ultra slim。基于它的特征屏库推荐此型号应用于笔记本，上网本等产品。根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年03月19日对此型号首次建立参数，并于2023年08月18日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2010年7月27日发布的版本号为Ver3.0的产品规格书，N116BGE-L41显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125(宽)×144(高) mm，外观尺寸为278(宽)×168(高)×3.6(厚) mm，可视尺寸为259.125(宽)×146.8(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重225/235g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N116BGE-L41采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N116BGE-L41的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。
|
