LG Display液晶模组LP116WH4-SLN2主要参数
- 客户发样
2012,Q3
- 开始量产
2012,Q4
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 面板品牌 |
LG Display (LG Display) |
面板型号 |
LP116WH4-SLN2 |
| 面板尺寸 |
11.6英寸 |
面板类型 |
a-Si TFT-LCD, 液晶模组 |
| 像素数量 |
1366(RGB)×768, WXGA, 16:9 |
像素布局 |
RGB垂直条状 |
|
| 显示区域
| 256.125(H)×144(V) mm |
外观尺寸 |
279.4(H)×158.05(V)×4.5(D) mm |
|---|
| 面板重量 |
200g (Max.) |
表面处理 |
雾面 |
| 面板亮度 |
400 cd/m² (Typ.) |
对比度 |
800:1 (Typ.) (TM)
|
| 可视角度 |
85/85/85/85 (Typ.)(CR≥10)  |
工作模式 |
IPS，常黑显示，透射式
|
| 视角方向 |
全视角 |
反应时间 |
25 (Typ.)(Tr+Td) ms |
| 外观样式 |
薄屏 (PCBA弯折, 厚度≤3.0mm) |
光源类型 |
WLED, 15K小时, 含LED驱动 |
| 显示颜色 |
262K, 49% NTSC |
触摸屏 |
无触摸 |
| 工作频率 |
60Hz |
面板应用 |
|
| 信号接口 |
LVDS (1 ch, 6-bit) , 40 pins , 端子 |
| 驱屏电压 |
3.3V (Typ.) |
| 工作环境 |
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C |
共1条现货>>
LG Display液晶模组LP116WH4-SLN2 VIP卖家现货
LG Display液晶模组LP116WH4-SLN2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP116WH4-SLN2规格书 |
Ver0.0 |
English |
1000.6 K |
26 |
2012-8-16 |
最新 |
|
LG Display液晶模组LP116WH4-SLN2验货标准(IIS)

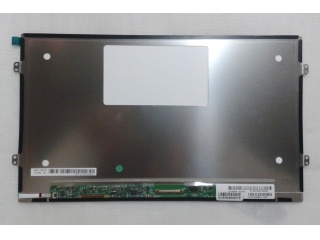

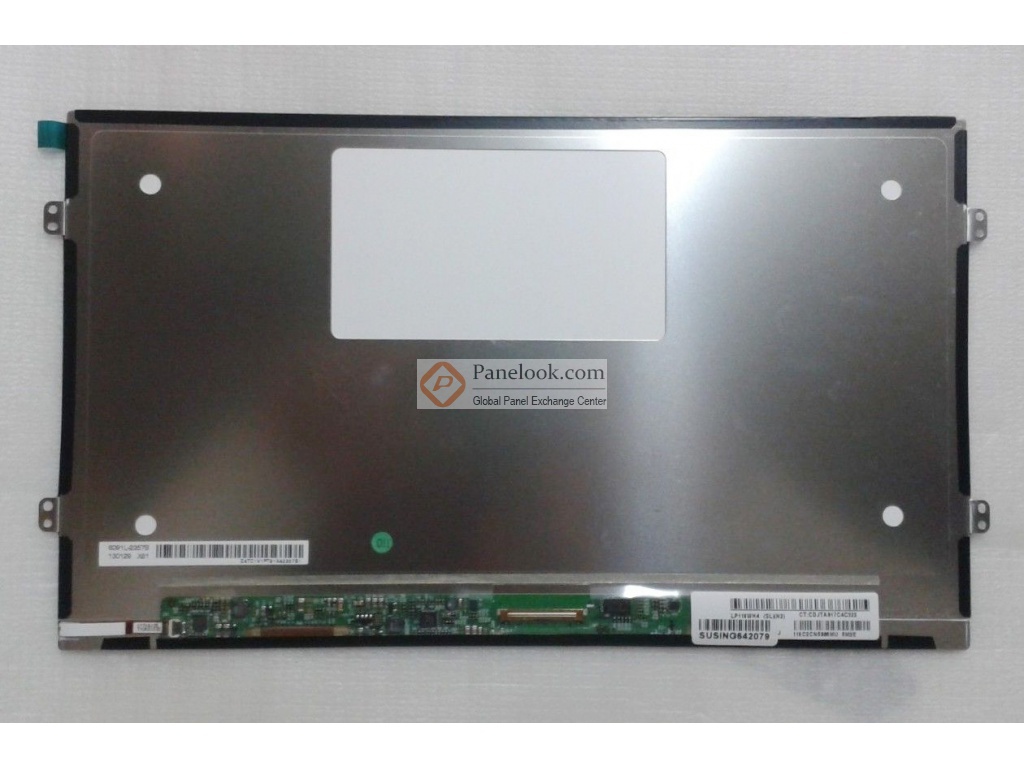

LG Display液晶模组LP116WH4-SLN2图片
LG Display液晶模组LP116WH4-SLN2综述
LG Display (LG Display) 推出的LP116WH4-SLN2 (别名: LP116WH4 (SL)(N2)) (产品代码: LGD03CF)是一款采用a-Si TFT-LCD技术的11.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本，平板电脑。根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为已停产。目前LP116WH4-SLN2在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年10月22日对此型号首次建立参数，并于2023年08月17日对参数进行了最后更新。根据LG Display (LG Display)于2012年8月16日发布的版本号为Ver0.0的产品规格书，LP116WH4-SLN2显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125×144 (宽×高) mm，外观尺寸为279.4(宽)×158.05(高)×4.5(厚) mm，表面处理为雾面，产品净重200g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LP116WH4-SLN2采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LP116WH4-SLN2液晶模组，屏库®建议您向LG Display (LG Display)或其代理商了解关于LP116WH4-SLN2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
