奇美液晶模组N116B6-L04主要参数

现货数量
暂无
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2009,Q1
开始量产
2009,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	奇美 (Chimei Innolux)	型号名称	N116B6-L04 3个兼容型号
屏幕尺寸	11.6英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	256.125×144 mm (H×V)	外观尺寸	278×168×3.6 mm (H×V×D)

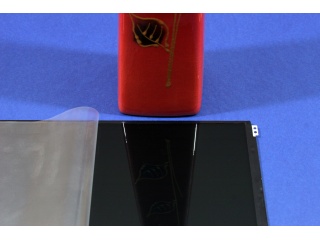

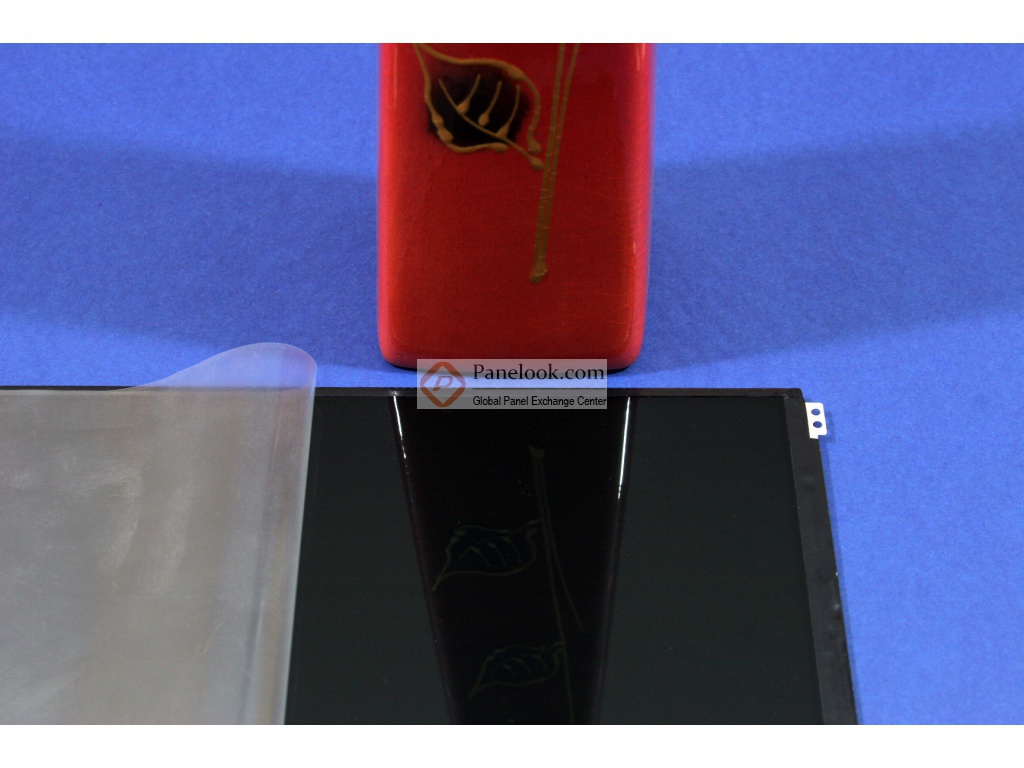

屏幕重量	225/235g (Typ./Max.)	表面处理	镜面 (Haze 0%)，Hard coating (3H)
屏幕亮度	200 cd/m² (Typ.)	对比度	500 : 1 (Typ.) [透射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	45/45/20/45 (Typ.)(CR≥10)	响应速度	3/7 (Typ.)(Tr/Td) ms
颜色数量	262K, 45% NTSC	适用于
外观样式	中厚 (PCBA平直, 厚3.4~4.0mm)	背光类型	WLED, 12K小时, 含LED驱动
刷新频率	60Hz	触摸功能	无触摸

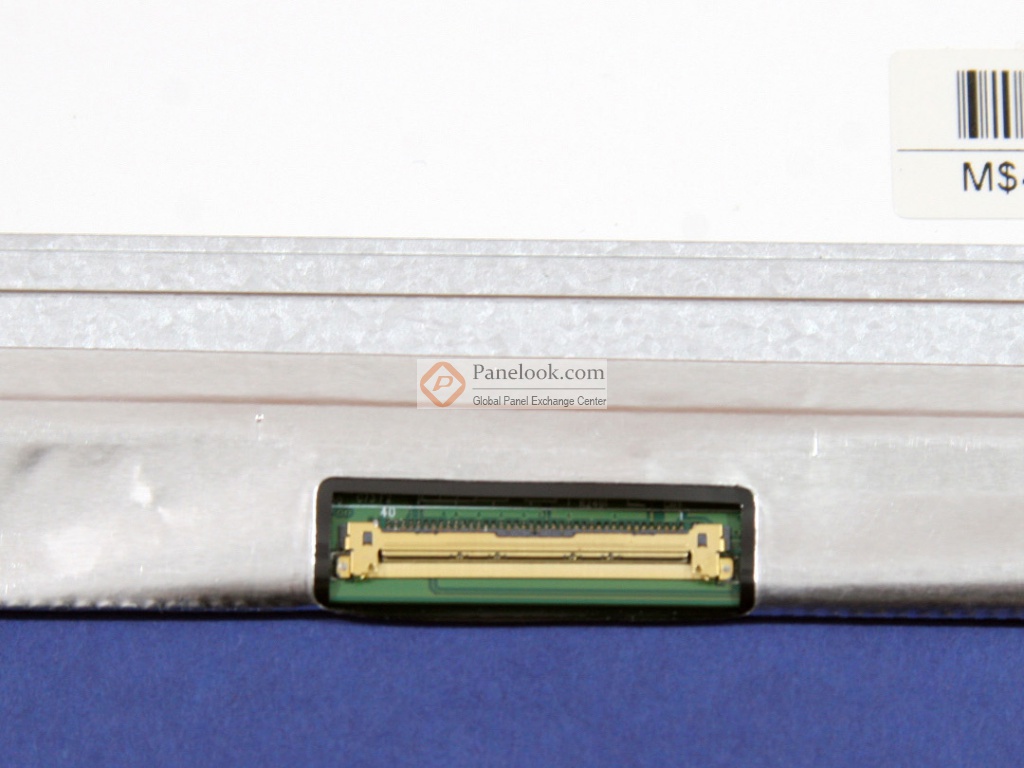

信号系统	LVDS (1 ch, 6-bit) , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

共1个供应商>>

奇美液晶模组N116B6-L04 VIP供应商

深圳市至成易科技有限公司

第3年

N116B6-L04 长期供应贸易

深圳市

奇美液晶模组N116B6-L04规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	N116B6-L04规格书	Ver2.0	English	1.1 M	31	2010-6-3	最新	付费下载
	N116B6-L04规格书	Ver2.0	English	1.1 M	30	2009-5-27		付费下载

奇美液晶模组N116B6-L04验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
Notebook Series	VIP会员可看	VIP会员可看	A Grade	20100915	2010-9-15	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A Grade	Ver1.0A	2008-9-1	IIS下载
Notebook Series	VIP会员可看	VIP会员可看	A- Grade	Ver1.0A	2008-9-1	IIS下载

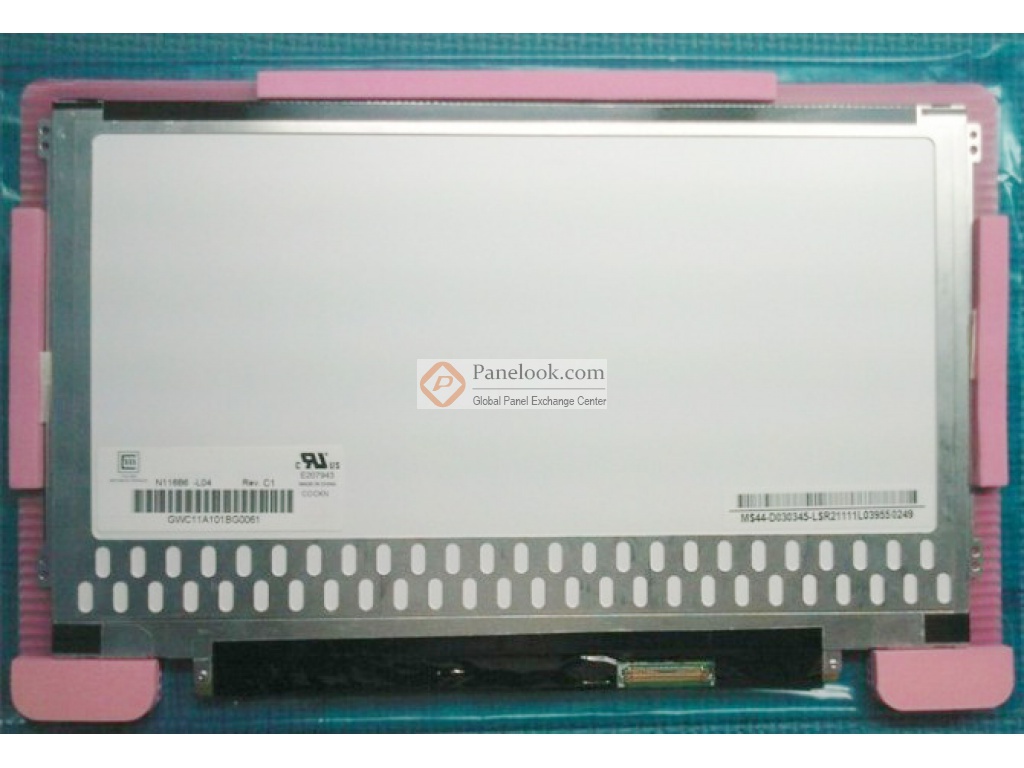

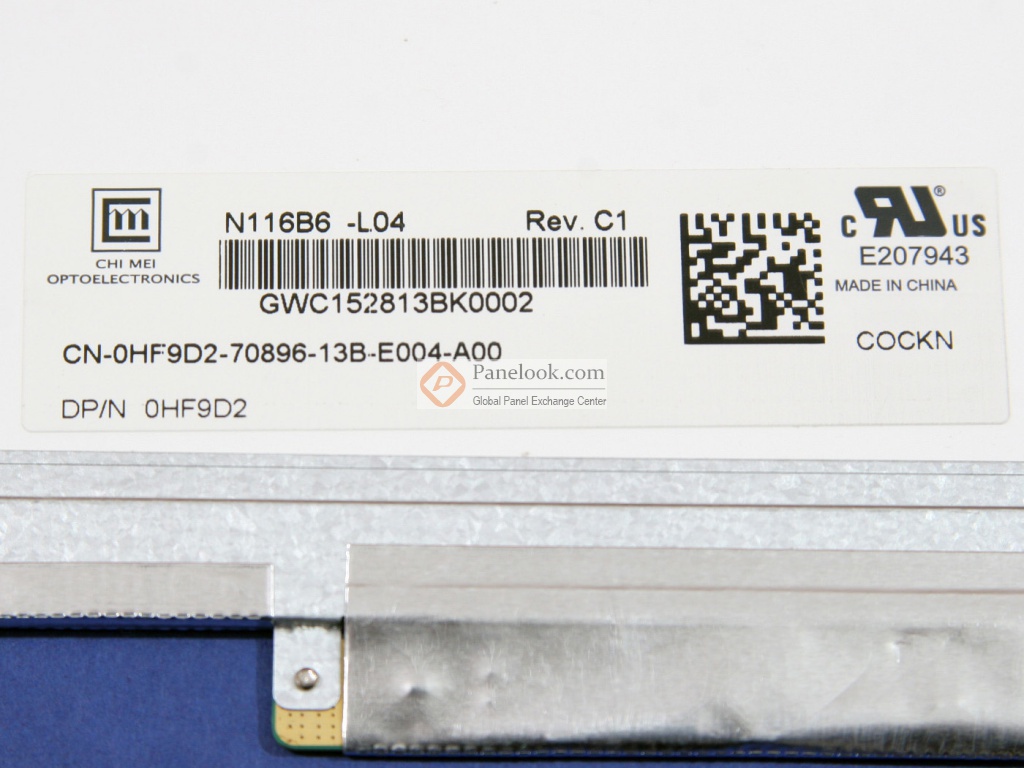

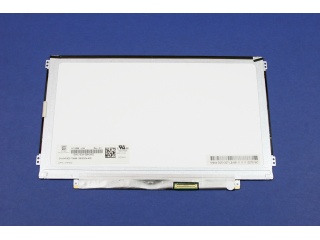

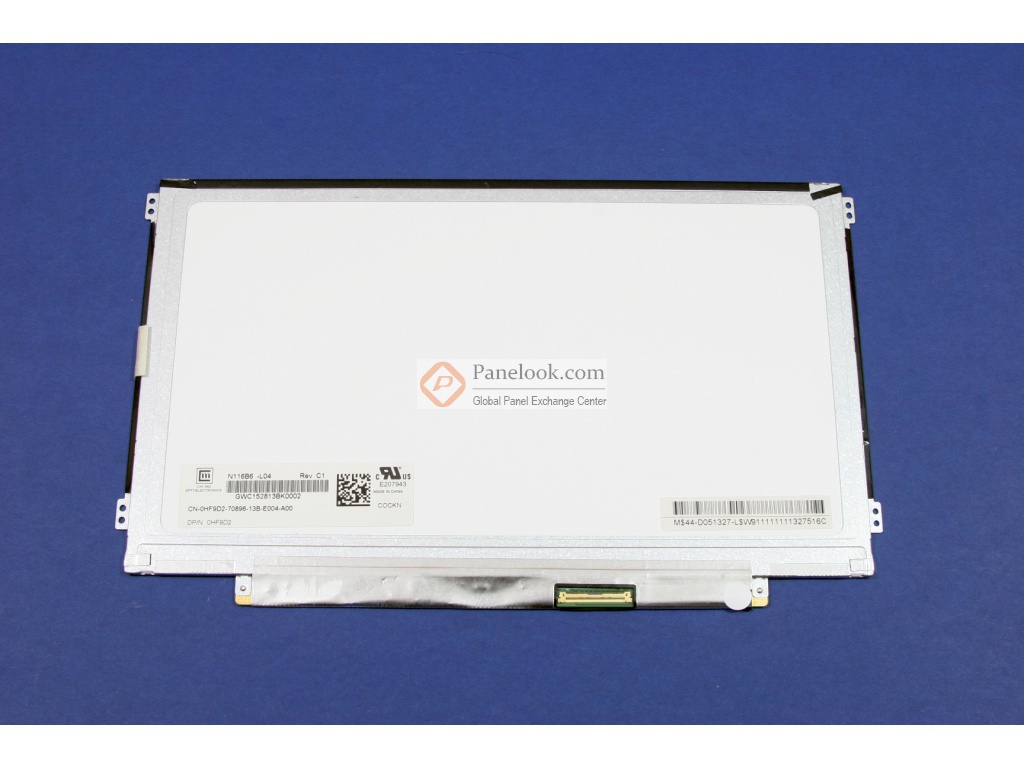

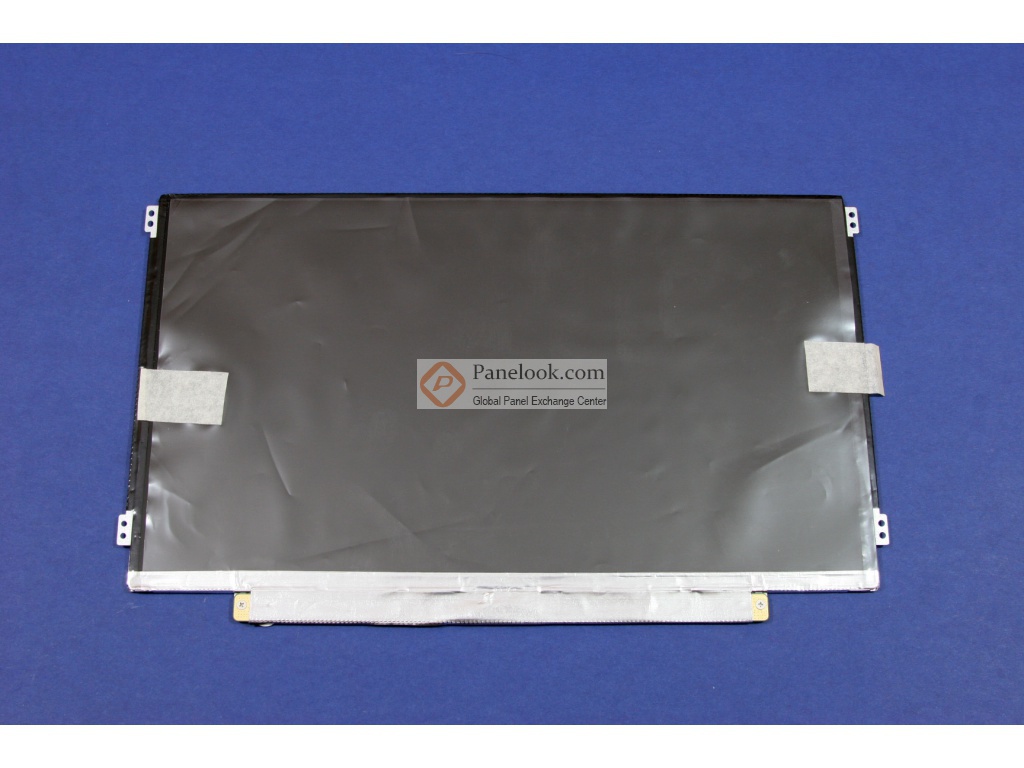

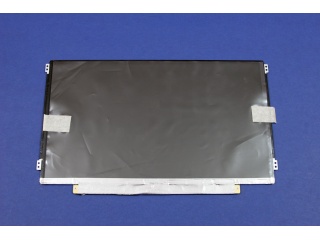

奇美液晶模组N116B6-L04图片

奇美液晶模组N116B6-L04摘要

N116B6-L04 (产品代码: CMO1107)是奇美 (Chimei Innolux)推出的一款11.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， Ultra Slim。基于它的特征屏库推荐此型号应用于笔记本，上网本等产品。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年12月14日对此型号首次建立参数，并于2023年08月18日对参数进行了最后更新。根据奇美 (Chimei Innolux)于2010年6月3日发布的版本号为Ver2.0的产品规格书，N116B6-L04显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为256.125(宽)×144(高) mm，外观尺寸为278(宽)×168(高)×3.6(厚) mm，可视尺寸为259.125(宽)×146.8(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重225/235g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。N116B6-L04采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于N116B6-L04的最新的生产状态信息和技术信息，屏库®建议您咨询奇美 (Chimei Innolux)。

比较全部

奇美 N116B6系列型号

(共9个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
N116B6-L01	群创	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	1个
N116B6-L02	群创	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0
N116B6-L03	群创	11.6"	液晶模组	1366×768			WLED	LVDS	0
N116B6-L04	群创	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	1个
N116B6-L05	群创	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0
N116B6-L06	群创	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0
N116B6-L07	群创	11.6"	液晶模组	1366×768	260	500:1	WLED	LVDS	1个
N116B6-P02	群创	11.6"	液晶玻璃	1366×768	0	500:1	NO	LVDS	0
N116B6-P41	群创	11.6"	液晶玻璃	1366×768	0	500:1	NO	LVDS	0

比较全部

奇美液晶模组N116B6-L04兼容型号

(共4个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口		现货(片)
M116NWR1 R0	龙腾	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	0	3200
N116B6-L04	群创	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	1个	0
N116BGE-L41	群创	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	1个	0
N116BGE-L42	群创	11.6"	液晶模组	1366×768	200	500:1	WLED	LVDS	3个	400
