RGB垂直条状
- 显示区域
- 344.678(H)×215.424(V) mm
- 外观尺寸
- 349.68(H)×231.39(V)×3(D) mm
- 面板重量
- 320g (Max.)
- 表面处理
- 雾面，Hard coating (3H)，反射率 6.5% (Max.)
- 面板亮度
- 350 cd/m² (Typ.)
- 对比度
- 1200:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- FFS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 20 (Typ.)(Tr+Td)
- 显示颜色
- 16.7M, 100% sRGB, 低蓝光
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 12S6P WLED, 15K小时, 含LED驱动

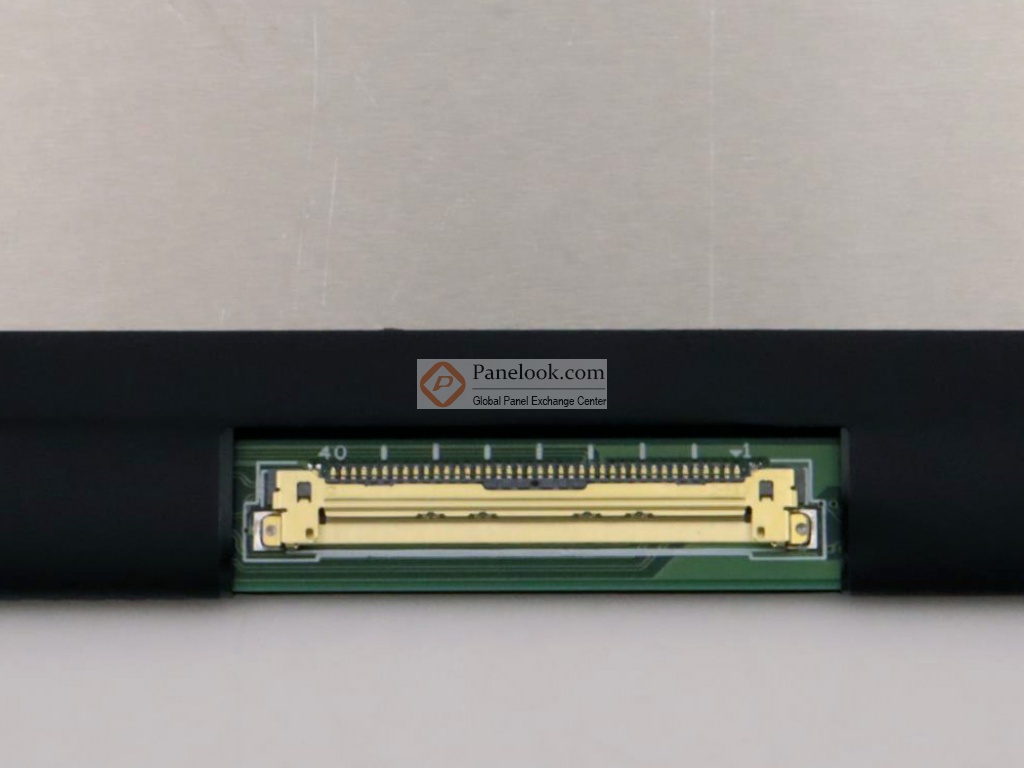

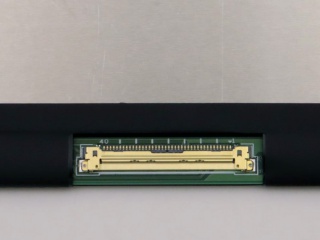

- 信号接口
- eDP (4 Lanes) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共4条现货>>
华星光电液晶模组MNG007DA1-B VIP卖家现货
MNG007DA1-B 长期供应 贸易
 深圳市
华星光电液晶模组MNG007DA1-B规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
MNG007DA1-B规格书 |
Ver.V01 |
English |
1.4 M |
33 |
2021-10-28 |
最新 |
|
华星光电液晶模组MNG007DA1-B摘要

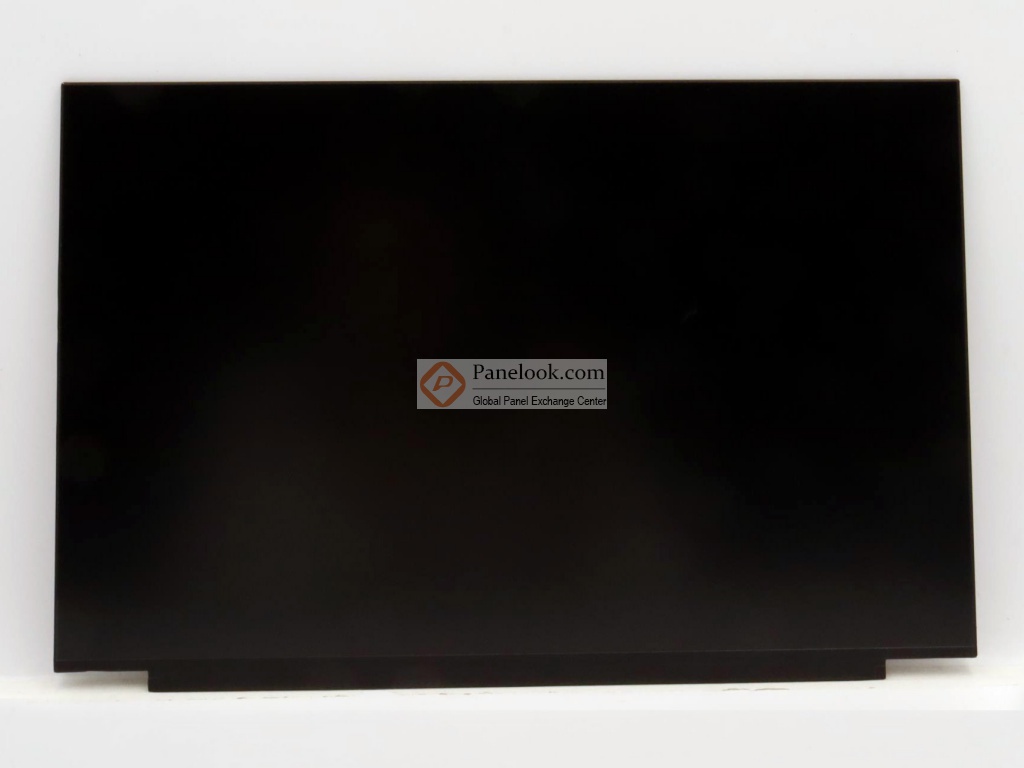

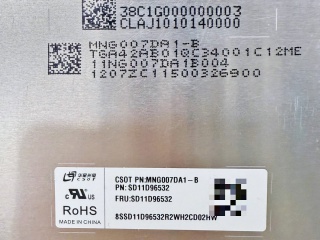

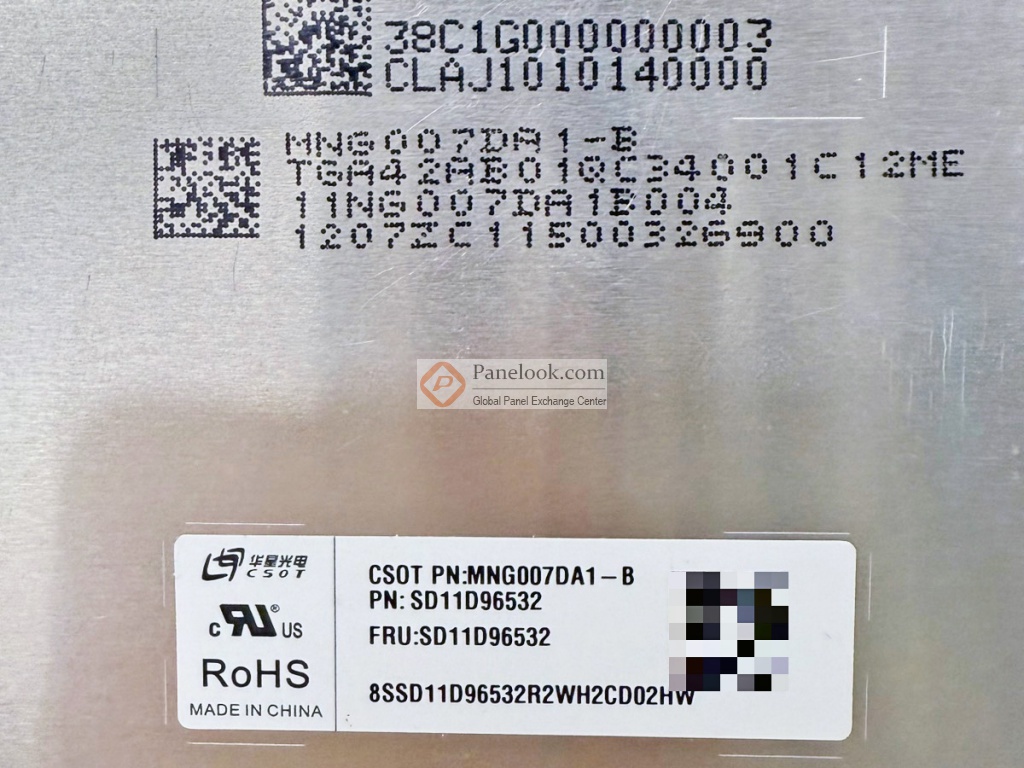

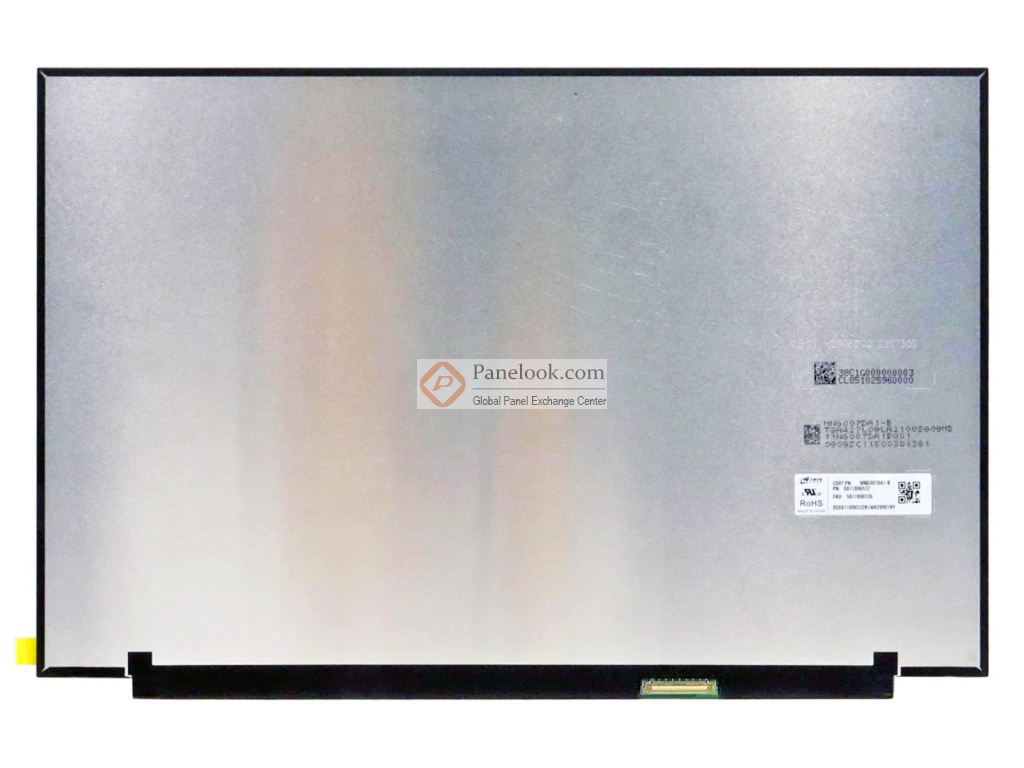

MNG007DA1-B (产品代码: CSO160C)是 华星光电 (CSOT)推出的一款 16.0吋LTPS TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.4, LBL, Lenovo PN:SD11D96532, FRU:SD11D96532。基于它的特征屏库推荐此型号应用于 笔记本等产品。根据屏库掌握的情报此产品于2022年Q1量产，当前生产状态为量产中。目前此型号在屏库上有4条现货信息、1家供应商信息，交易氛围清淡。屏库于2023年05月08日对此型号首次建立参数，并于2025年12月09日对参数进行了最后更新。根据华星光电 (CSOT)于2021年10月28日发布的版本号为Ver.V01的产品规格书，MNG007DA1-B显示分辨率为 2560(RGB)×1600 (WQXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.678(宽)×215.424(高) mm，外观尺寸为349.68(宽)×231.39(高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，反射率 6.5% (Max.)，产品净重320g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了12S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。MNG007DA1-B采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于MNG007DA1-B的最新的生产状态信息和技术信息，屏库®建议您咨询华星光电 (CSOT)。
|
